Sistemas Kömmerling

Ventanas y puertas

Contamos con la más alta tecnología alemana en puertas y ventanas de PVC así como también distintas soluciones y aperturas para poder cubrir todas las necesidades de nuestros clientes.

Todas nuestras ventanas contienen los siguientes beneficios que ayudan a asegurar el confort y seguridad en sus espacios, así como también ser socialmente responsables con el medio ambiente.

Si tu proyecto está en Monterrey o el AMM, puedes cotizar ventanas de PVC en Monterrey o agenda una visita al showroom en San Pedro.

BENEFICIOS

AISLAMIENTO ACÚSTICO

AISLAMIENTO TÉRMICO

PROTECCIÓN CONTRA ROBO

RESISTENCIA AL FUEGO

MANTENIMIENTO DE BAJO COSTO

AHORRO ENERGÉTICO

APERTURAS

Ofrecemos una amplia gama de sistemas de apertura para ventanas y puertas de PVC, diseñados para adaptarse a las necesidades específicas de cada proyecto. Desde soluciones tradicionales hasta sistemas innovadores, nuestras aperturas combinan funcionalidad, estética y el más alto rendimiento.

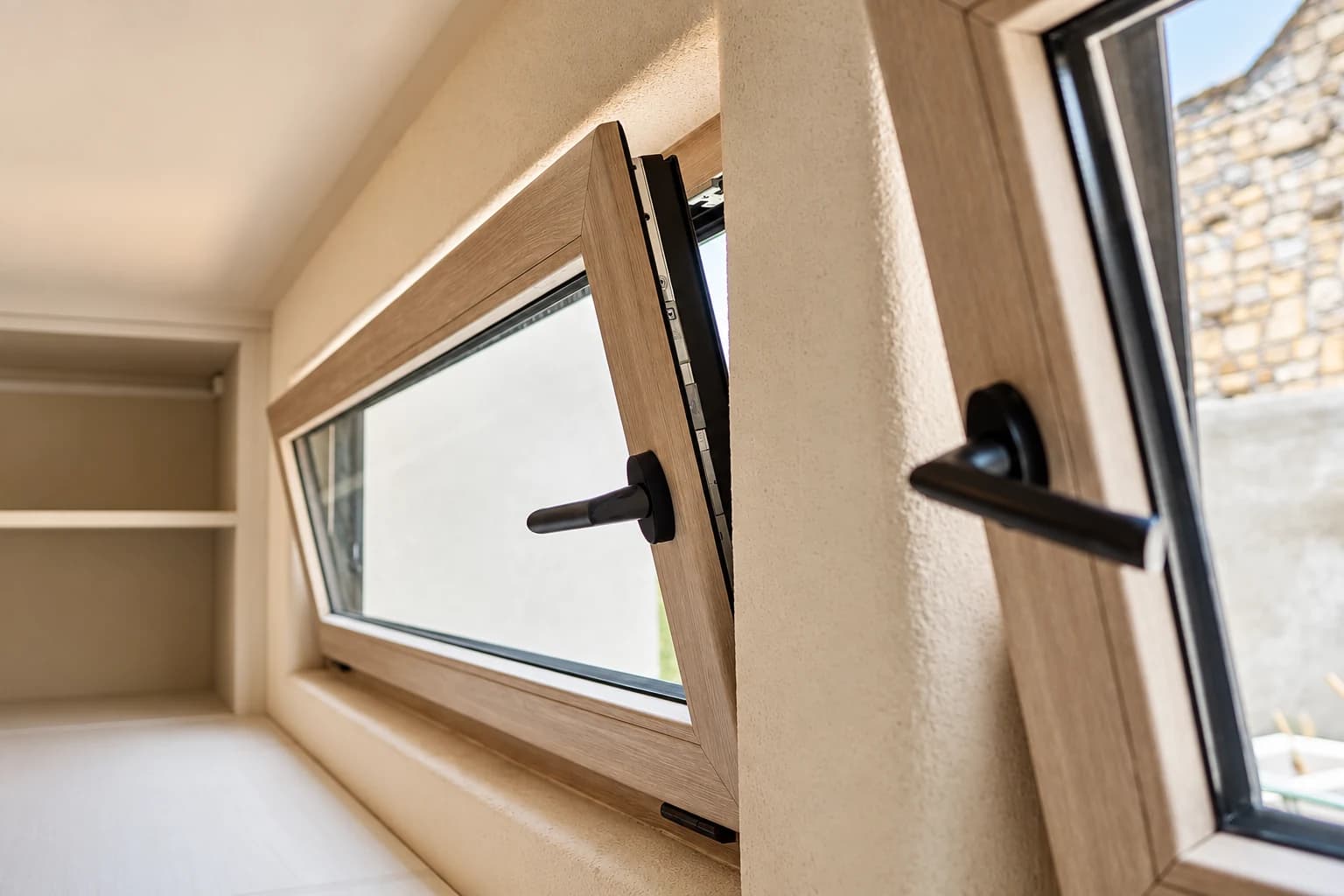

Sistema de apertura

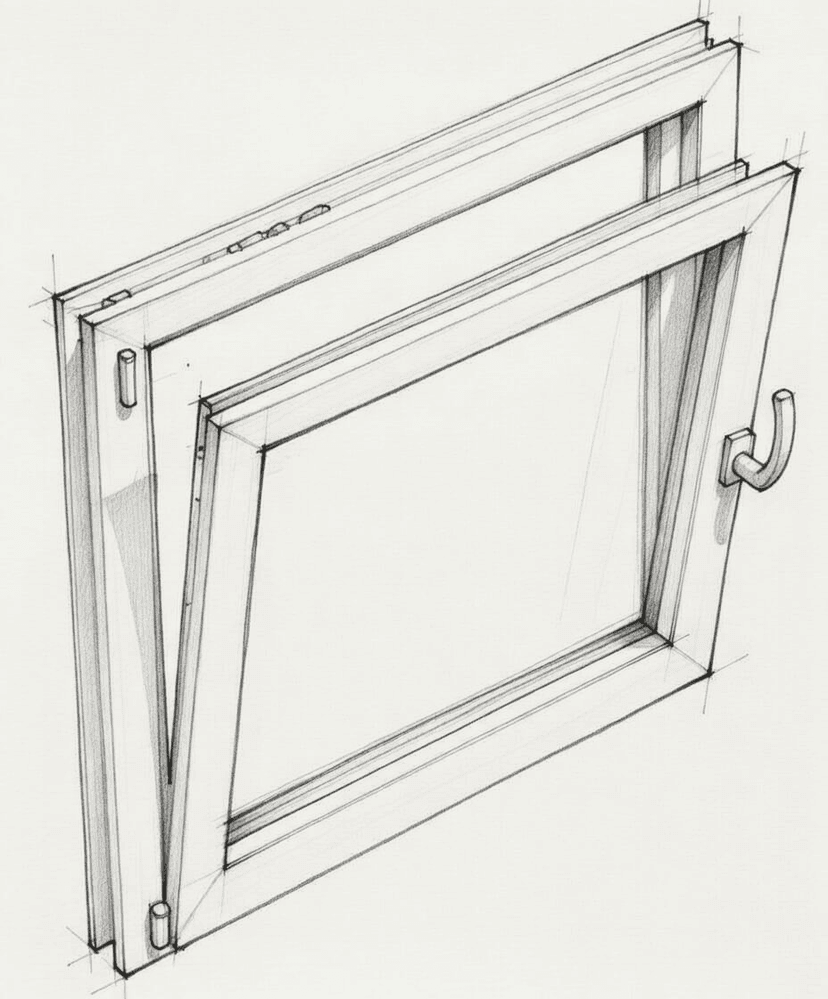

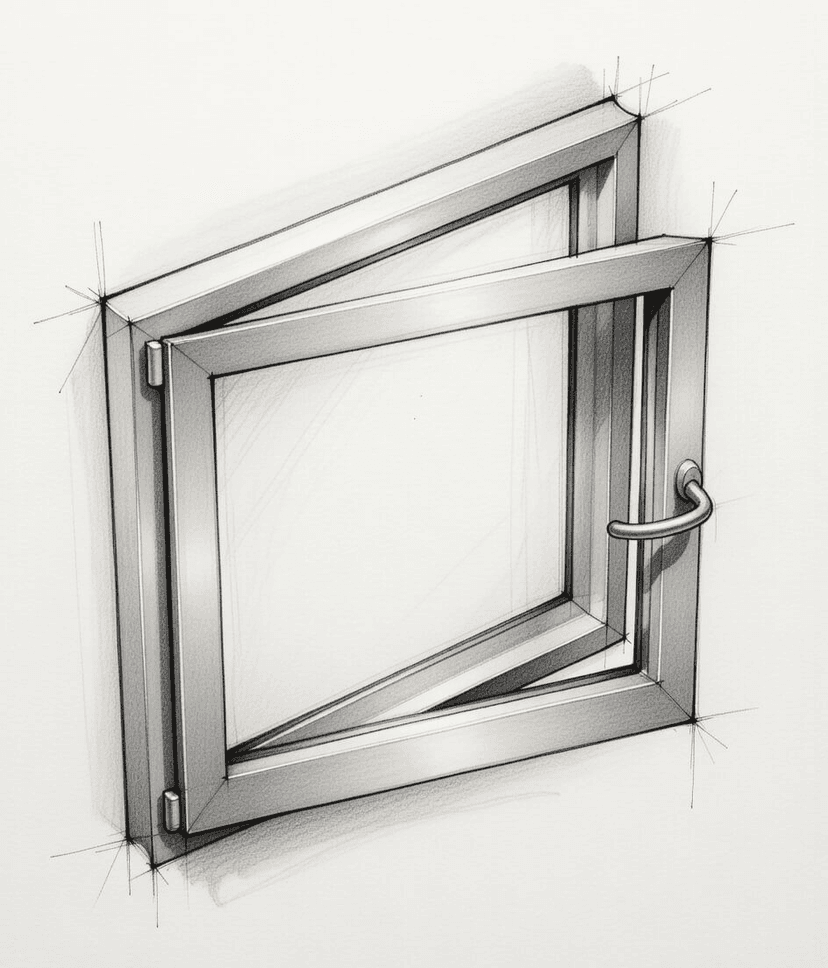

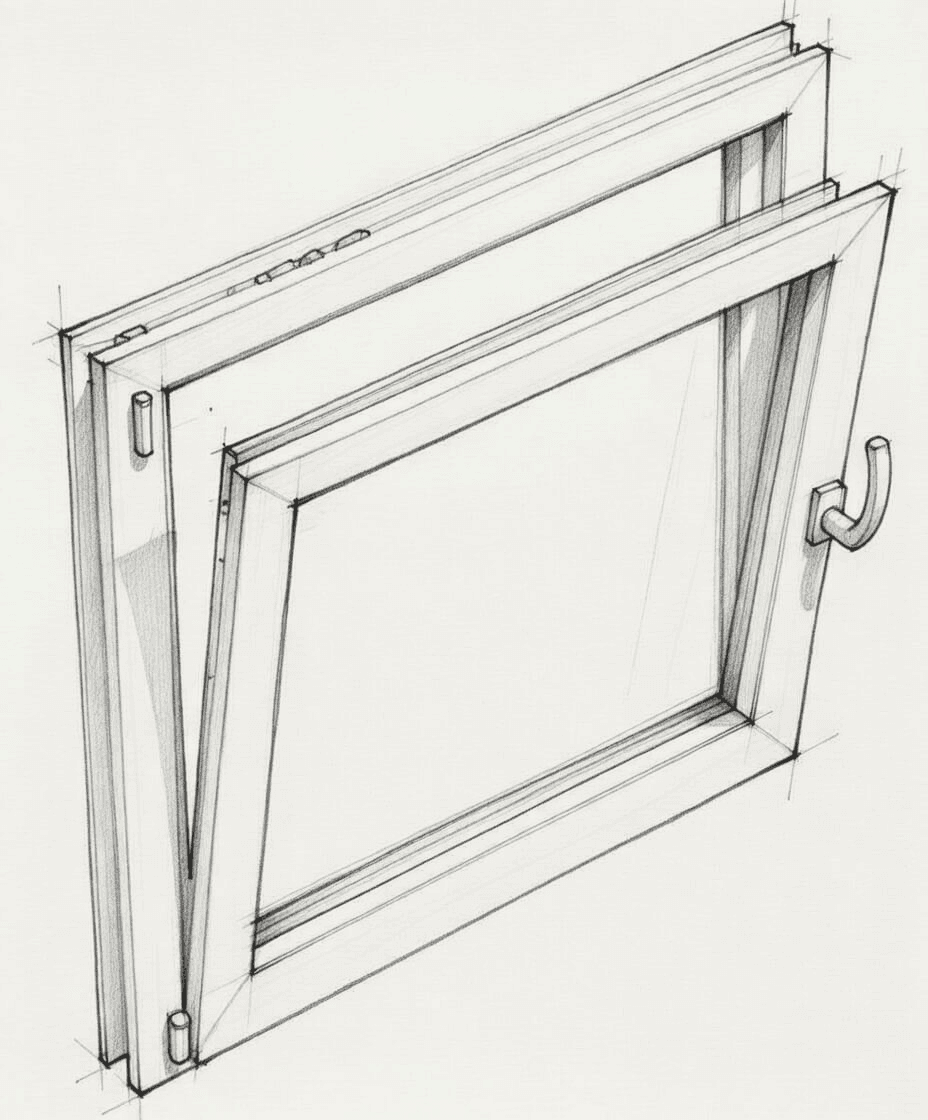

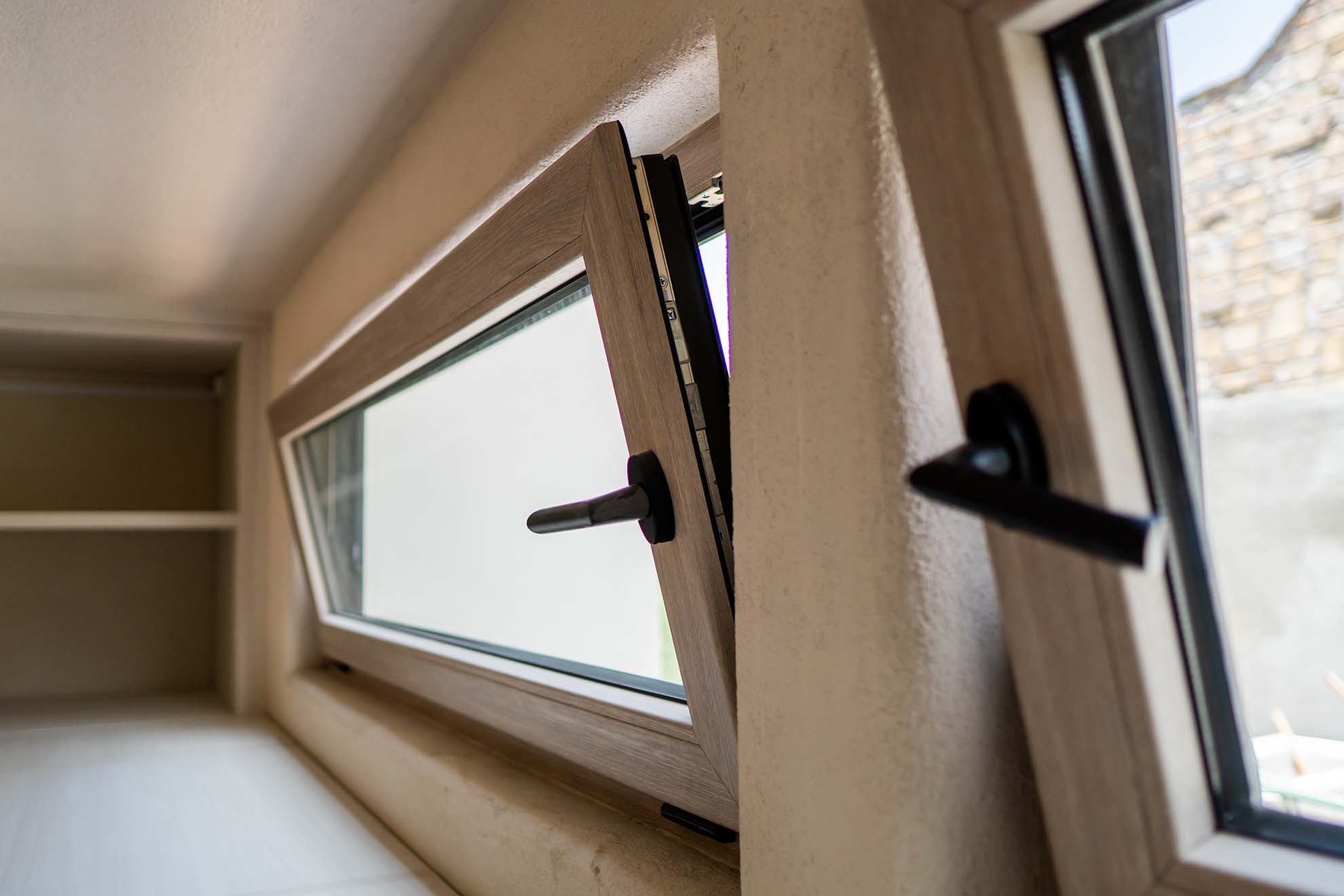

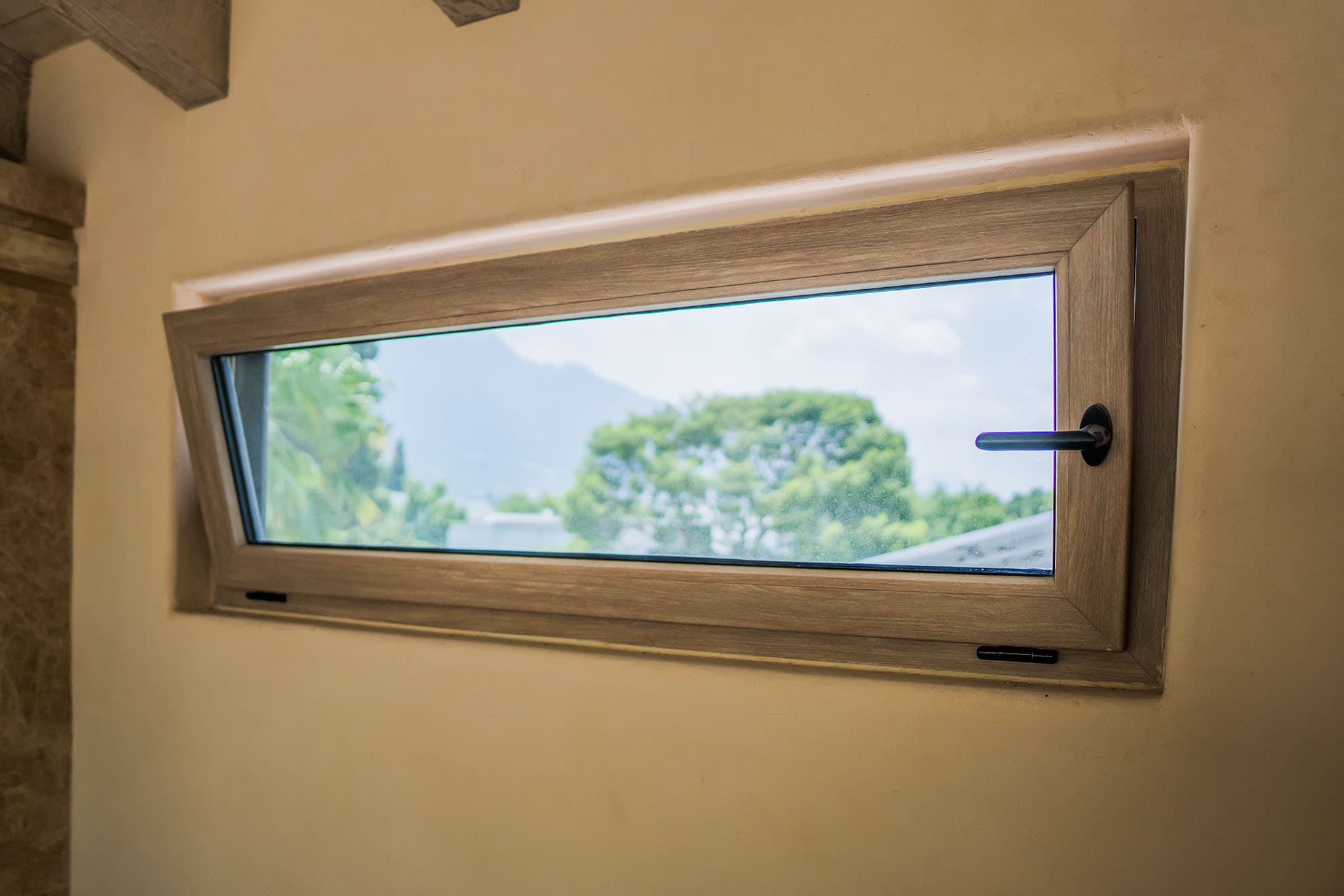

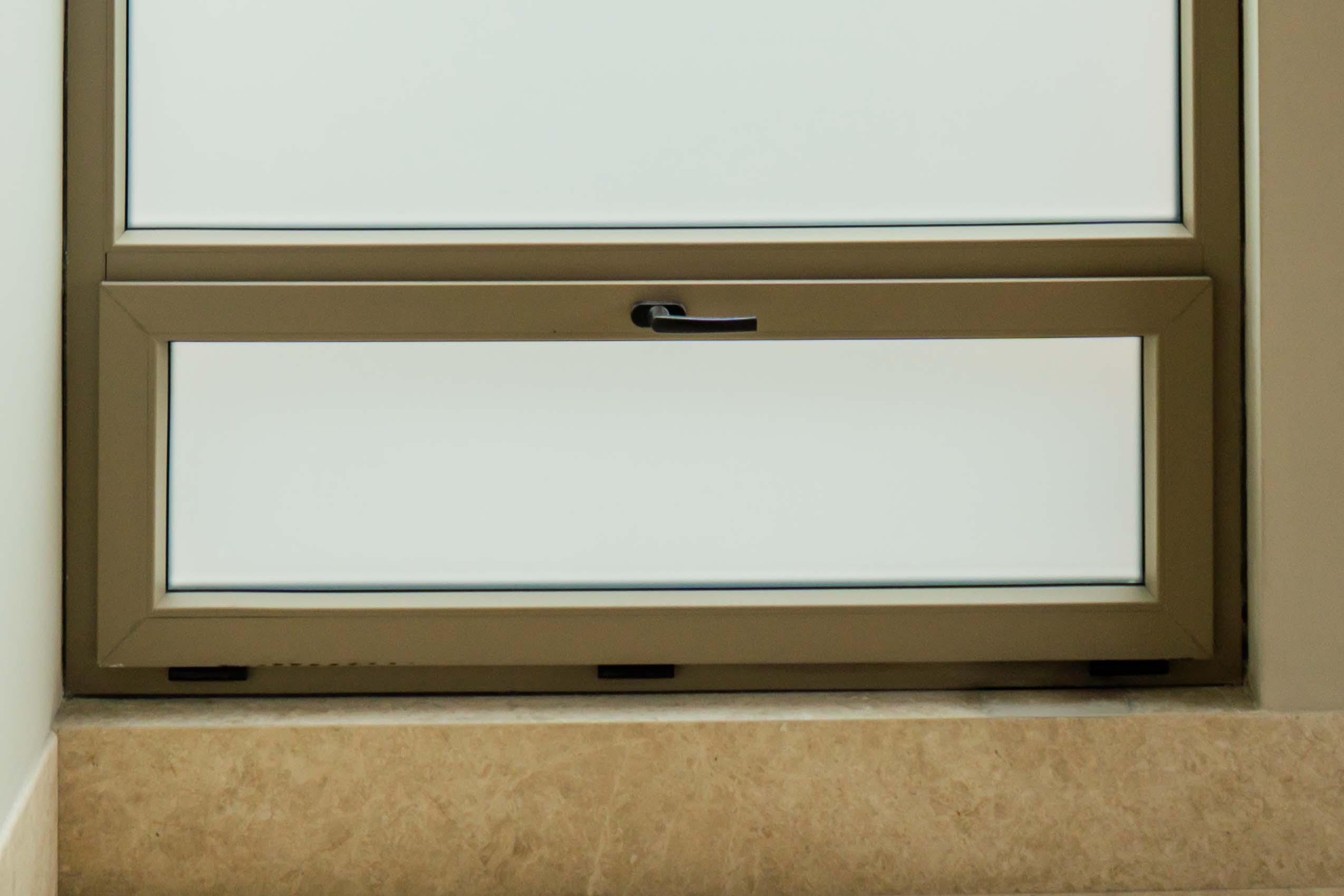

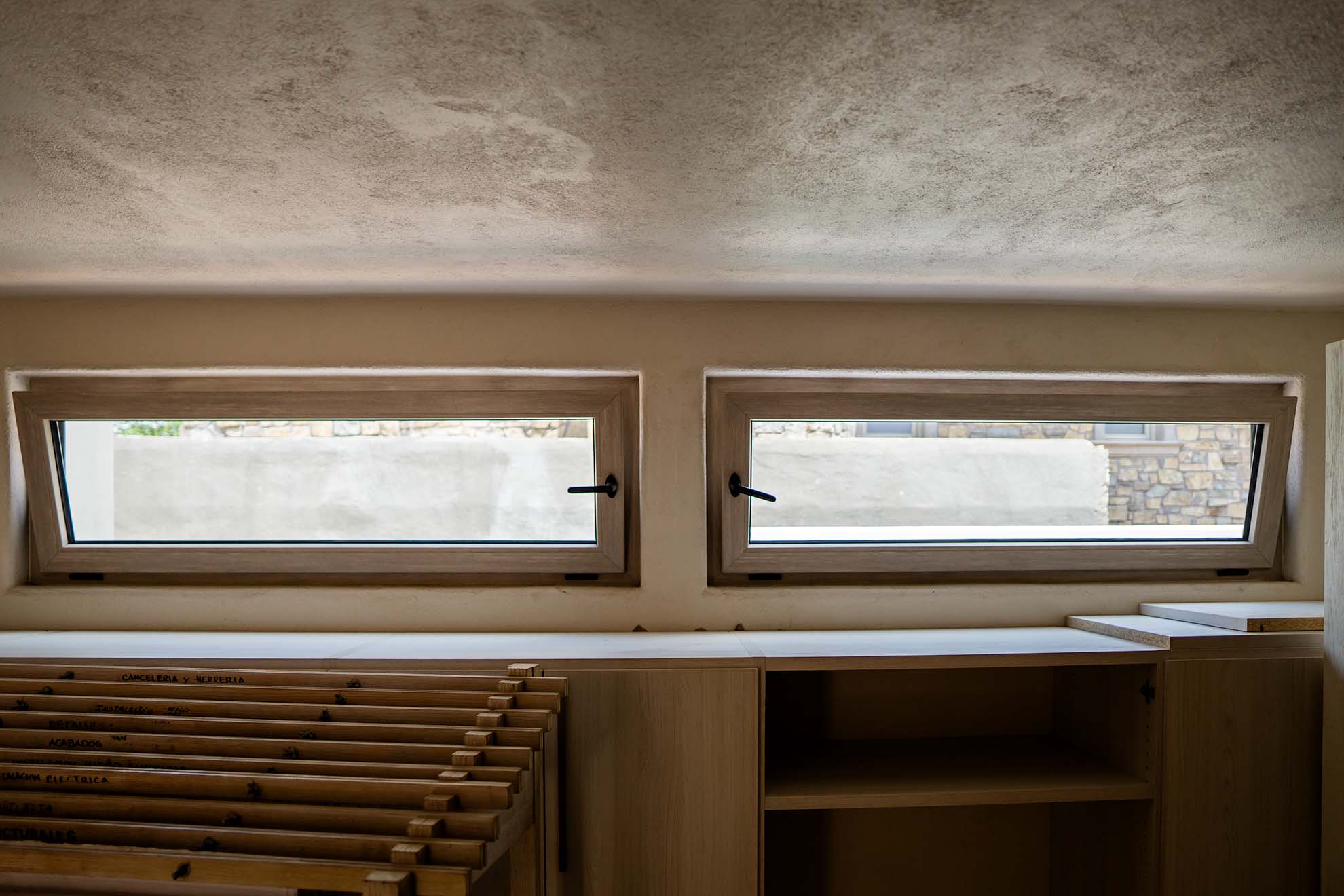

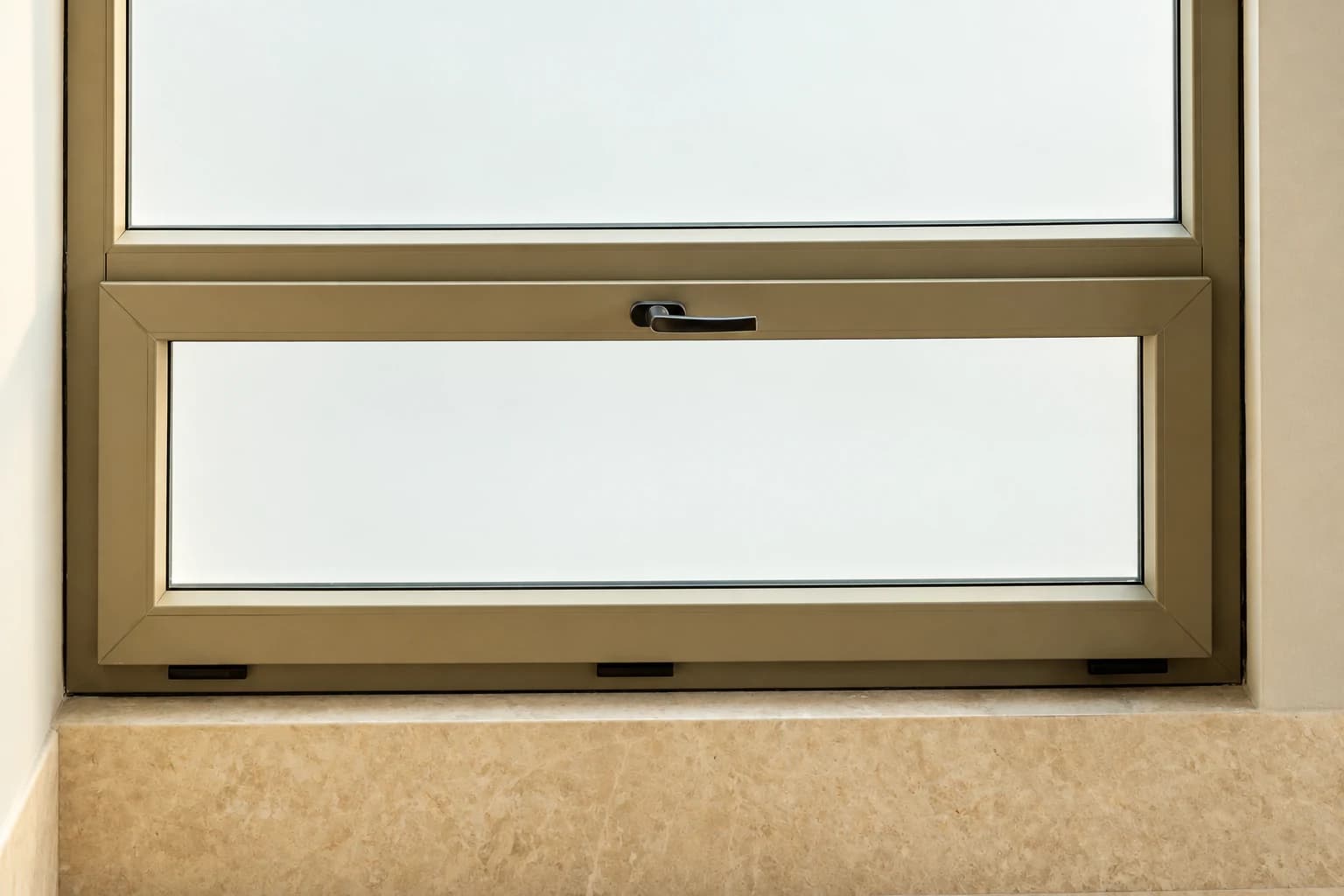

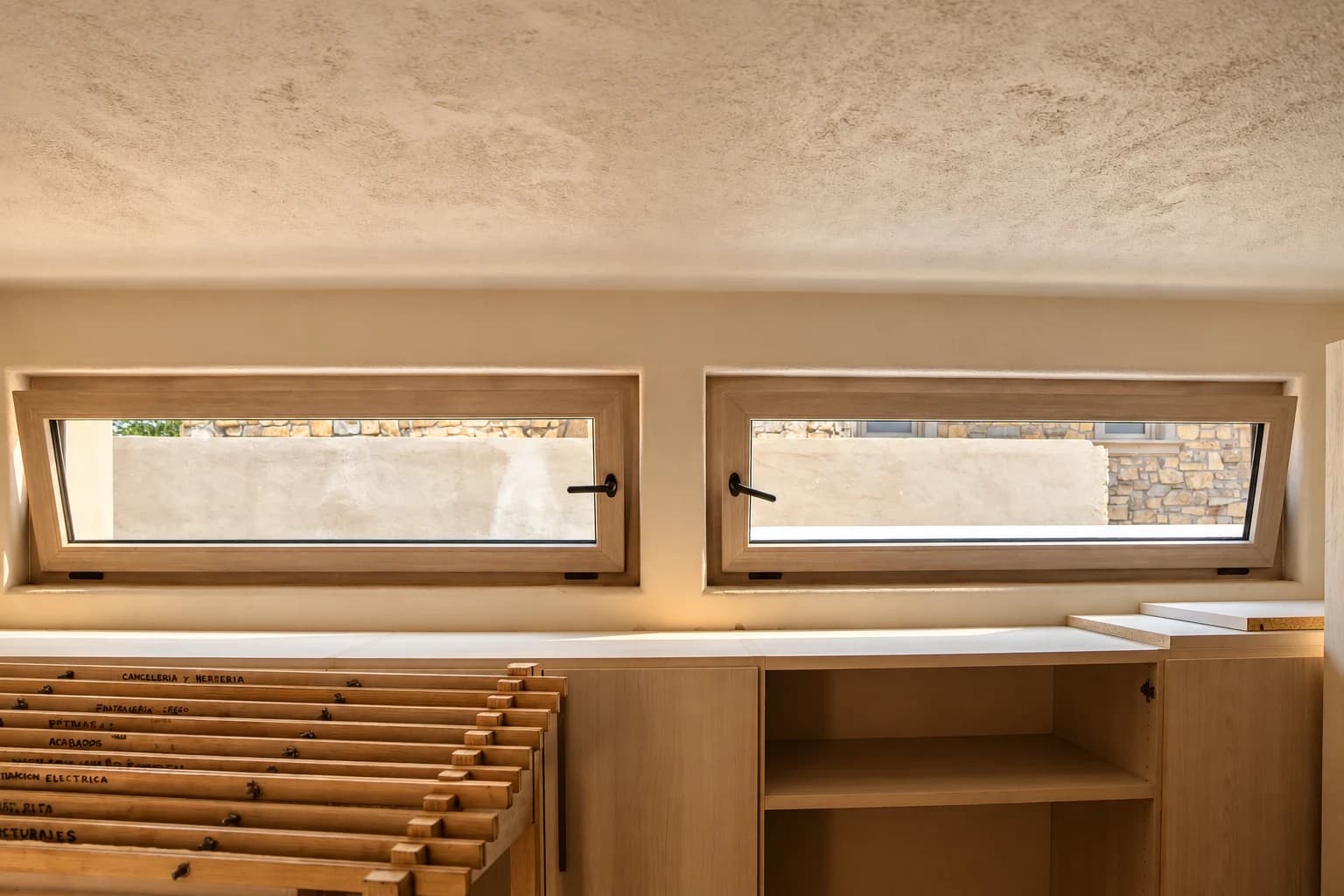

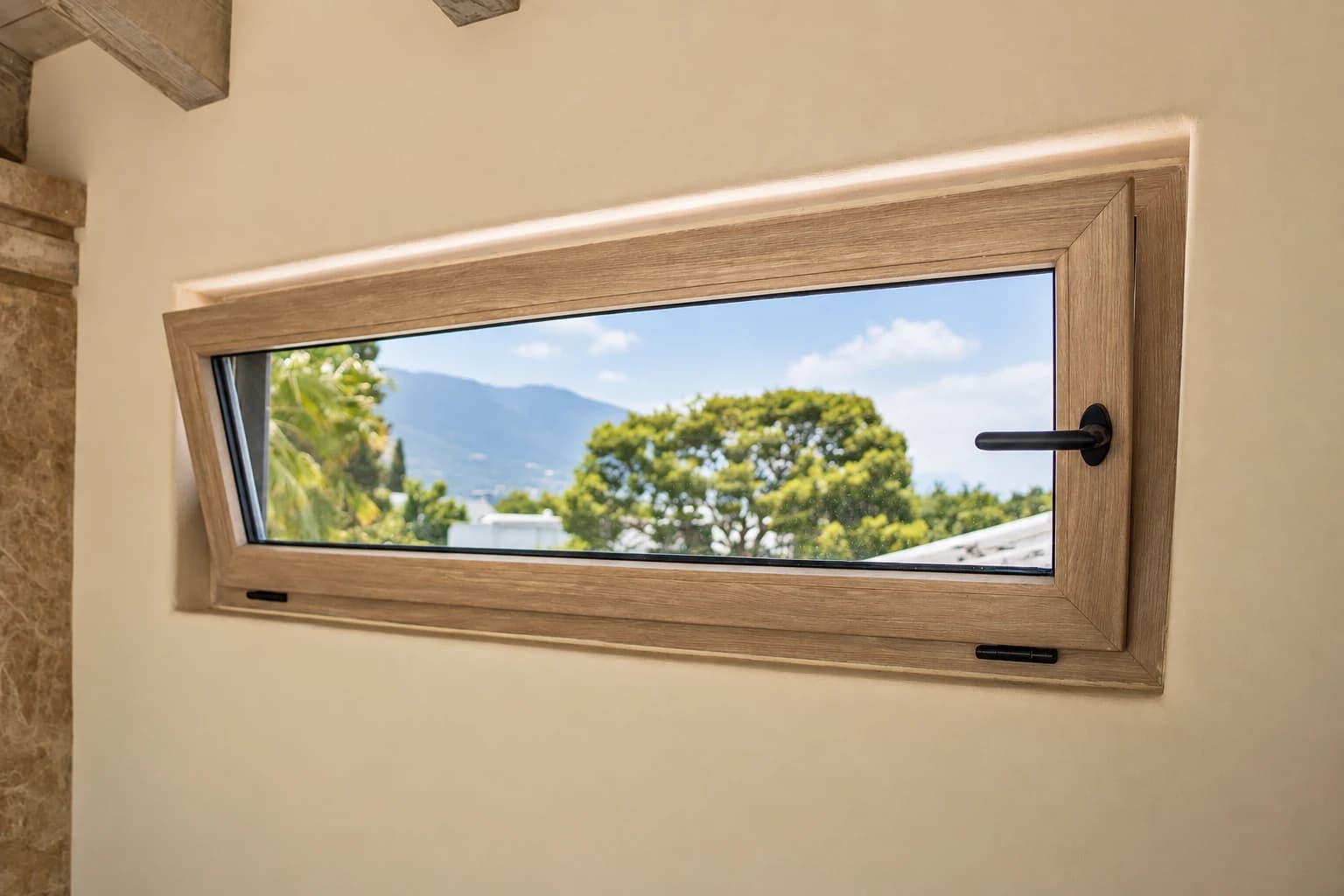

Abatibles

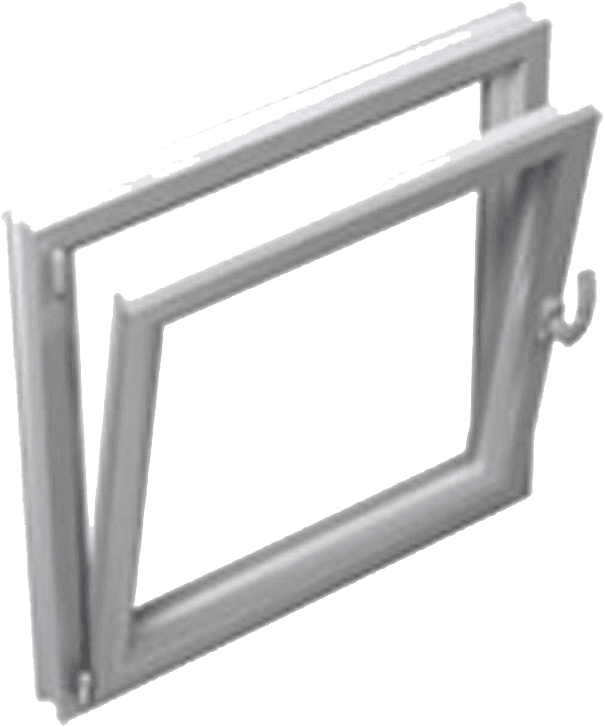

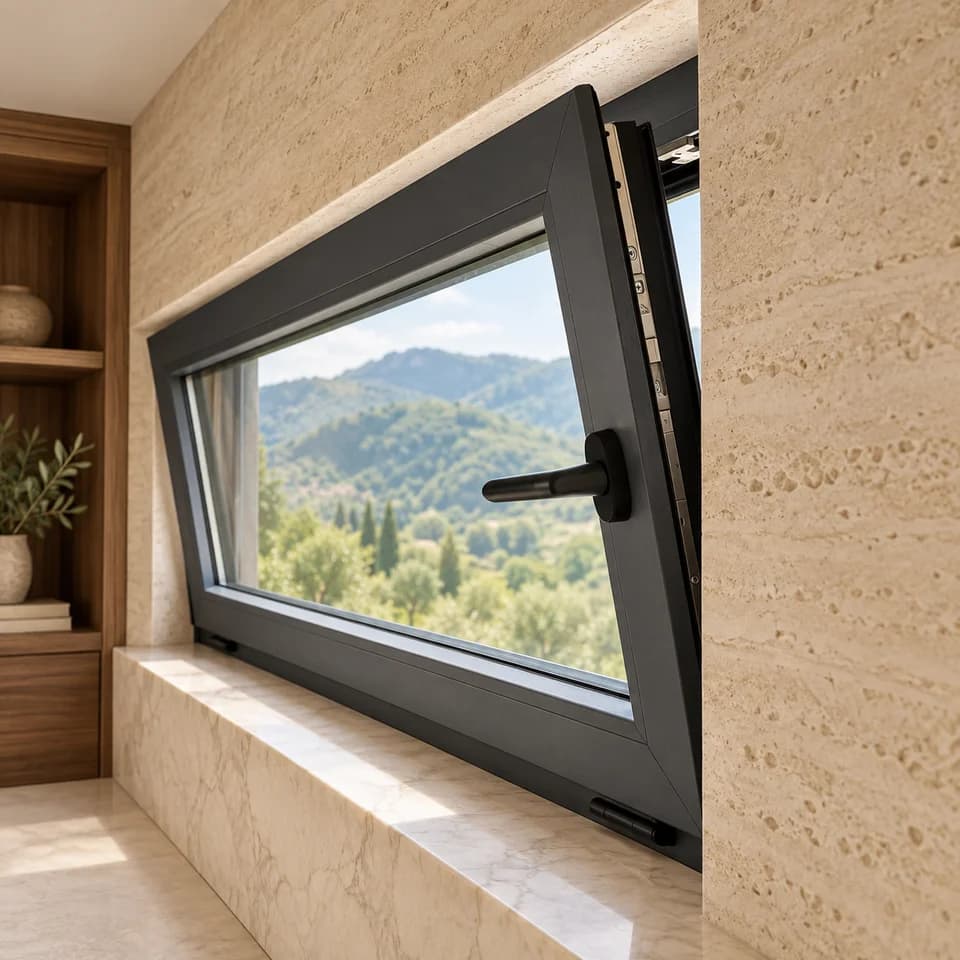

Ventila sin invadir la habitación: al girar la manilla, los bulones salen de los cerraderos y la hoja se inclina hacia dentro sobre sus bisagras inferiores, hasta que los compases la detienen; al cerrarla y bajar la manilla, sella contra sus juntas.

Cerrada: Manilla abajo: los bulones entran en los cerraderos y la hoja sella contra las juntas.
Desbloqueada: Manilla horizontal: los bulones salen de los cerraderos y la hoja queda libre, todavía contra el marco.
Abierta: La hoja se inclina hacia dentro sobre sus bisagras inferiores; los compases la detienen a unos 12 cm arriba.

Manilla: abajo bloquea, horizontal libera la hojaCremona, bulones y compases en los cantosBisagras inferiores: el eje sobre el que basculaLa hoja de una ventana abatible gira sobre dos bisagras en su canto inferior. Con la manilla abajo, una cremona recorre el canto lateral y, a través de una escuadra de reenvío, también el superior: sus bulones quedan dentro de los cerraderos del marco y la hoja se aprieta contra las juntas. Al girar la manilla a horizontal, los bulones salen y la hoja queda libre; al tirar de ella se inclina hacia el interior por arriba hasta que los compases de los costados la detienen, a unos 12 cm, lo justo para ventilar sin que la hoja invada la habitación. Para cerrar, primero se empuja la hoja contra el marco y después se baja la manilla. Sobre la base, una muestra del perfil de 70 mm deja ver sus cinco cámaras, las dos juntas y el refuerzo de acero de la cámara central.

Sistema de apertura

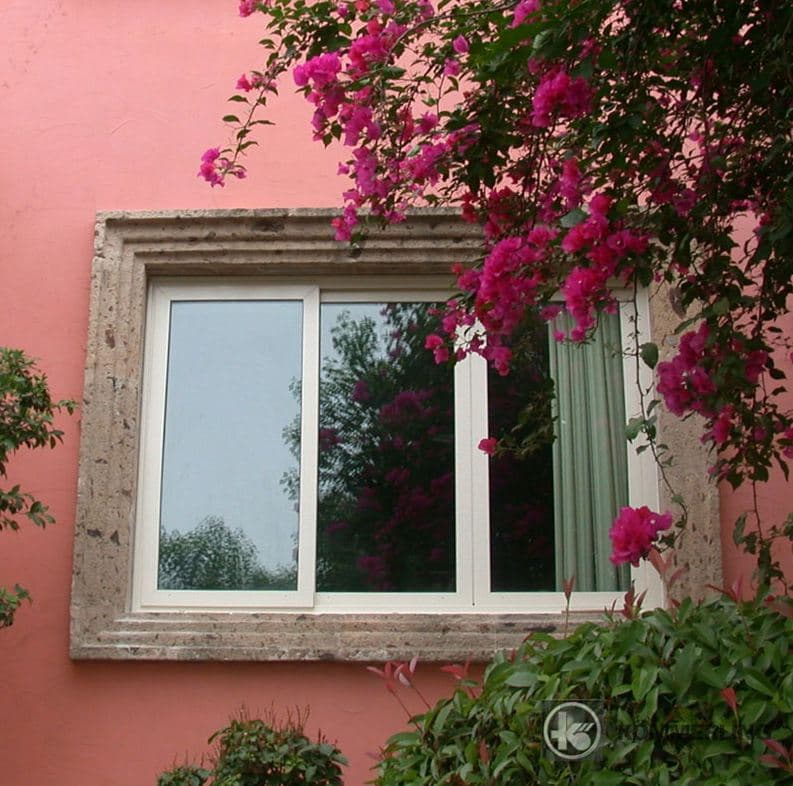

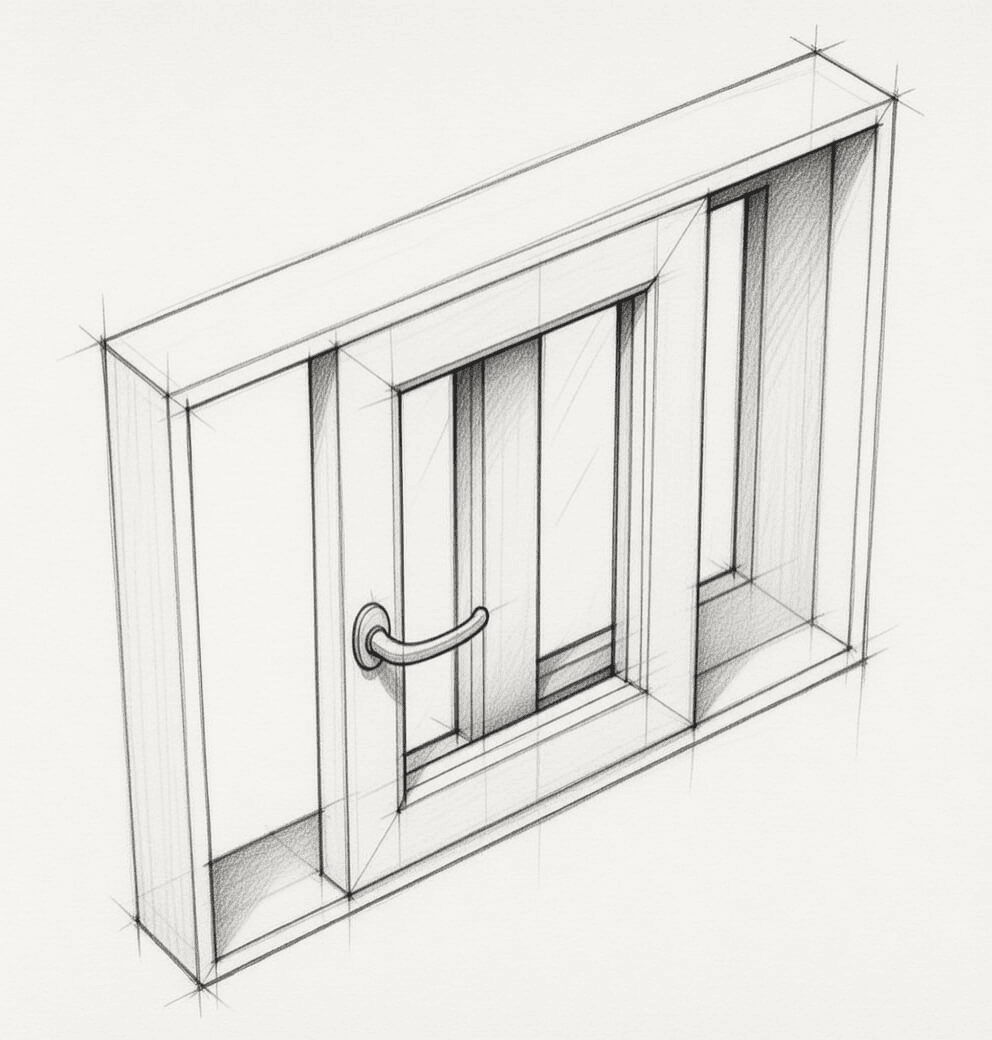

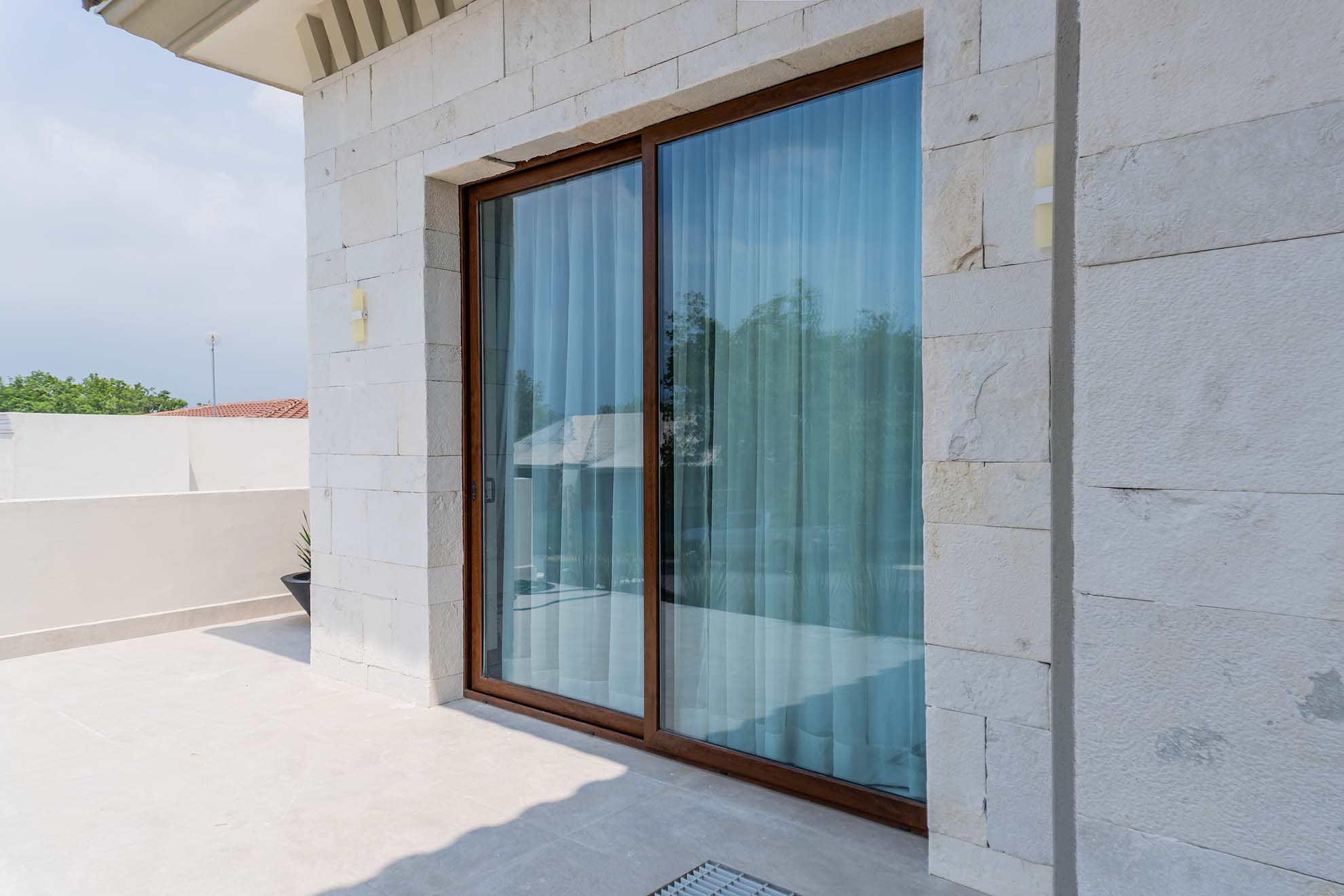

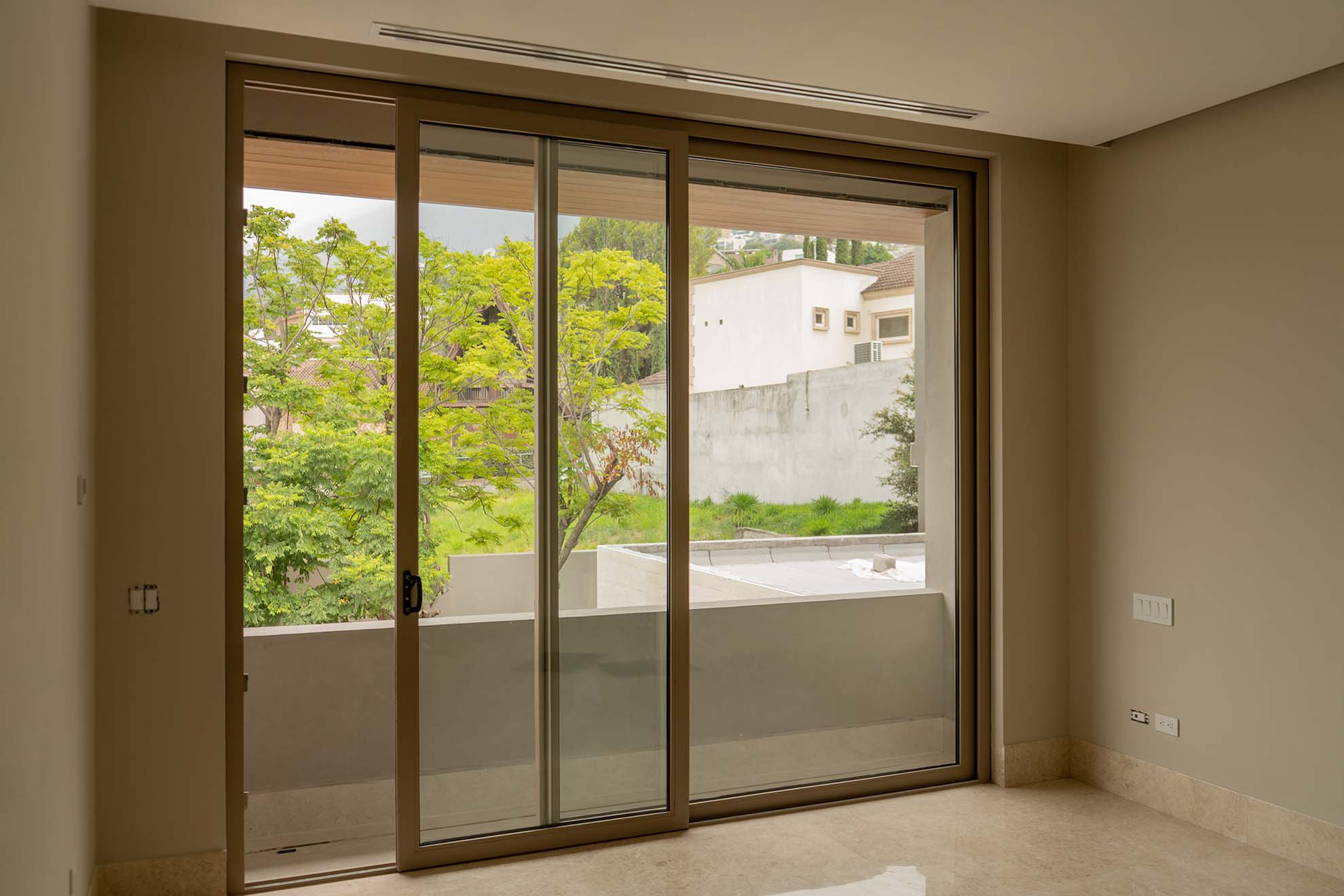

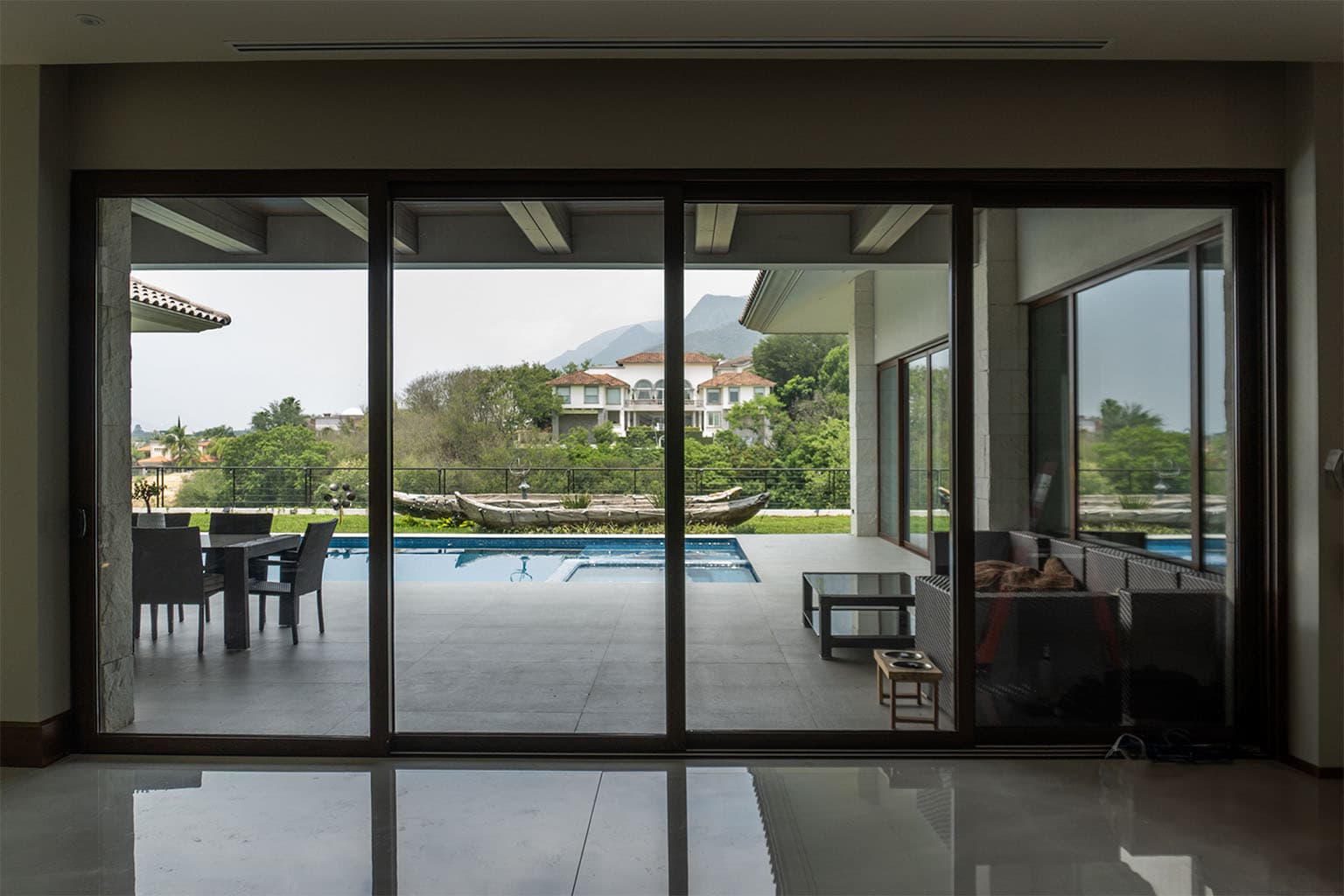

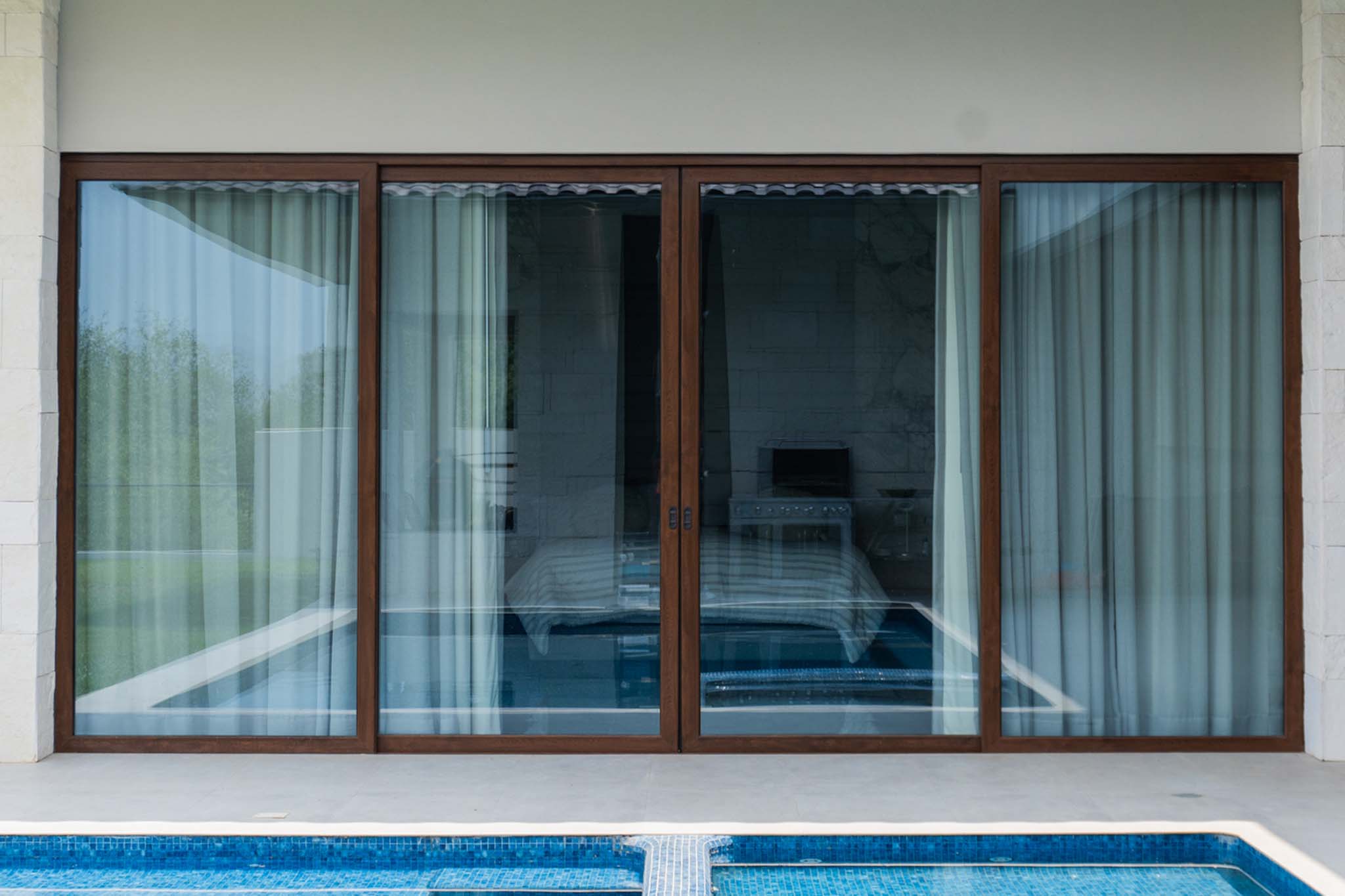

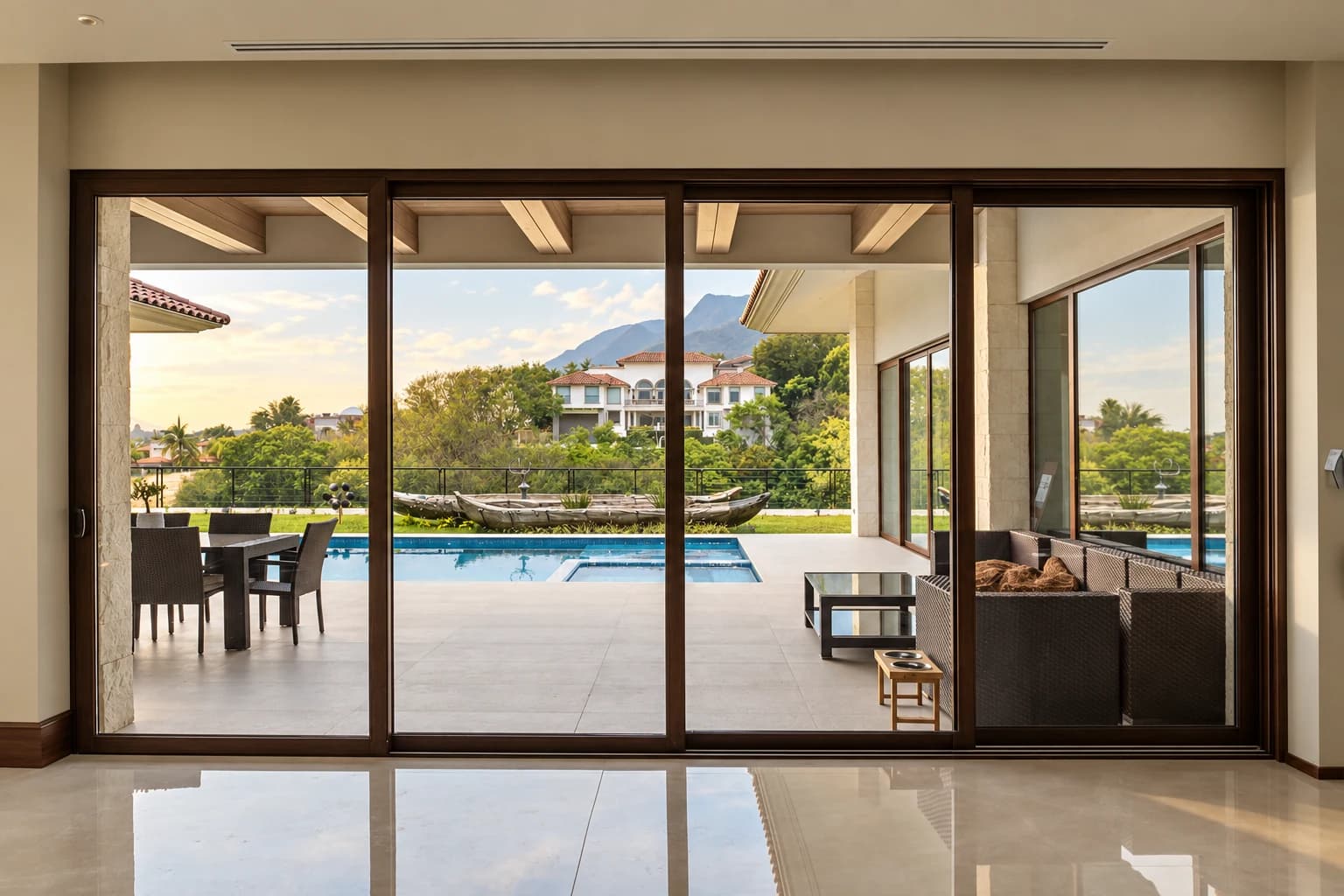

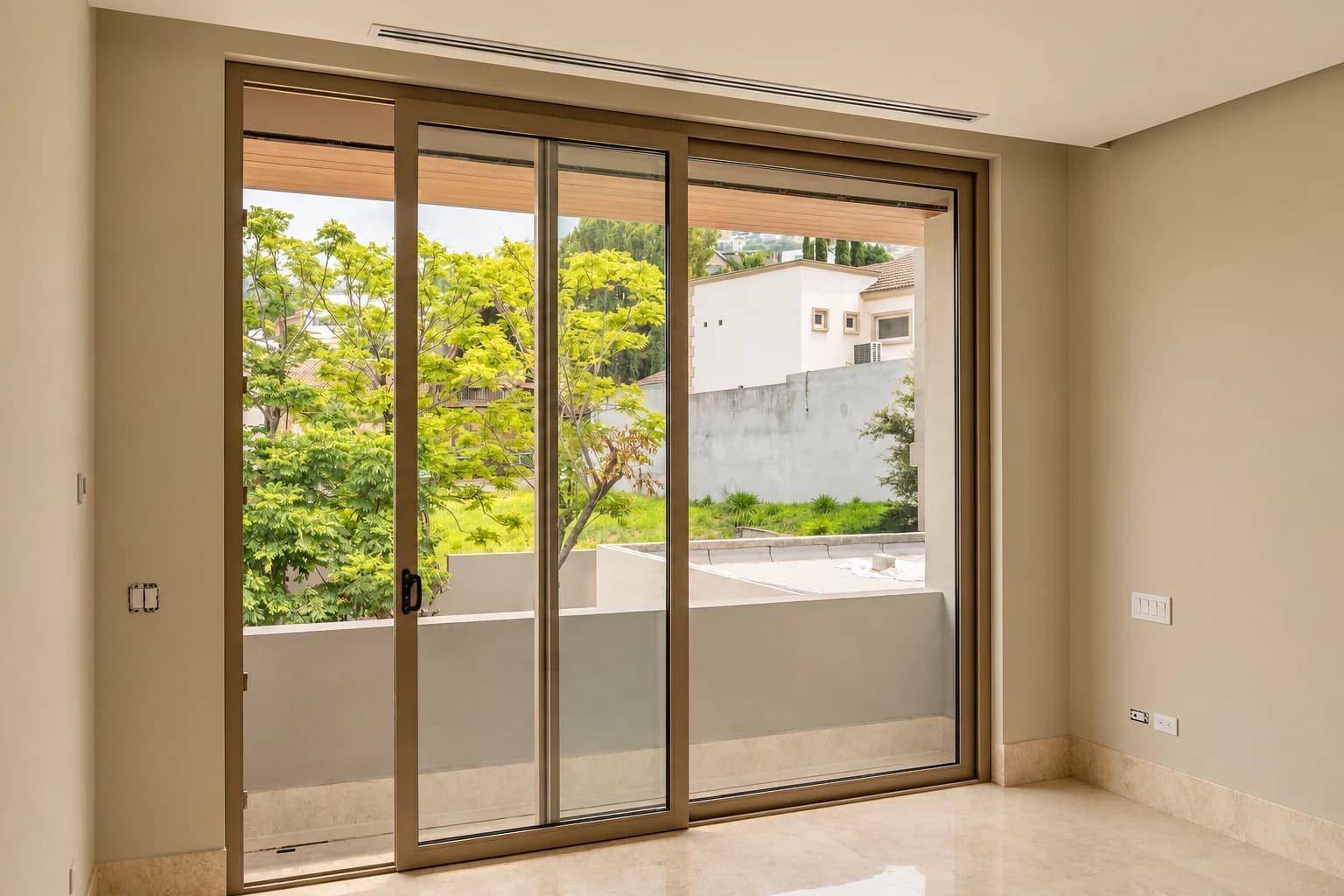

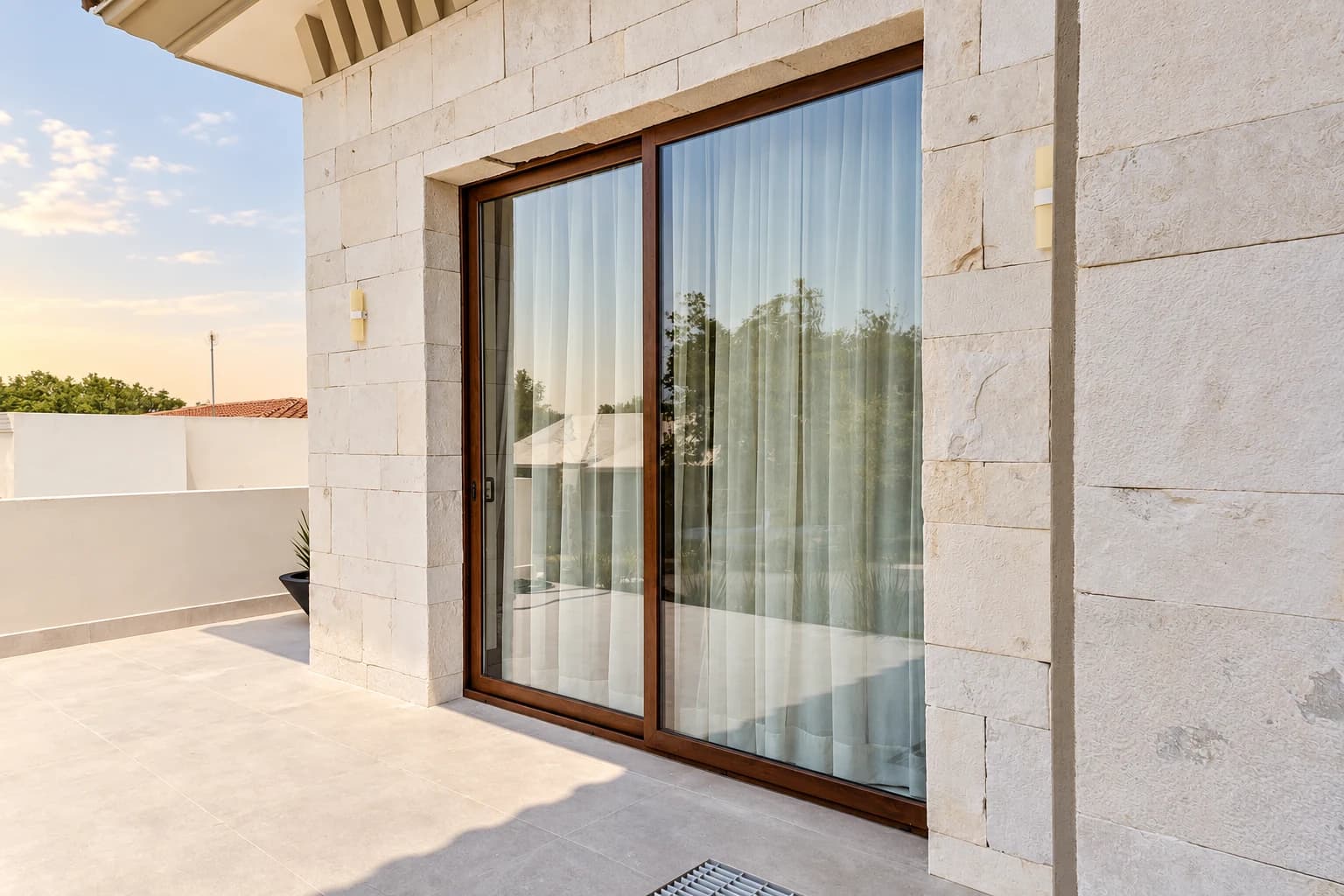

Correderas

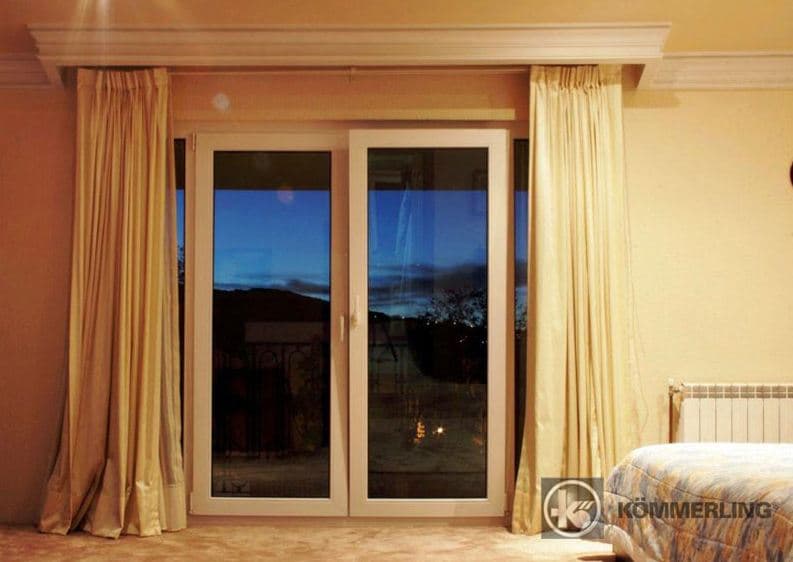

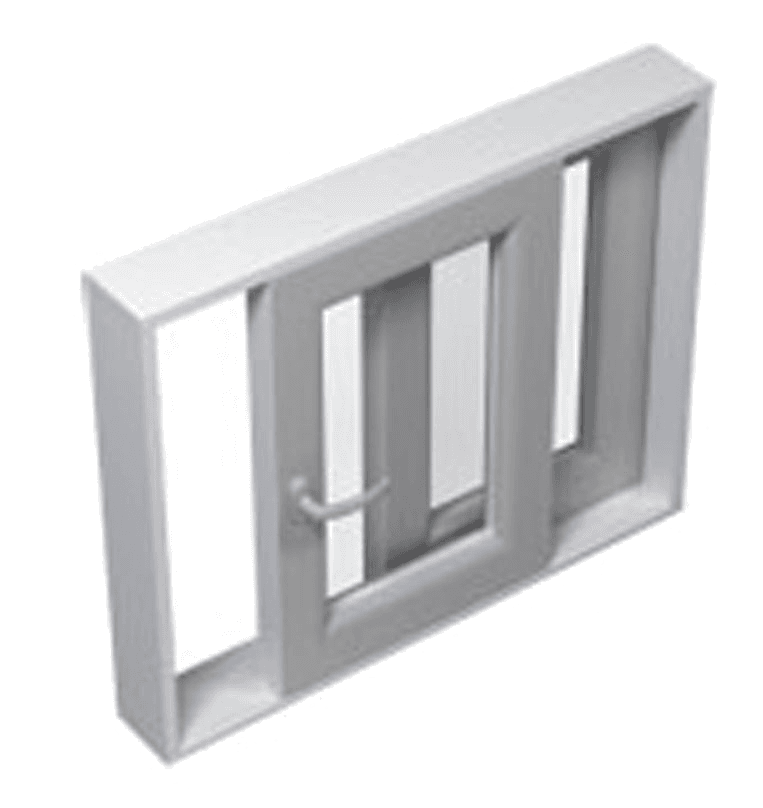

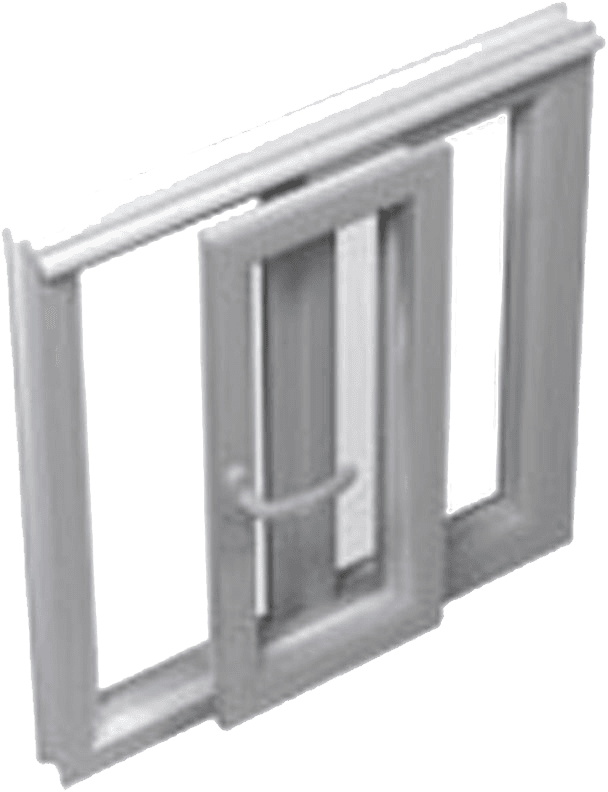

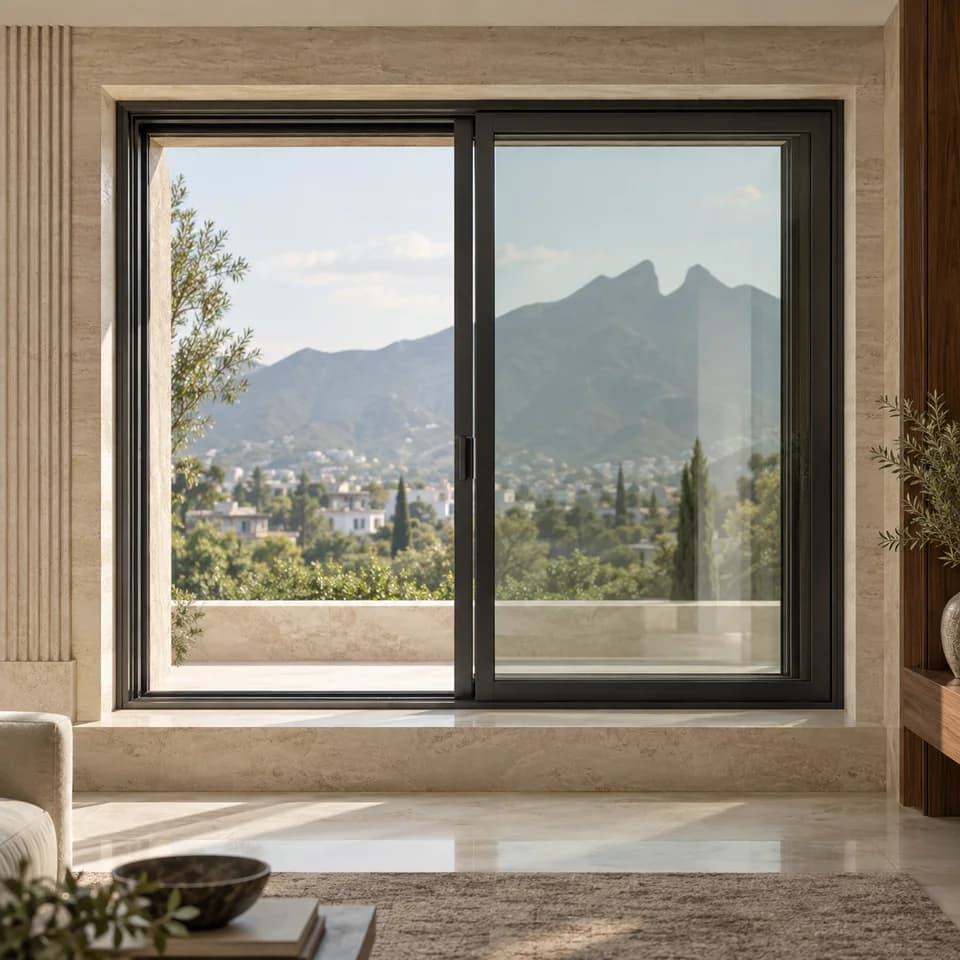

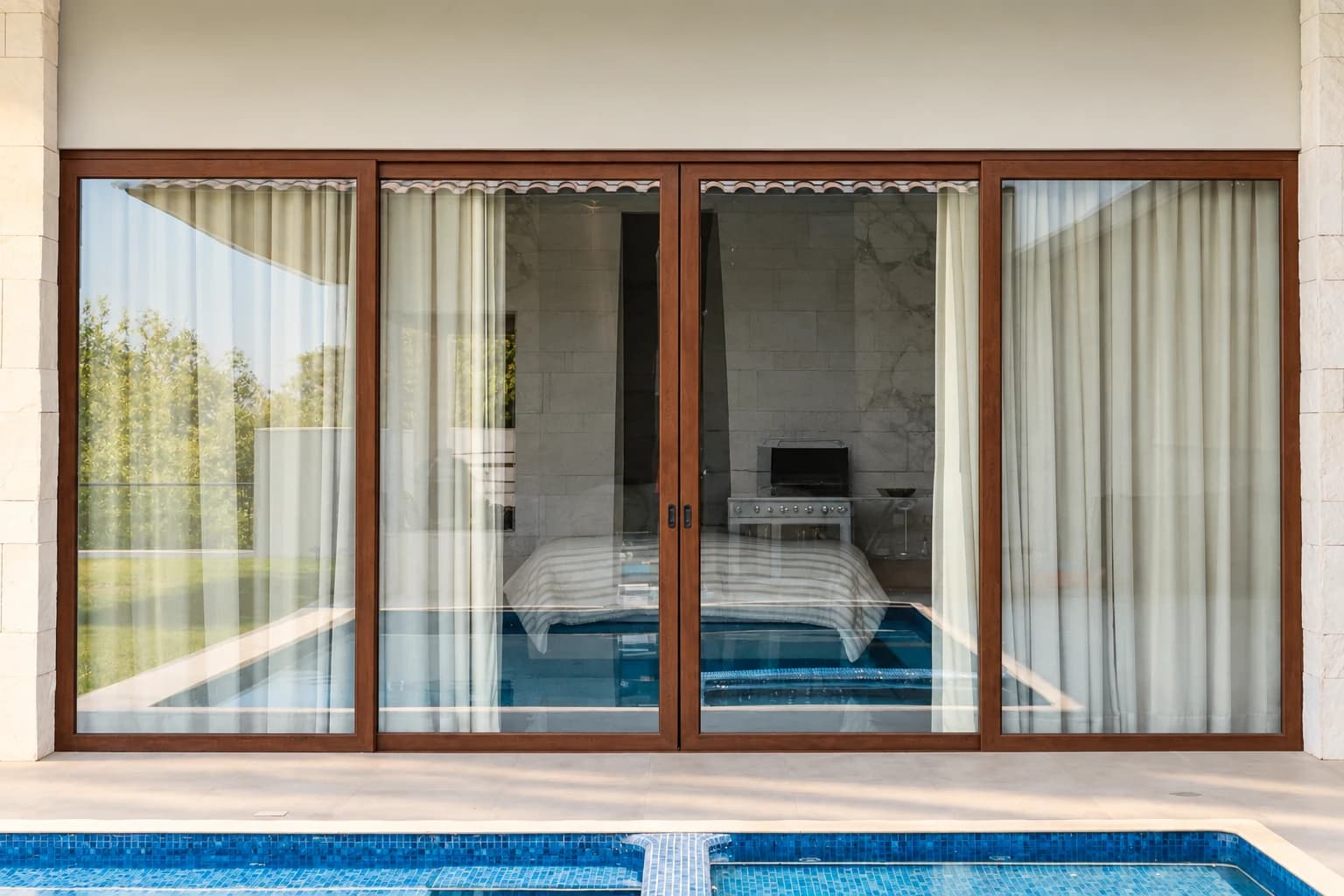

Hojas que corren de lado sin ocupar espacio: al girar la manilla se sueltan los ganchos y la hoja rueda sobre sus roldanas; las felpas de cepillo cierran el paso del aire sin tener que apretar juntas.

Cerrada: Manilla abajo: los ganchos de la cremona entran en los cerraderos de la jamba y la hoja queda fija.
Desbloqueada: Manilla girada: los ganchos se sueltan y la hoja queda libre sobre sus roldanas, sin elevarse.
Abierta: La hoja rueda por delante de la otra y deja libre cerca de la mitad del hueco.

Manilla: gira 90° para soltar o enganchar los ganchosRoldanas en tándem sobre el raíl de rodaduraFelpas de cepillo: bajo la hoja y en el enganche centralPremiLine es la corredera tradicional de Kömmerling: cada hoja, de hasta 120 kg, descansa sobre carros de roldanas en tándem que ruedan por un raíl del umbral (de acero inoxidable como opción), y arriba corre guiada por el cabezal. La hoja nunca se levanta. Con la manilla abajo, los ganchos de la cremona entran en los cerraderos de la jamba; al girarla se sueltan y la hoja rueda por delante de la exterior. Tampoco sella apretando juntas: unas felpas de cepillo rozan el umbral por debajo de la hoja y la hoja vecina en el enganche central, donde los dos perfiles se traslapan, y el agua que entra en los carriles sale por las ranuras de desagüe. Así alcanza clase 3 de permeabilidad al aire y hasta E750 de estanqueidad al agua. En la figura las roldanas están agrandadas, y el perfil inferior tiene un corte de muestra para enseñarlas.

Sistema de apertura

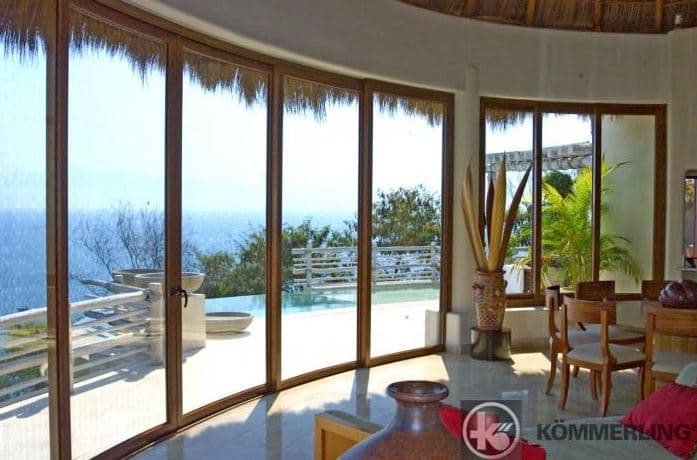

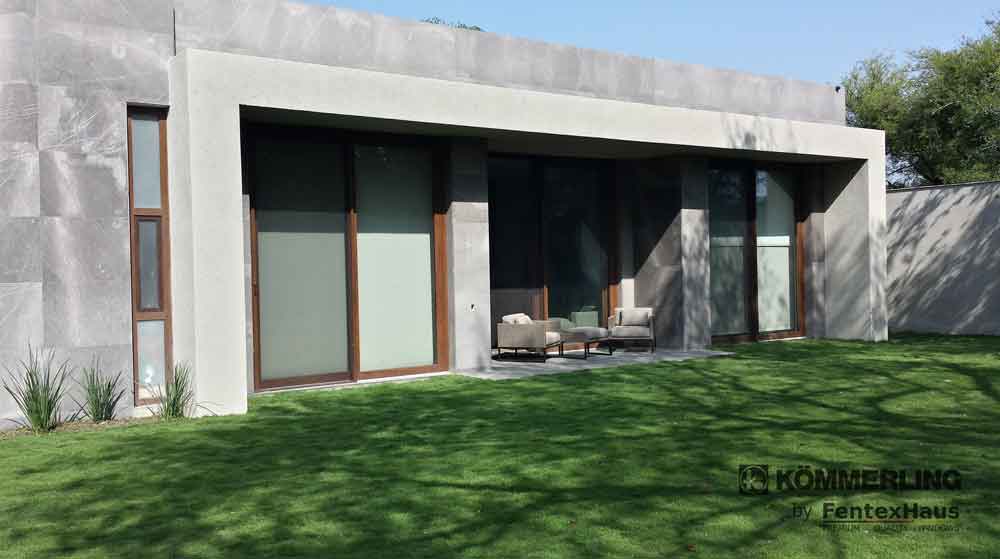

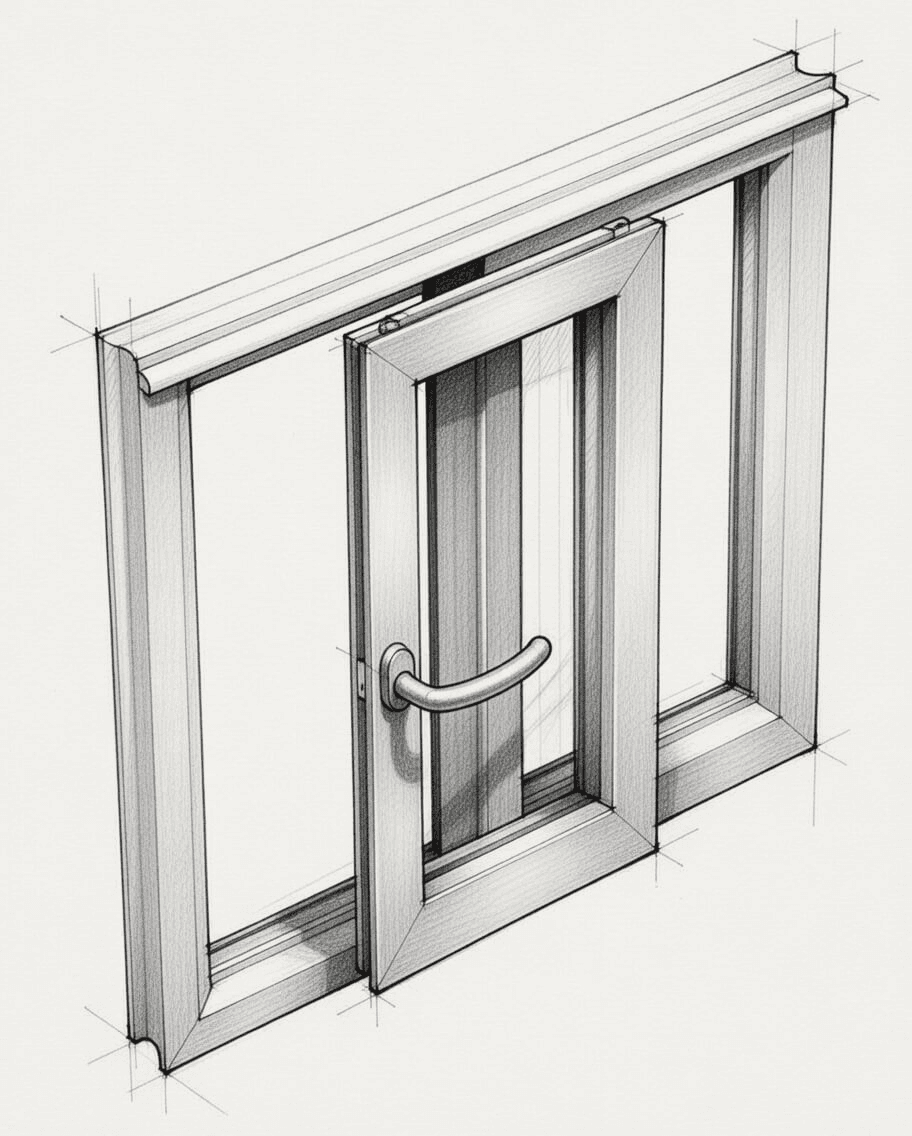

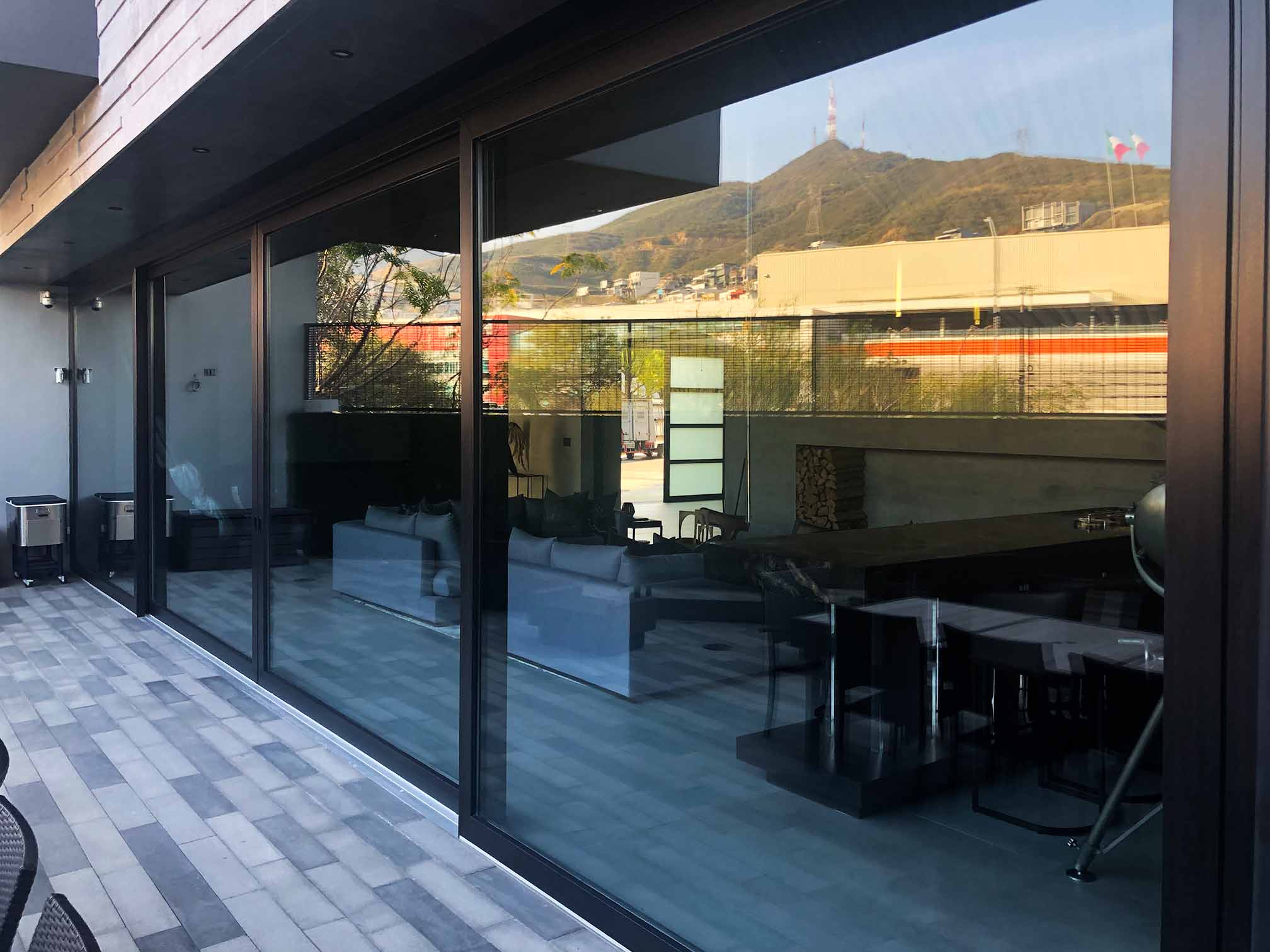

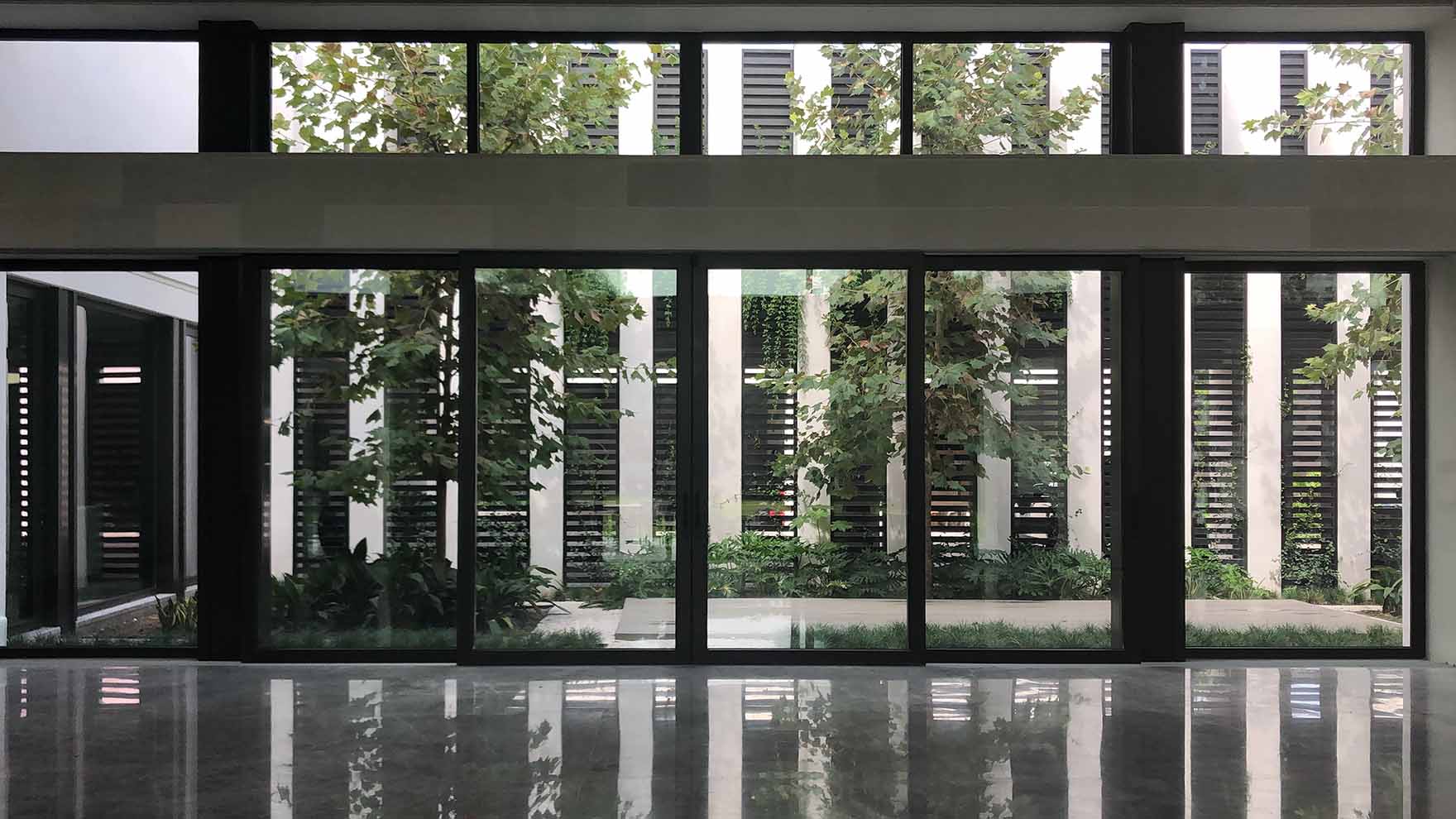

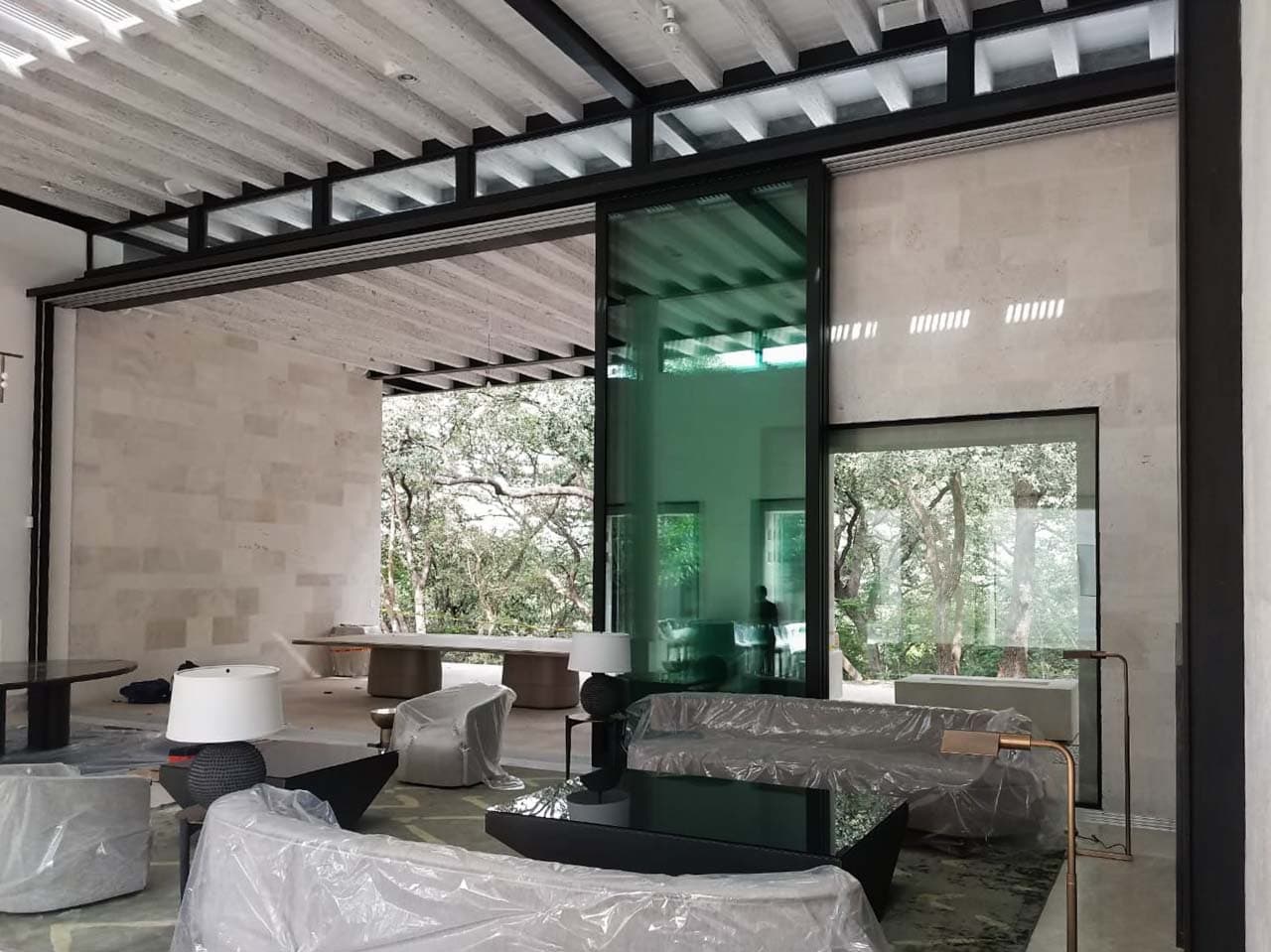

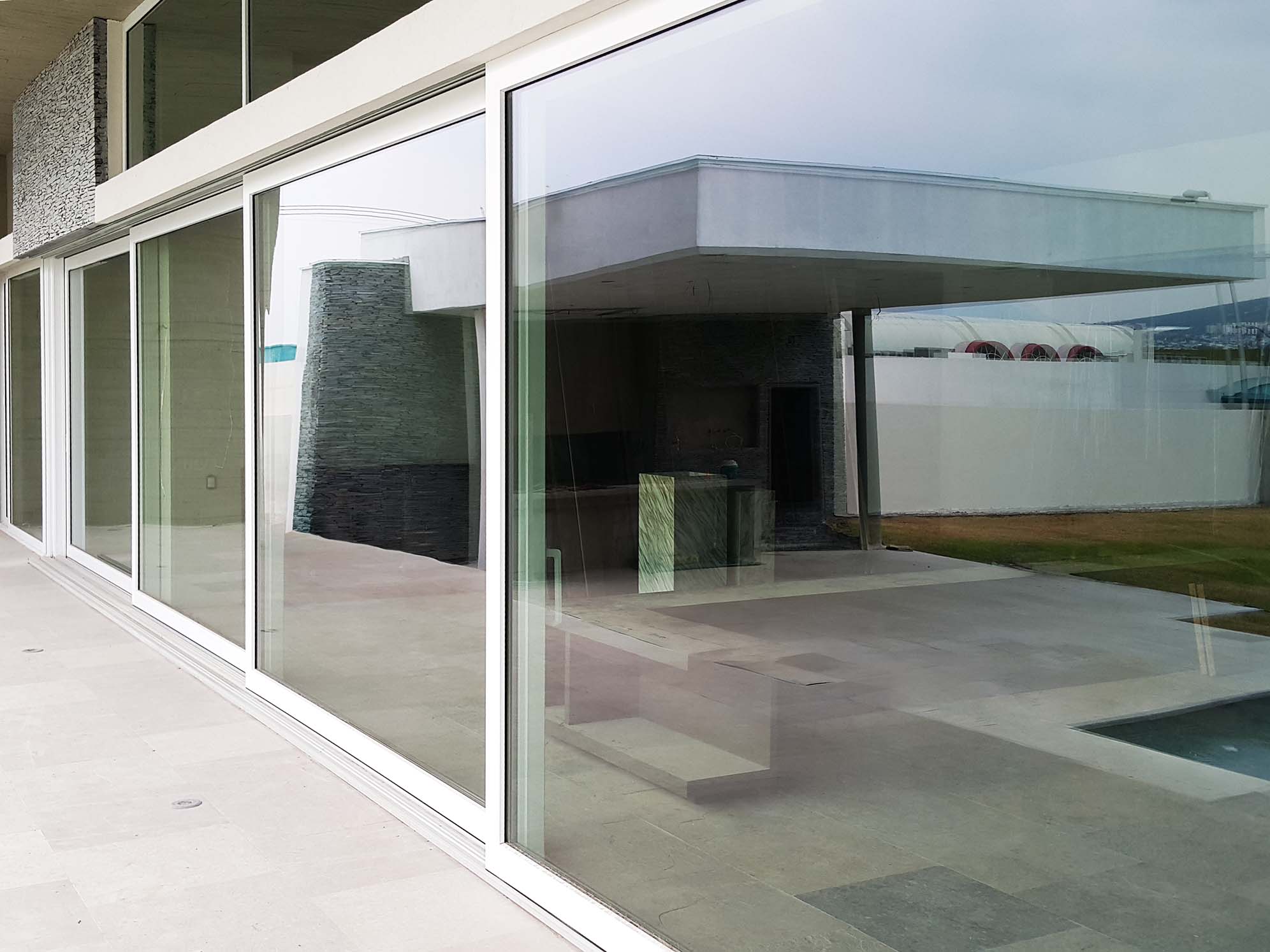

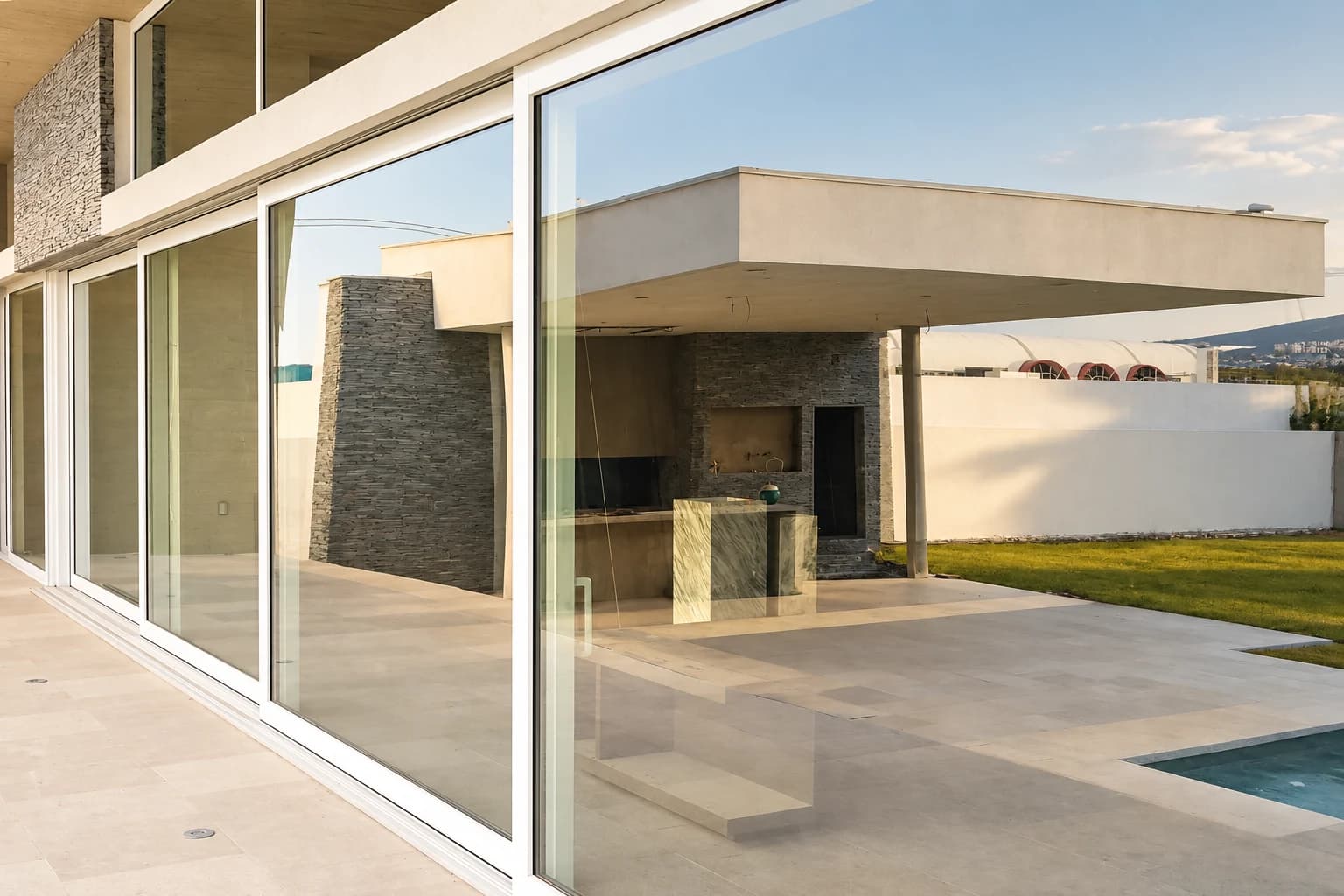

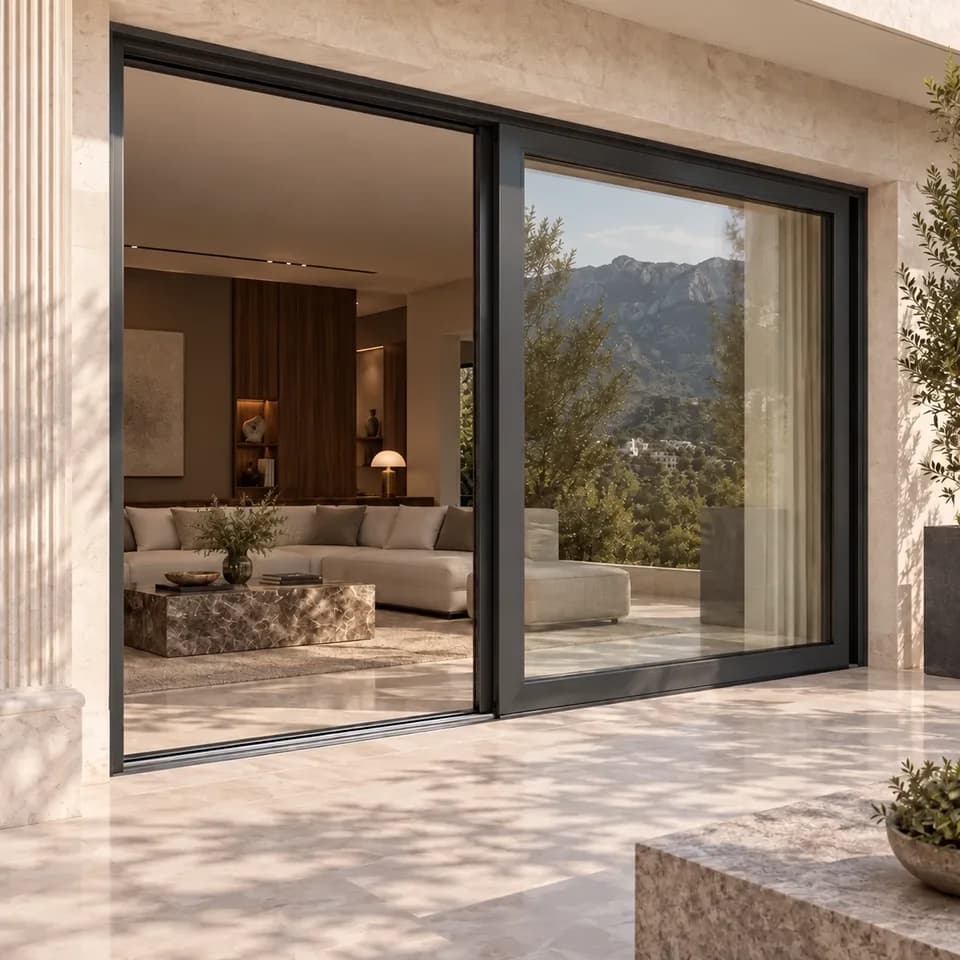

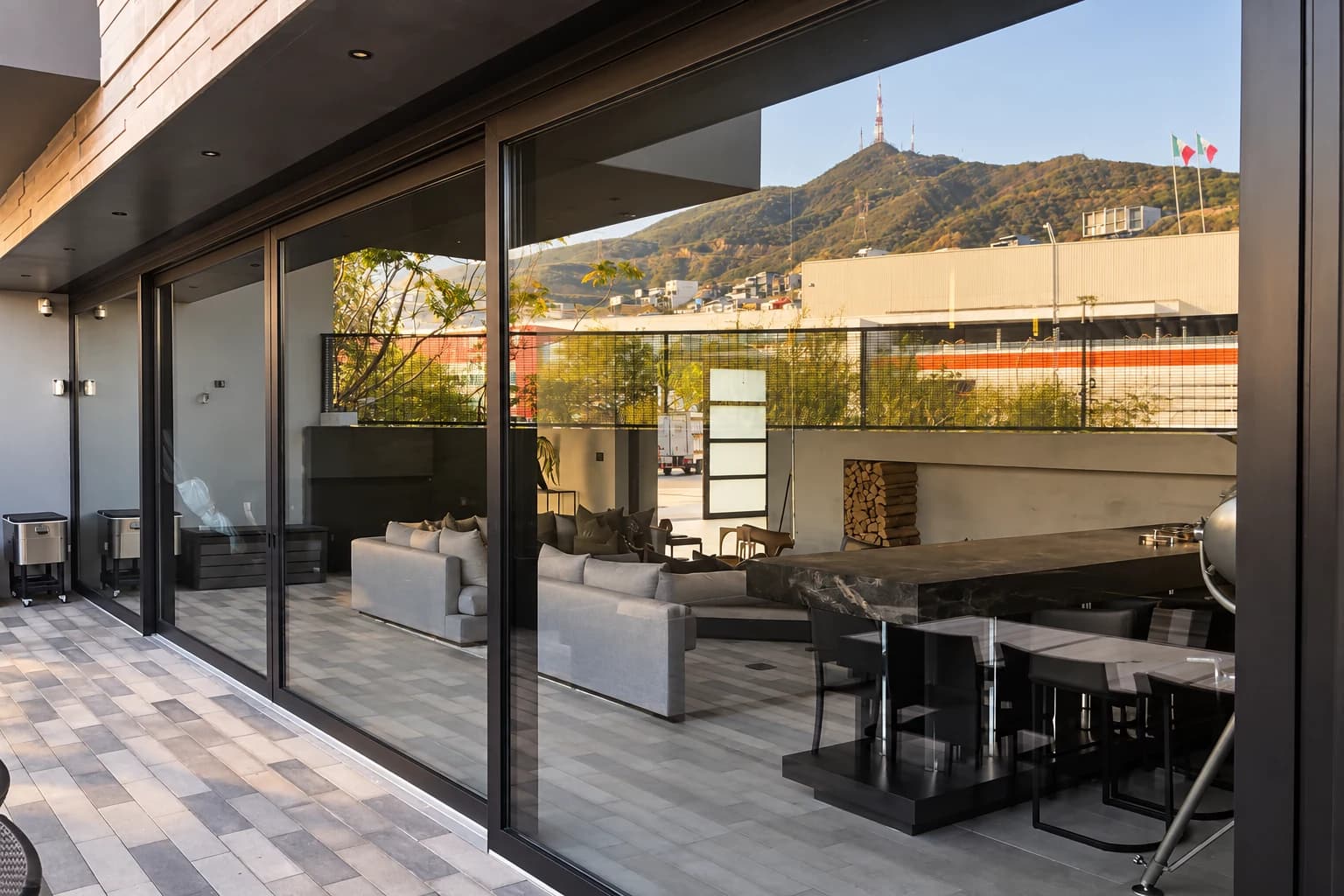

Elevadoras

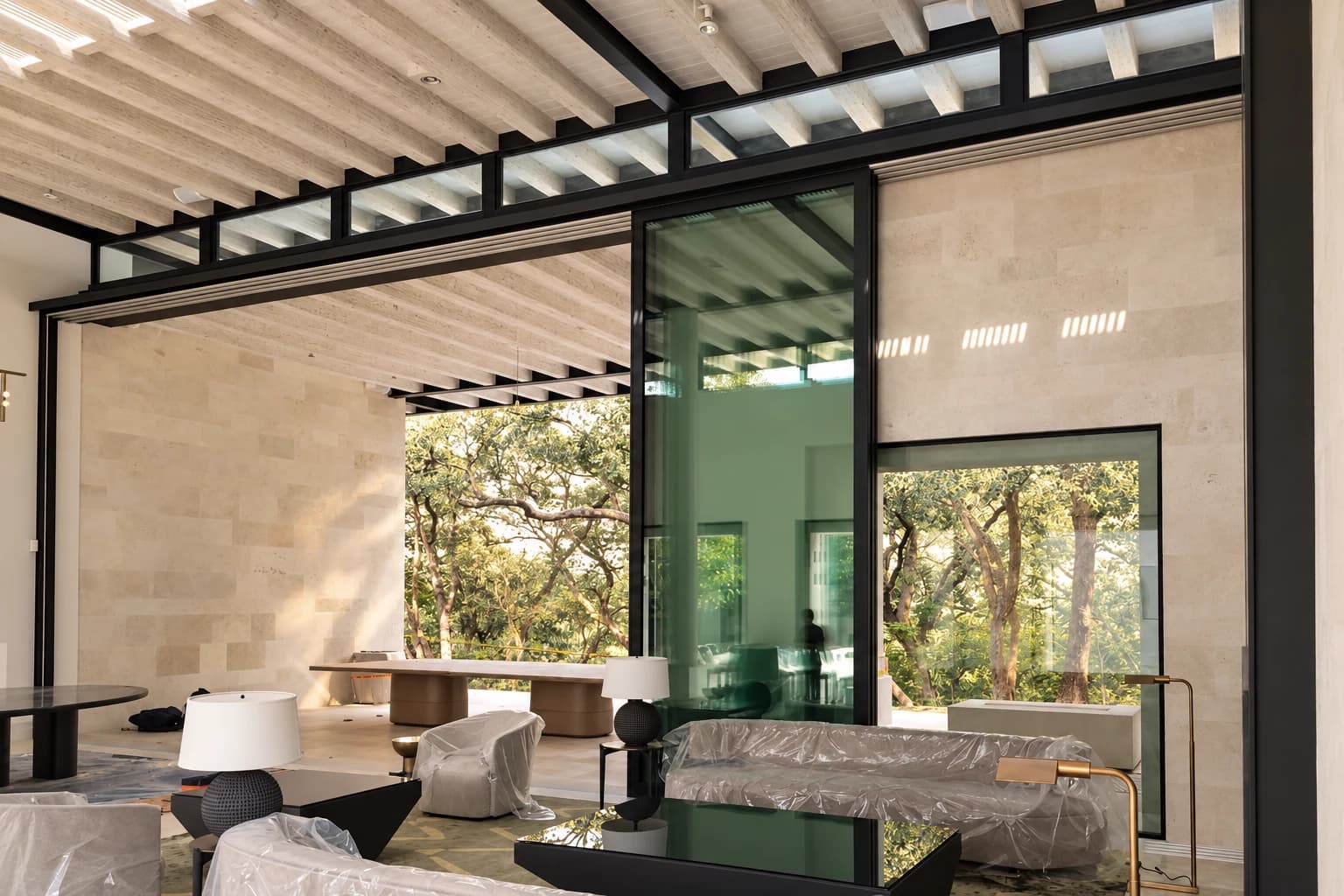

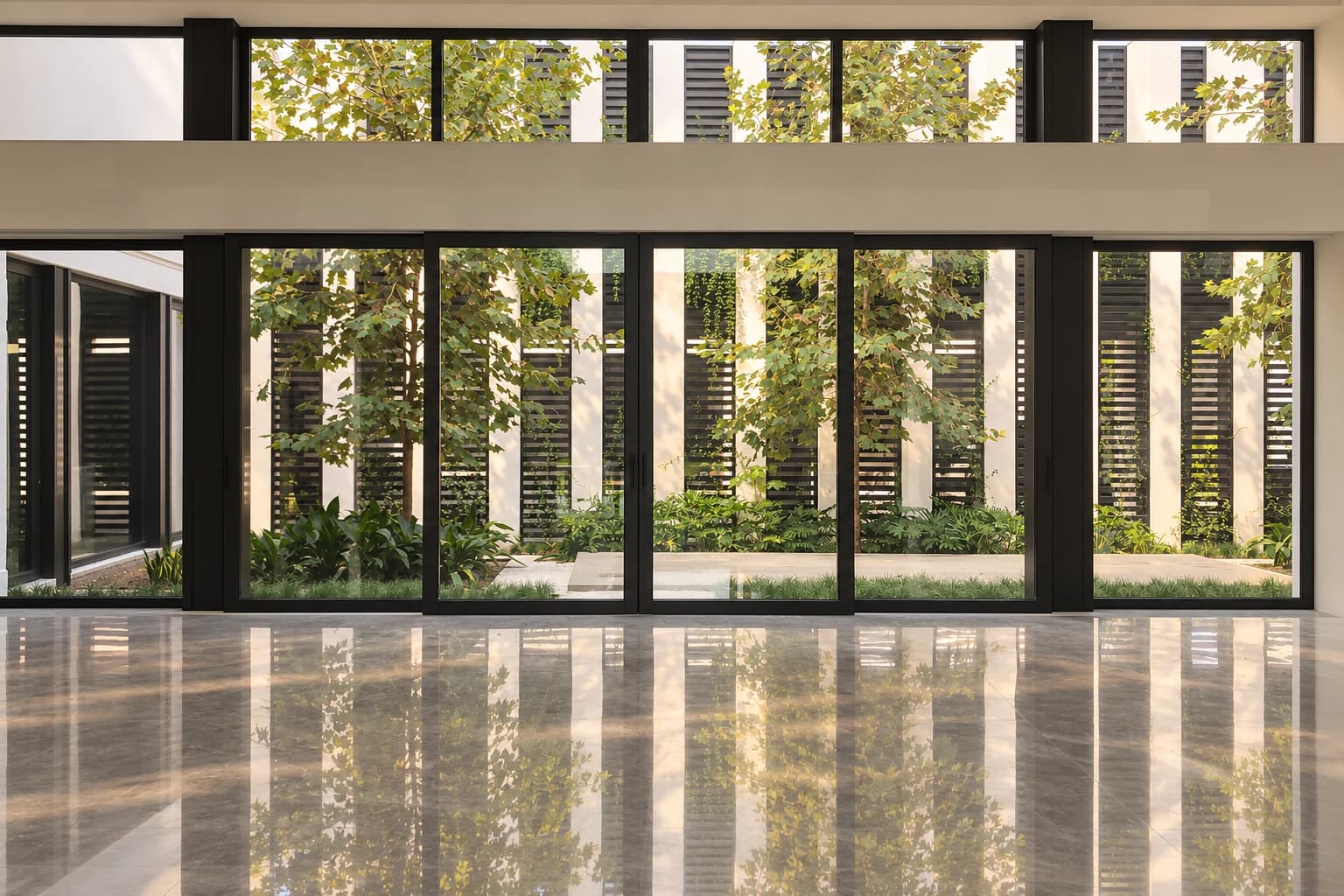

Grandes hojas que se mueven con una mano: al girar la manilla, la hoja se eleva sobre sus carros y se desliza; al volver a girarla, se asienta sobre sus juntas y sella.

Cerrada: Manilla arriba: la hoja descansa sobre las juntas y los ganchos entran en los cerraderos.
Elevada: Manilla abajo: la hoja sube sobre sus carros y queda libre de las juntas.
Abierta: La hoja rueda por delante de la fija y deja libre casi la mitad del hueco.

Manilla: gira 180° para elevar o asentar la hojaCarros, cuñas y carril de rodaduraJuntas del umbral: sellan con la hoja apoyadaEn el sistema PremiDoor 76 de Kömmerling la hoja móvil, de hasta 400 kg, no se arrastra sobre sus juntas. Con la manilla arriba descansa con todo su peso sobre el umbral: las juntas quedan comprimidas, sellan contra aire y agua, y los ganchos del canto entran en los cerraderos de la jamba. Al girar la manilla 180° hacia abajo, una pletina dentro del perfil inferior empuja unas cuñas sobre los carros, la hoja sube unos milímetros y queda rodando sobre el carril, por delante de la hoja fija. Al subir la manilla, la hoja vuelve a asentarse y queda fija donde esté. En la figura, la elevación está exagerada para que se vea, y el perfil inferior tiene un corte de muestra para enseñar los carros.

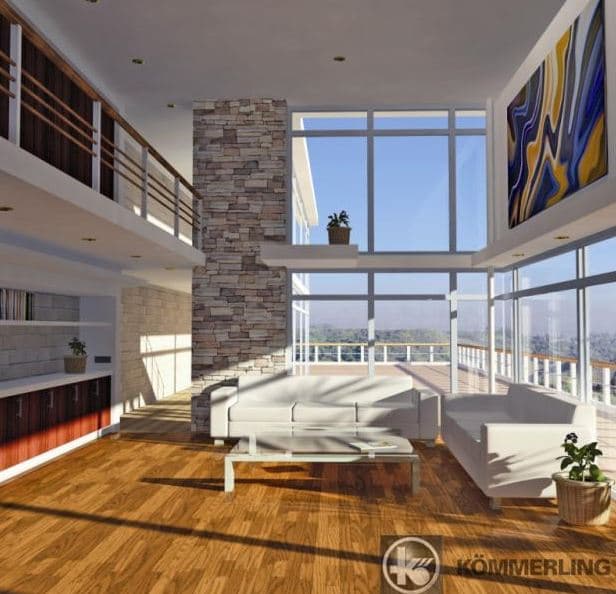

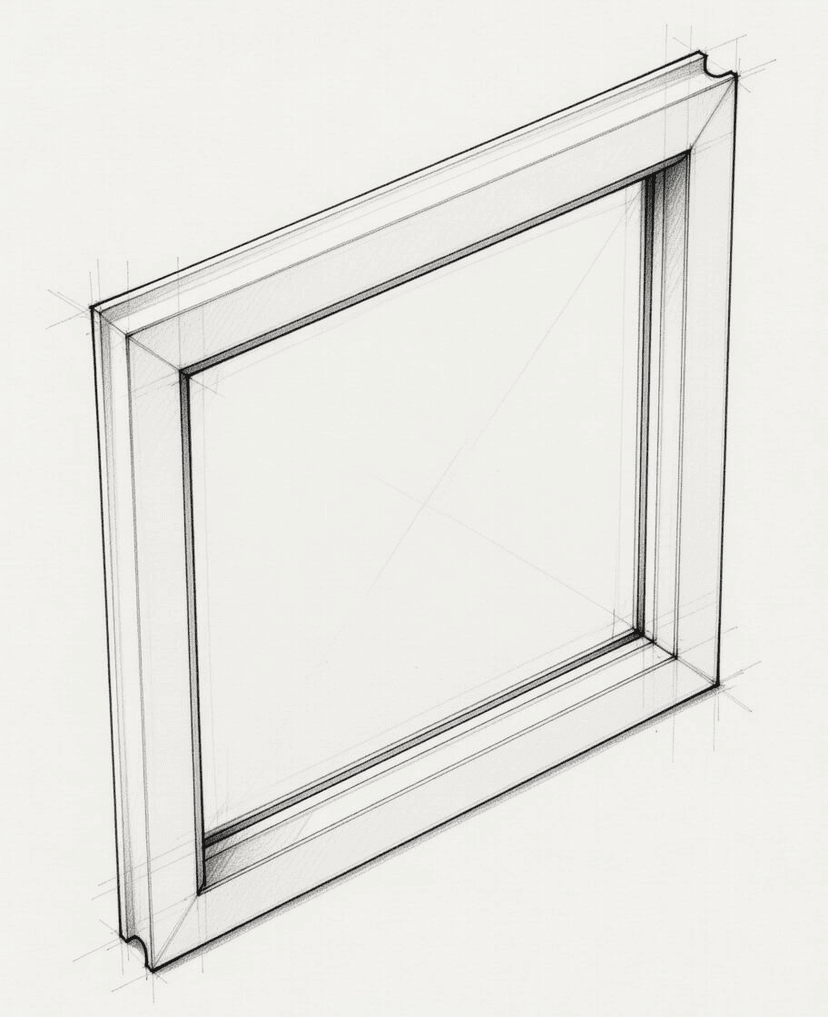

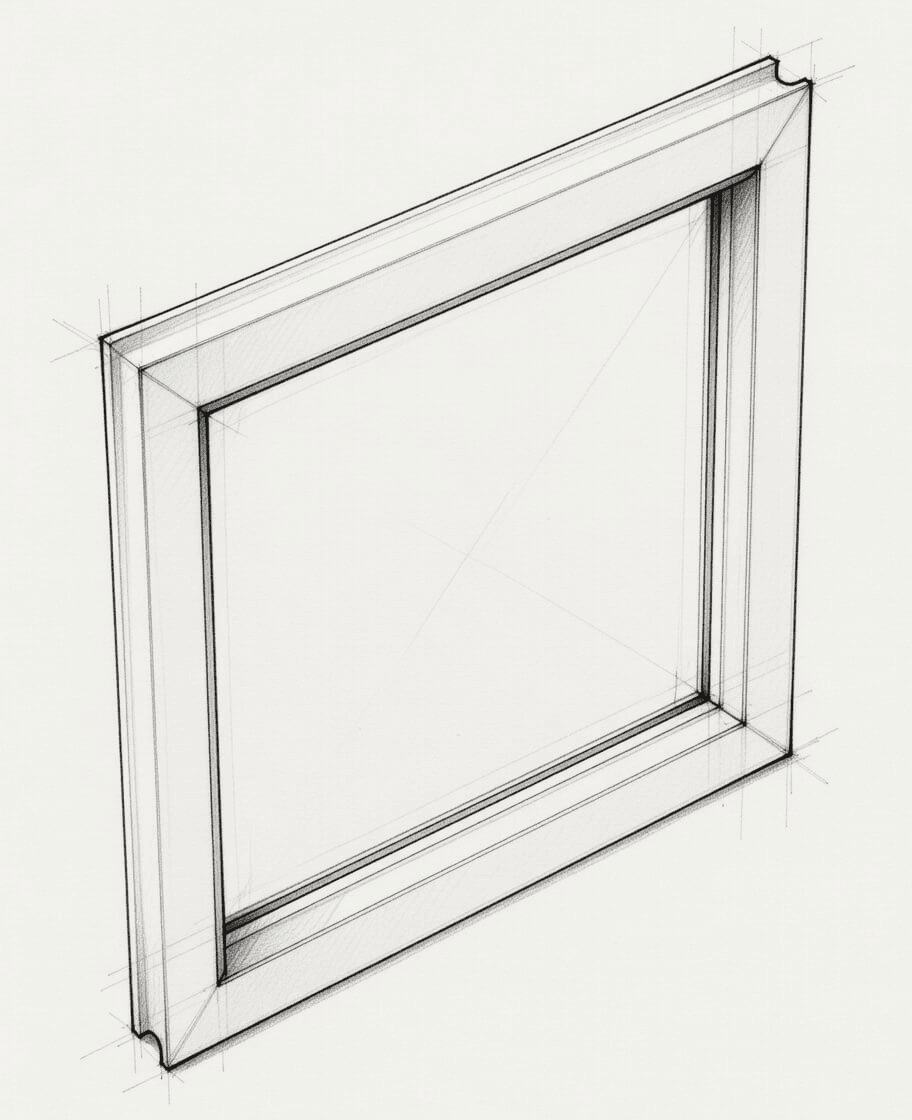

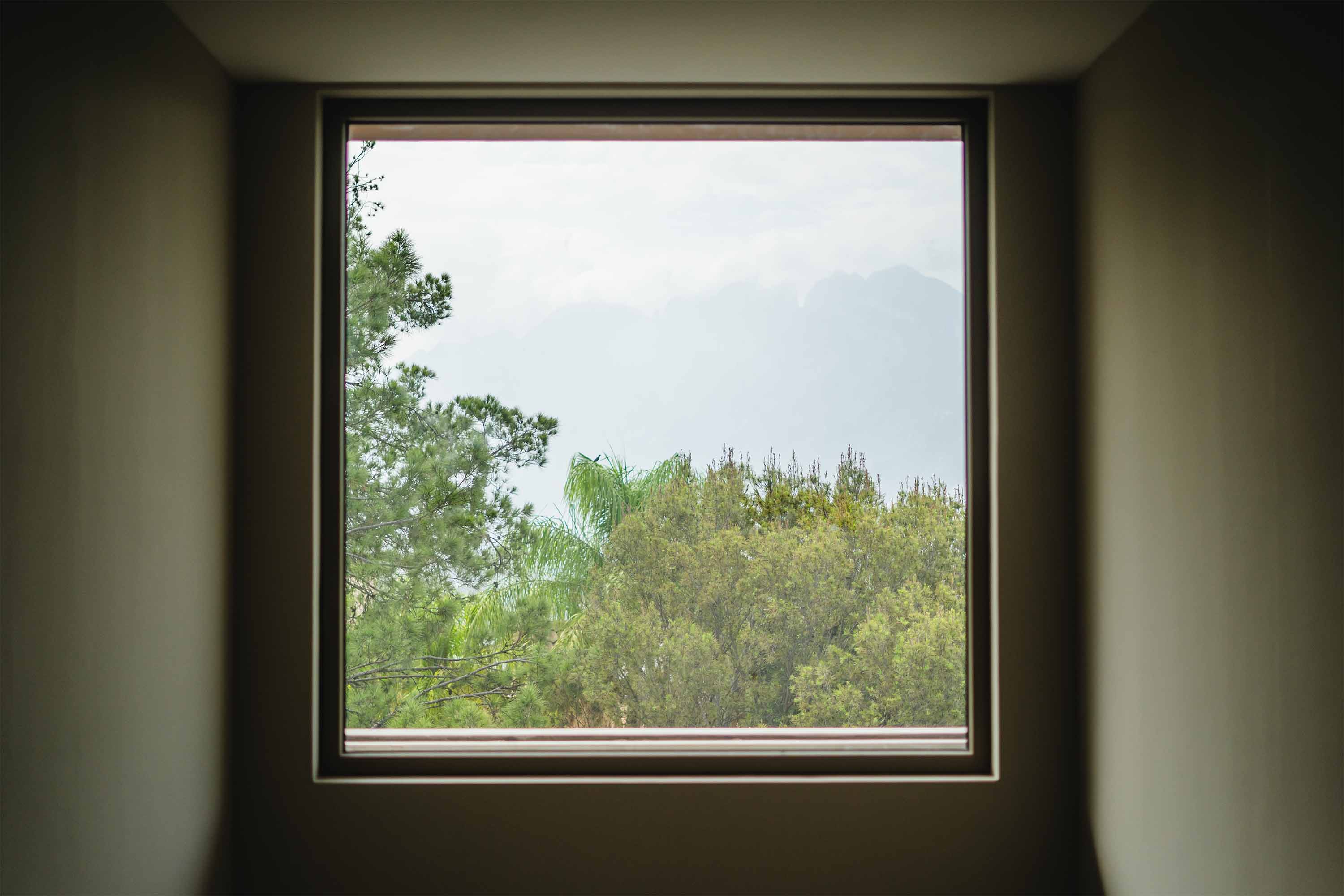

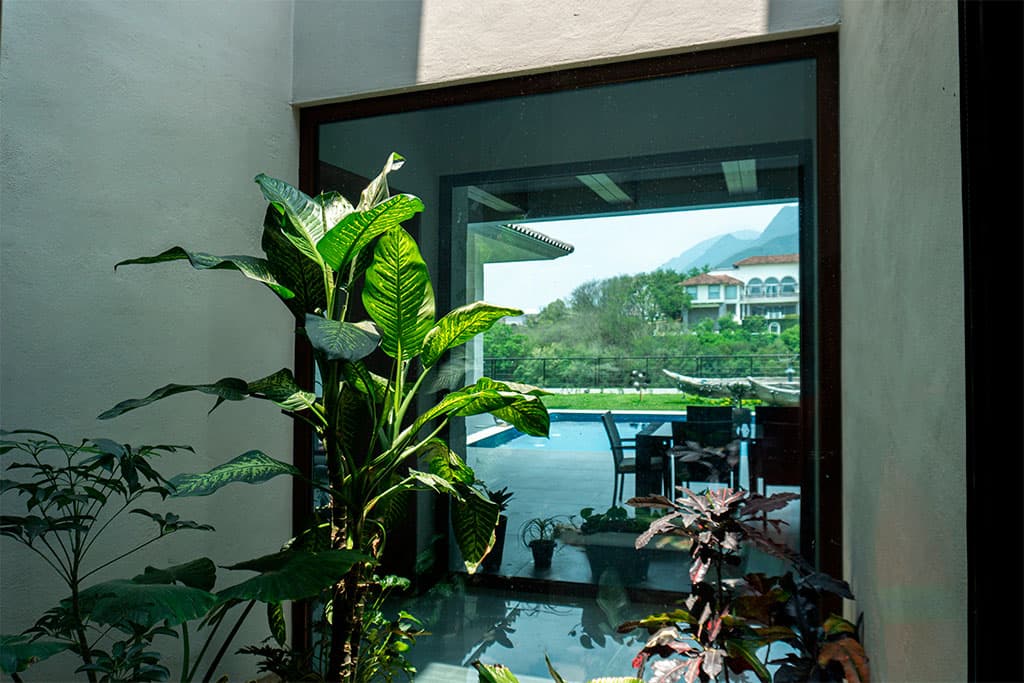

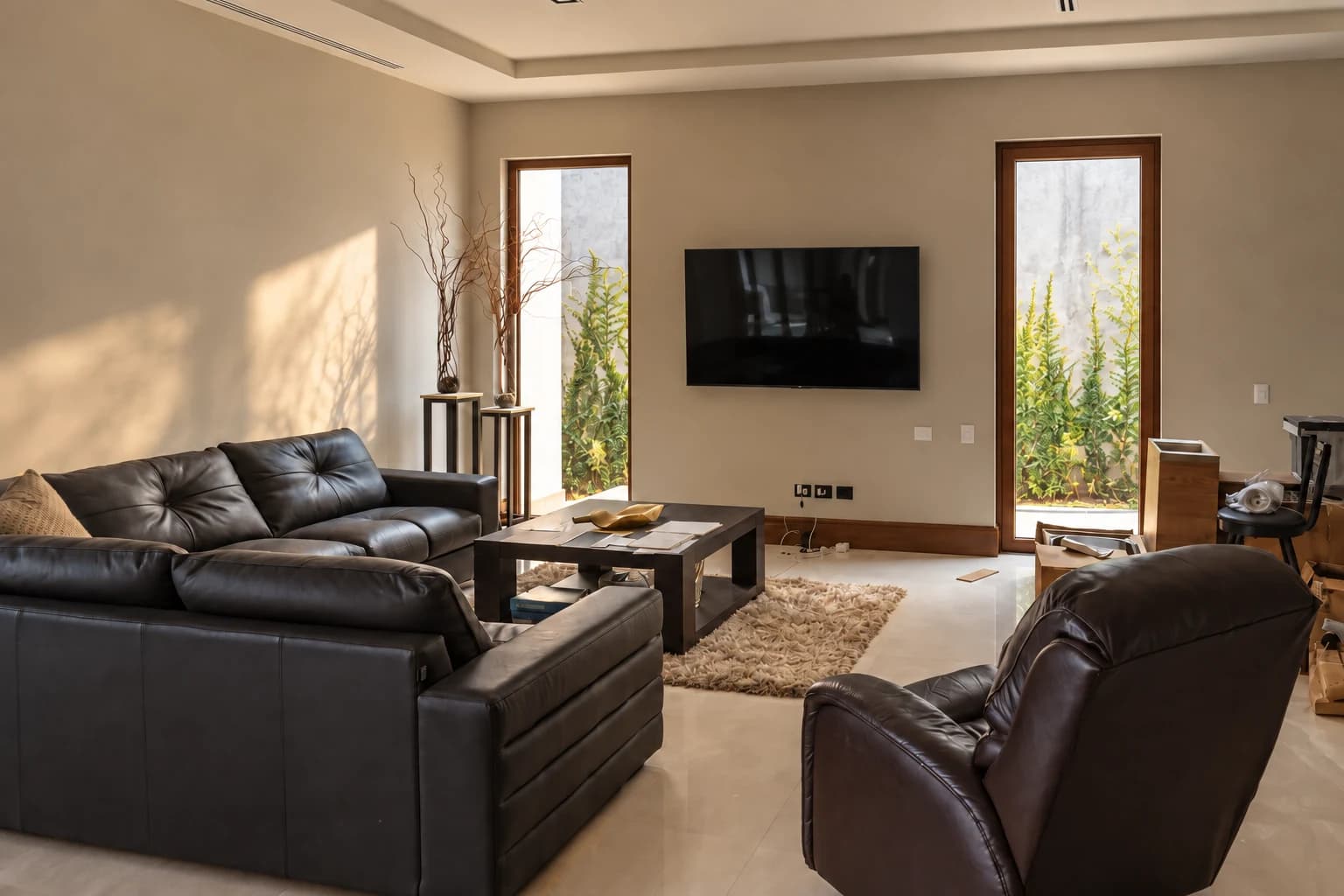

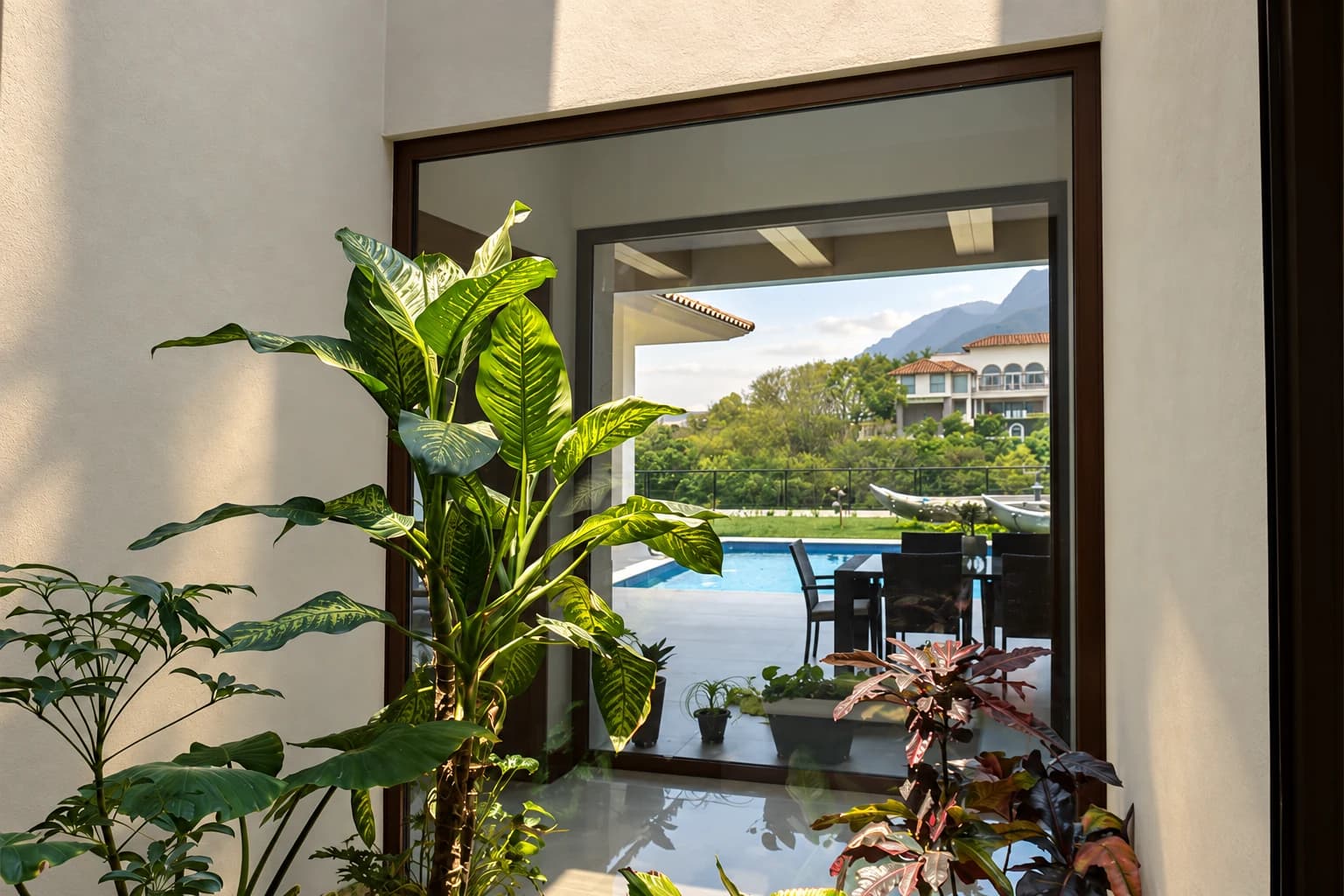

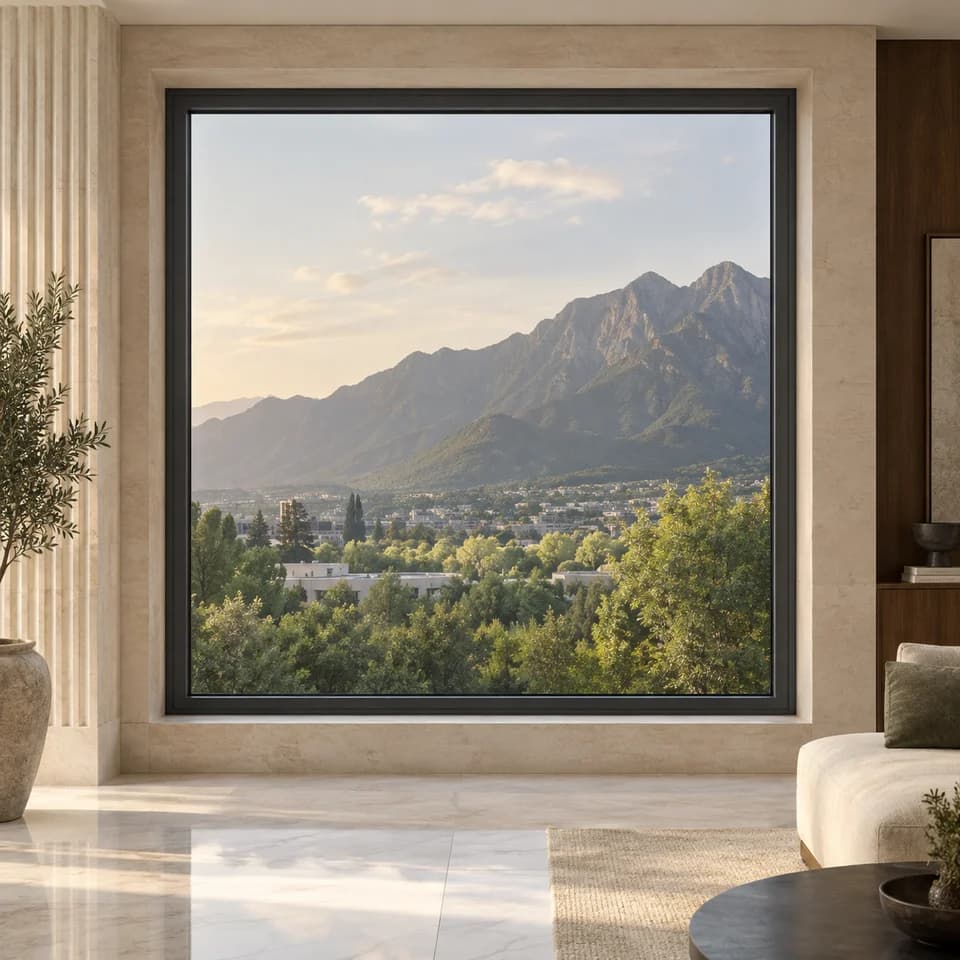

Visualización arquitectónica de ventana fija

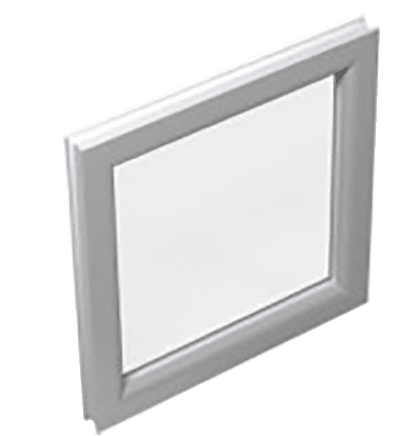

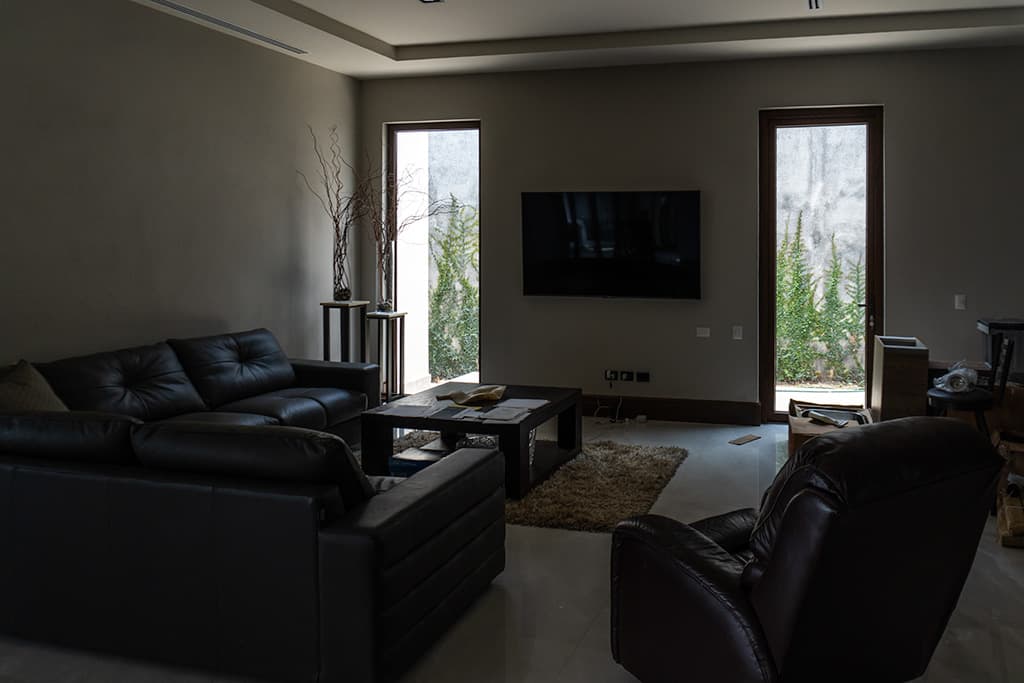

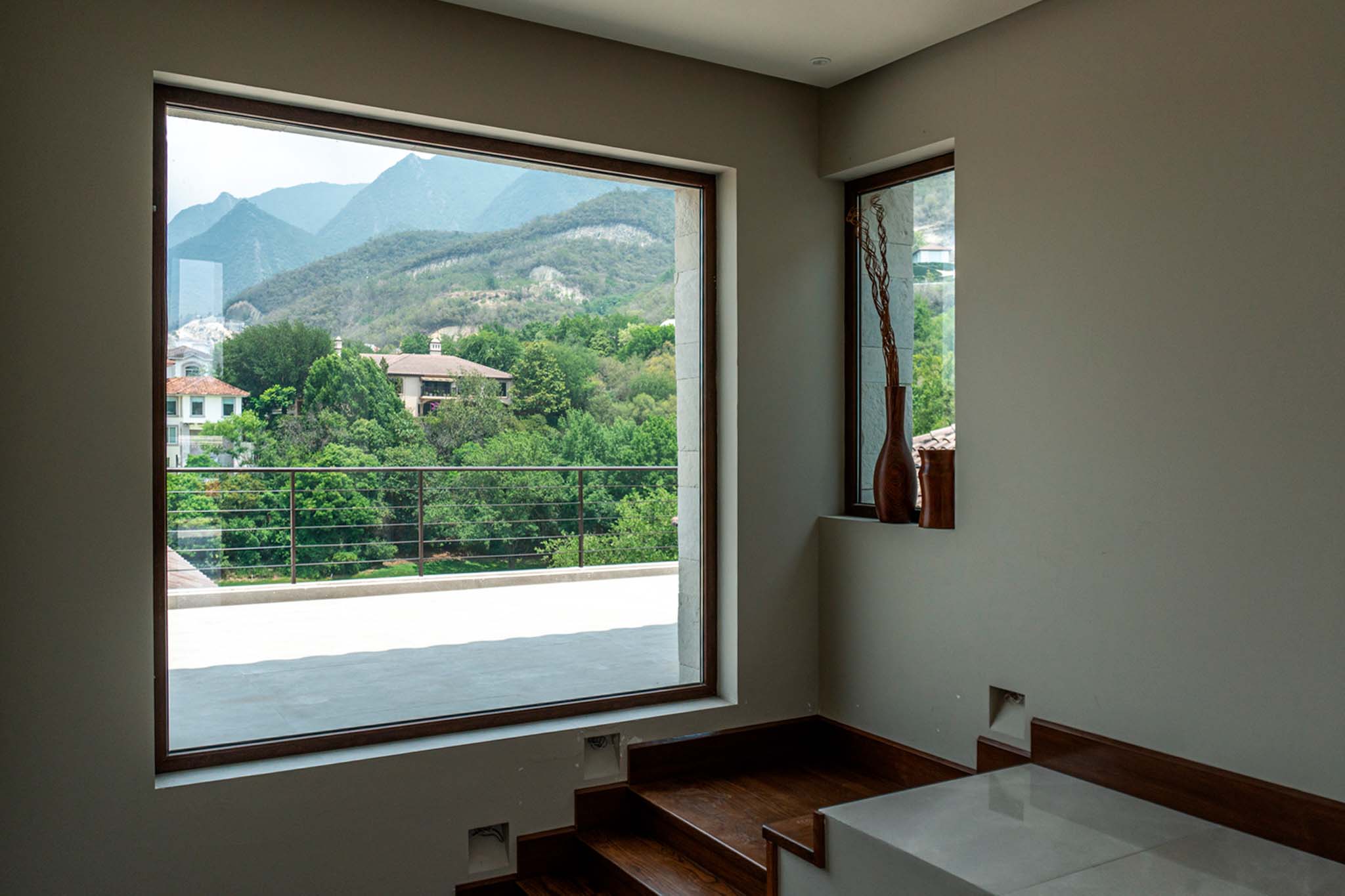

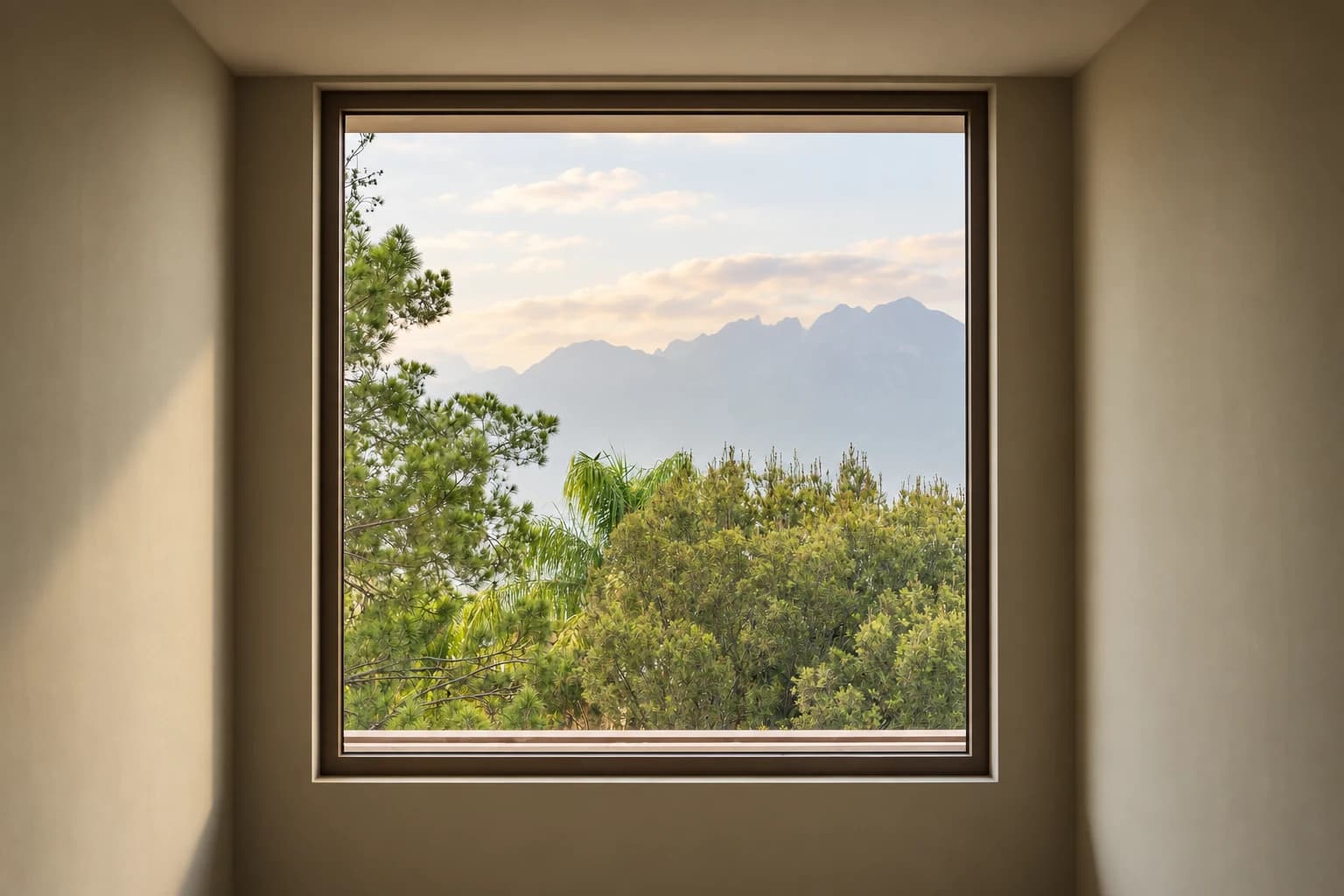

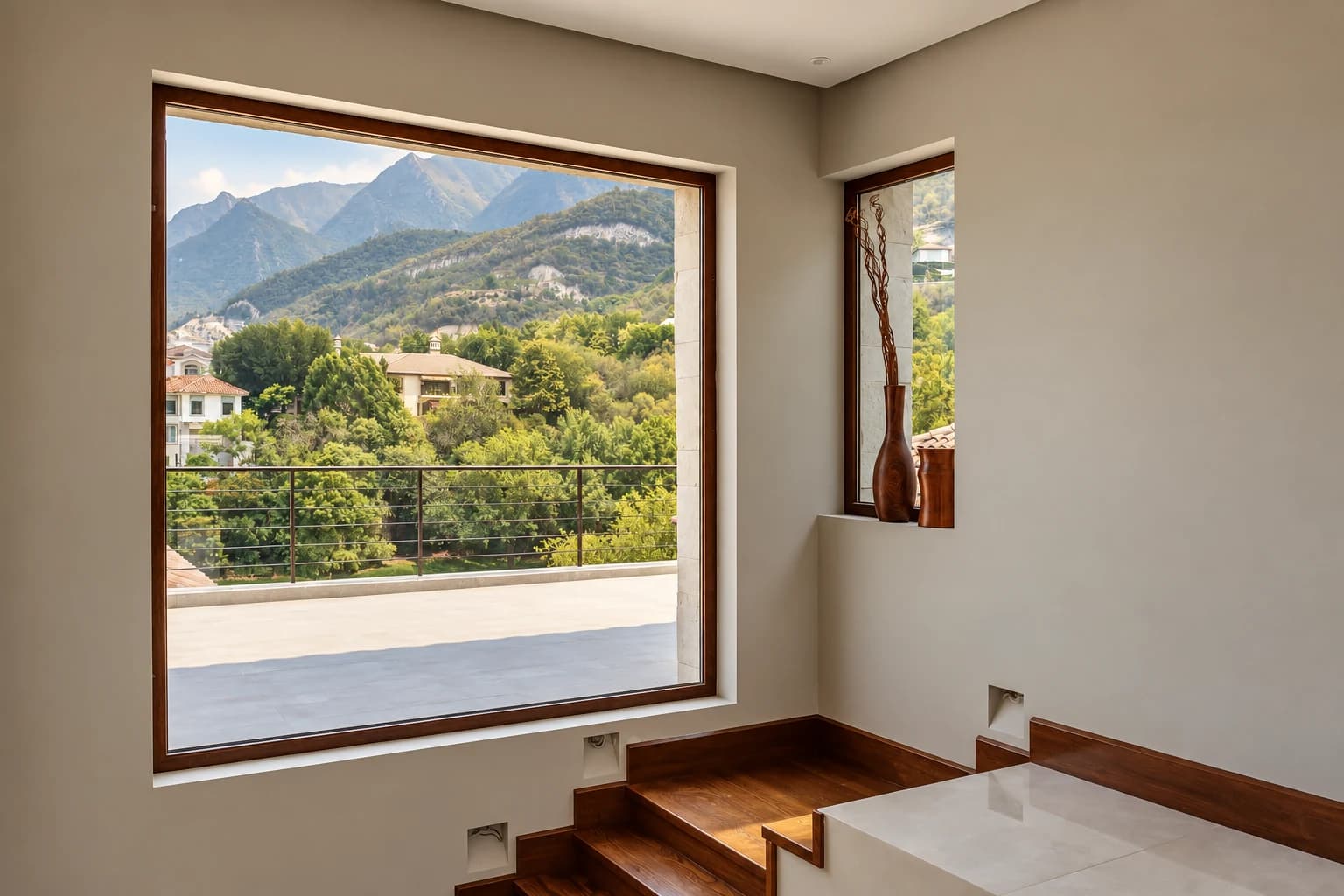

FIJAS

Sistema de apertura

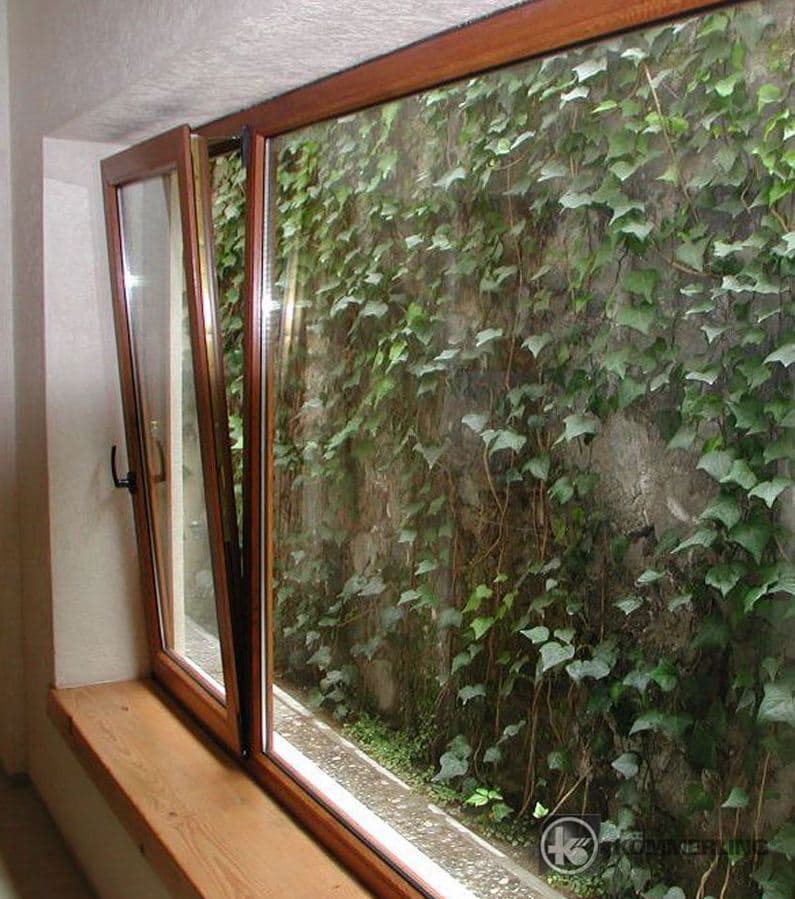

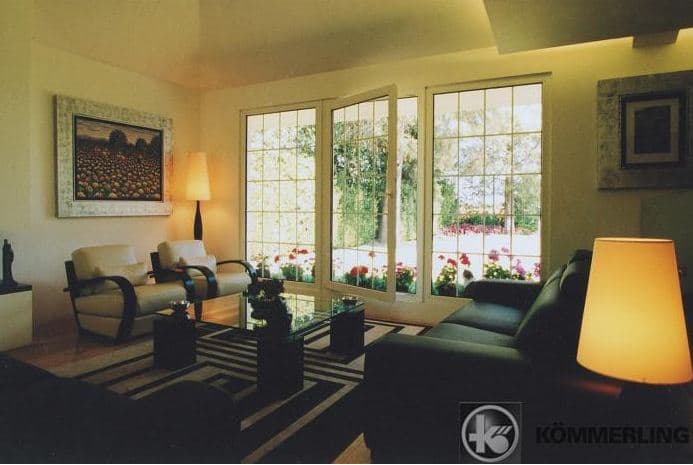

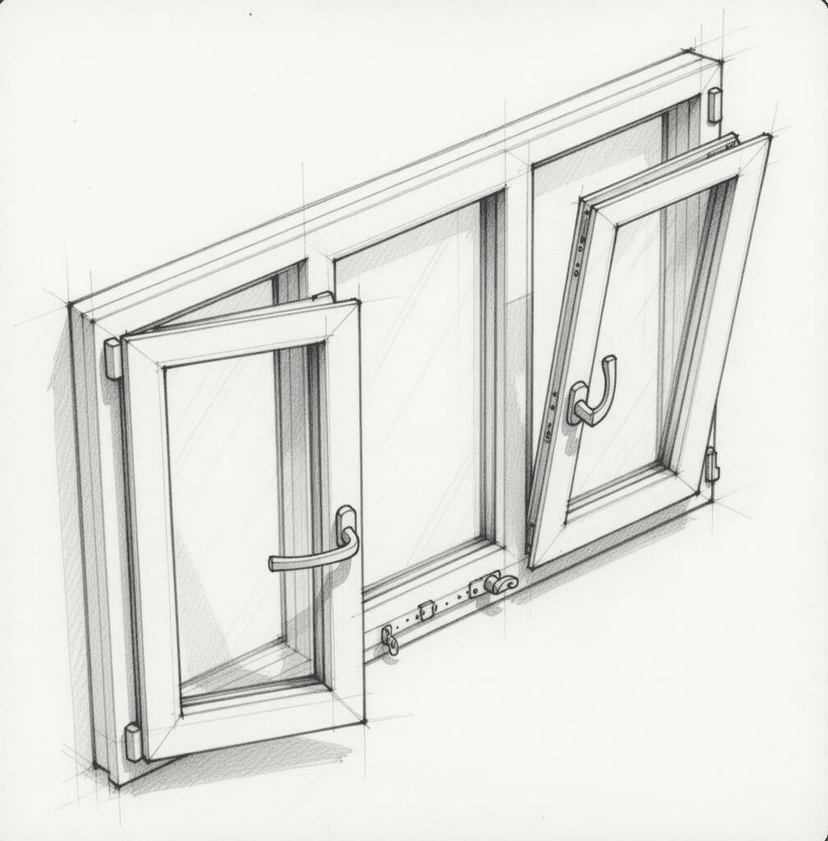

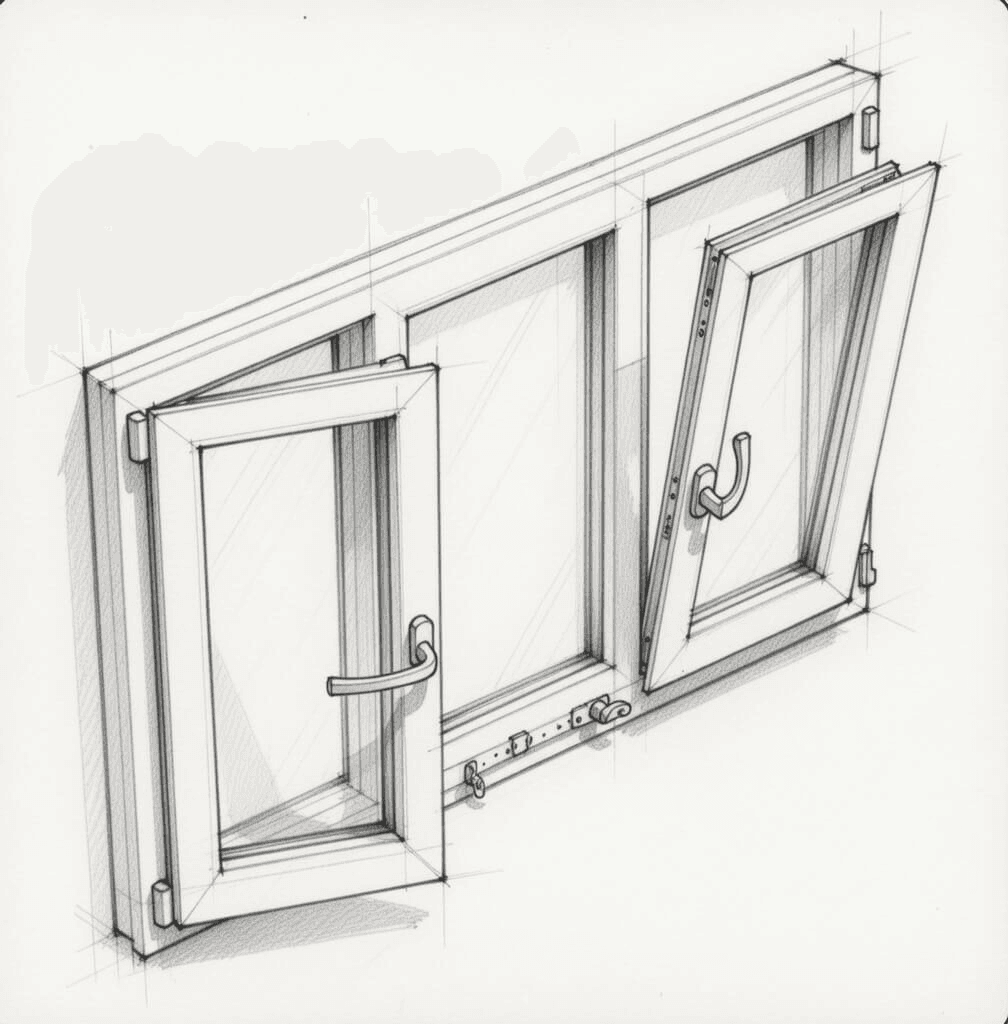

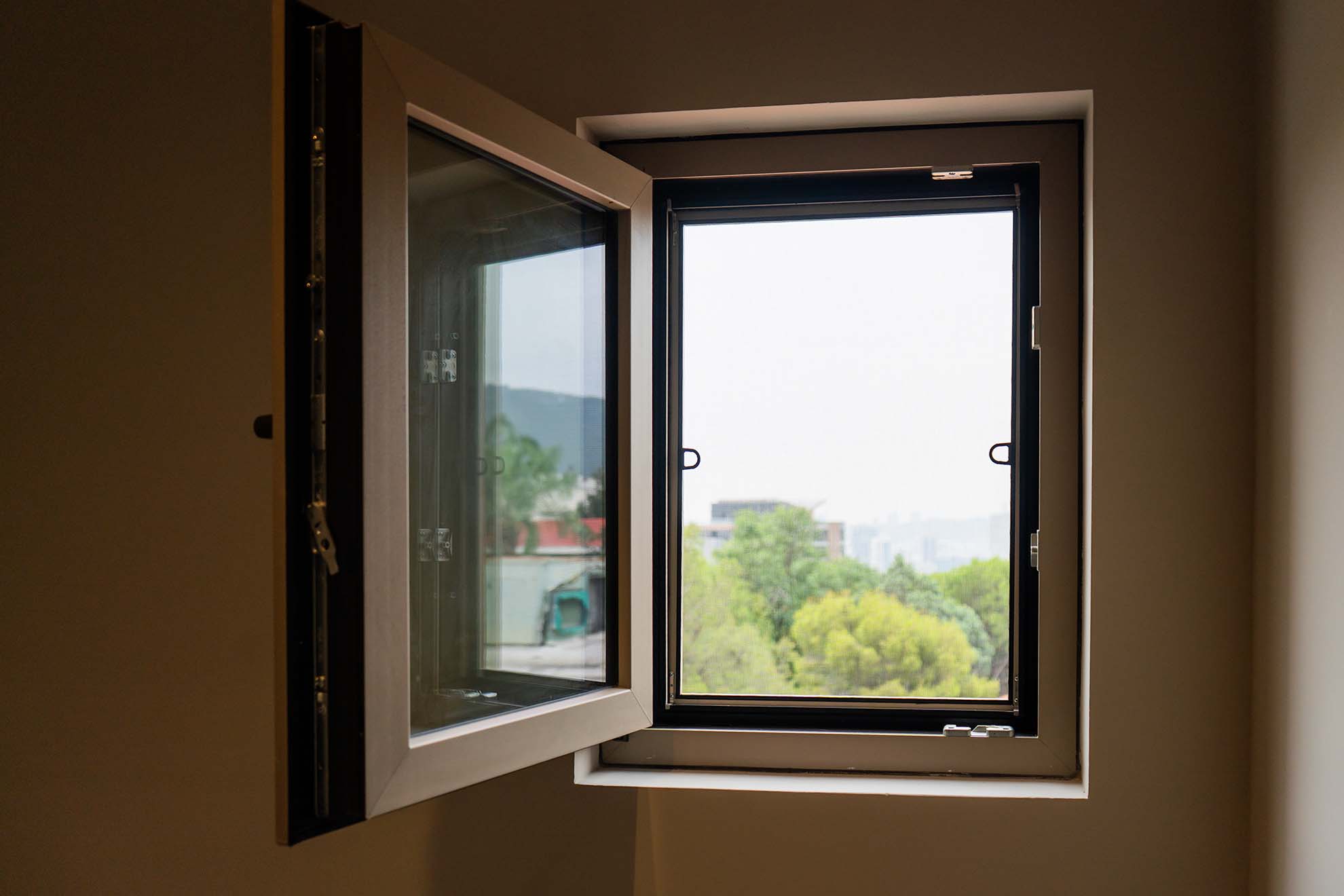

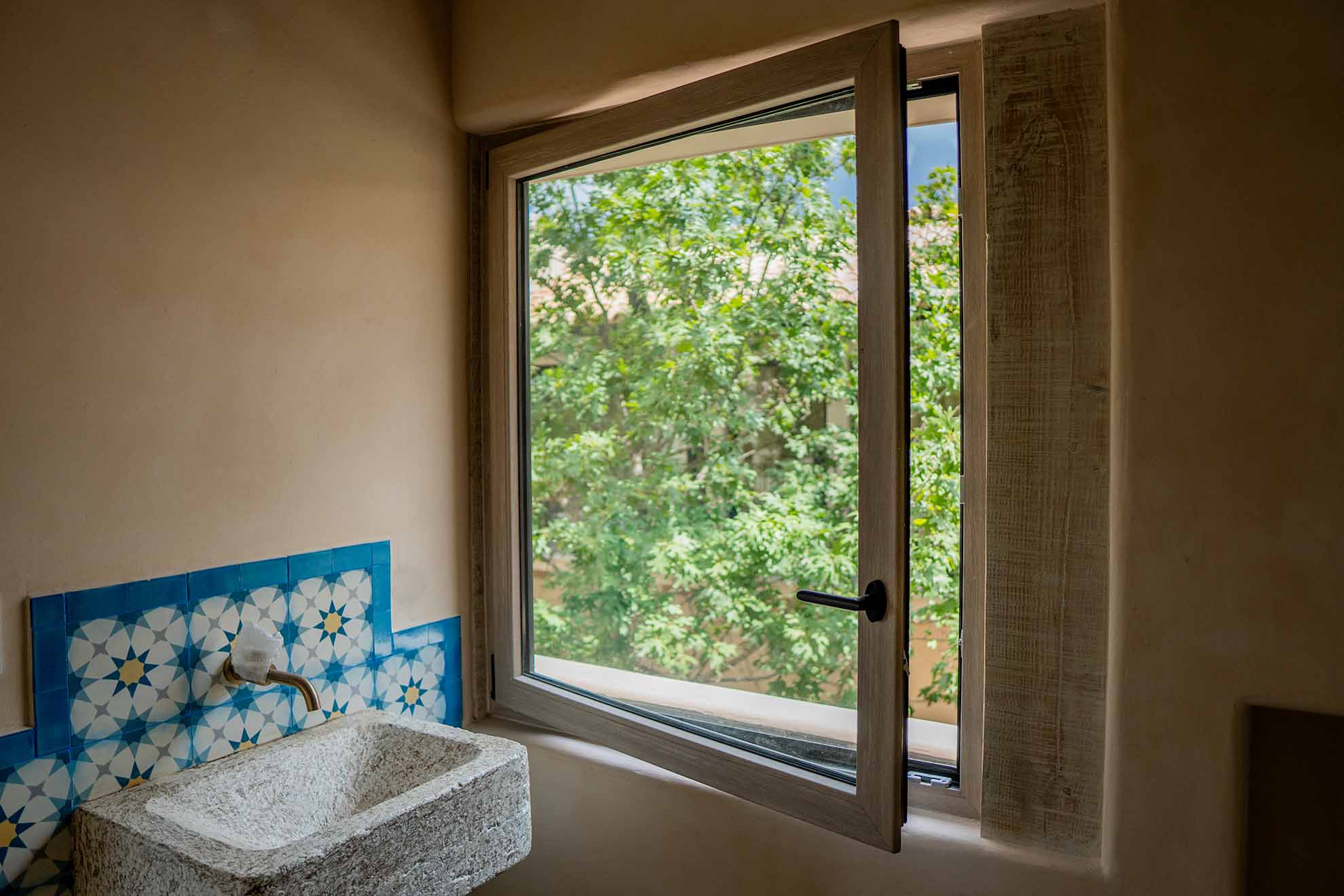

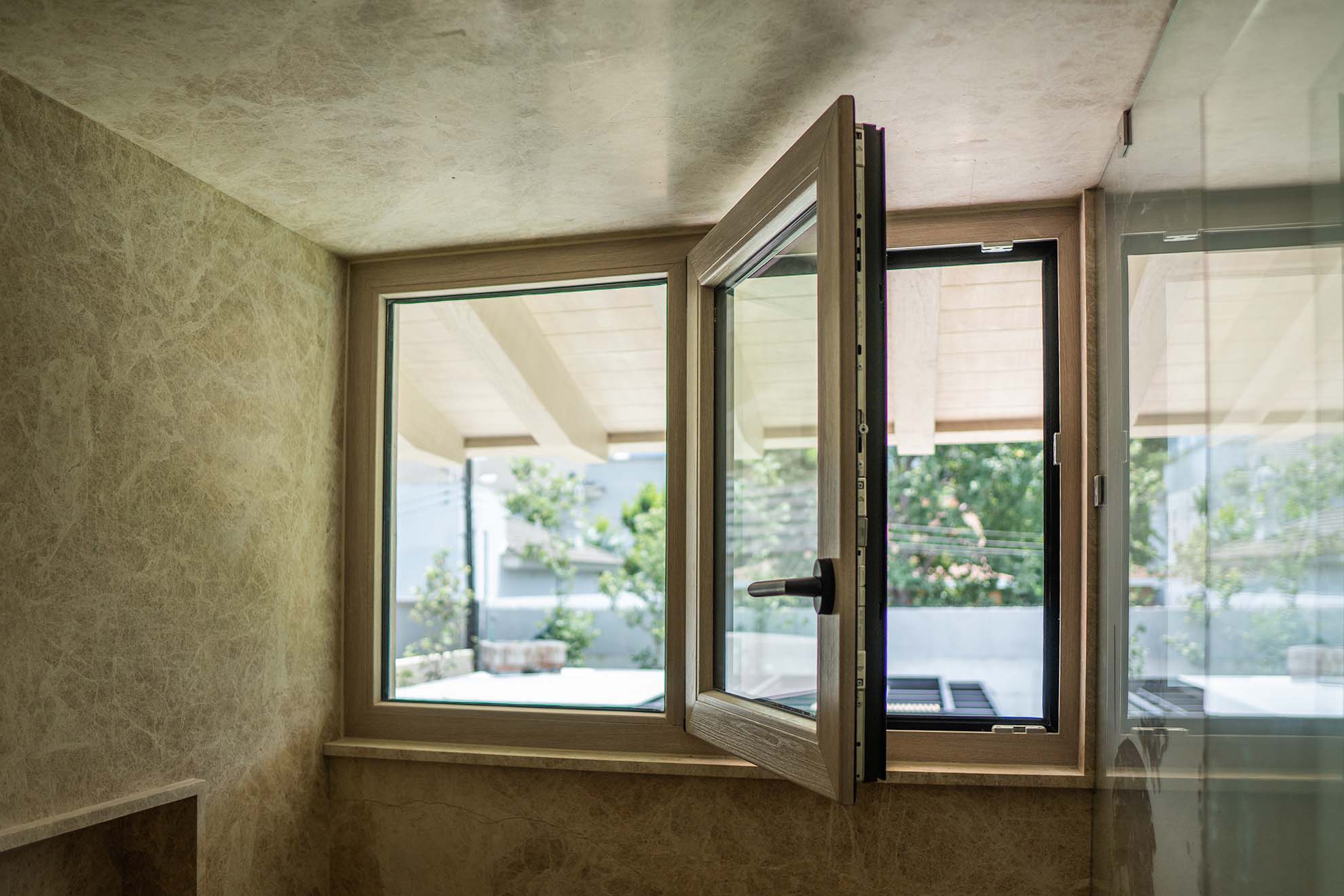

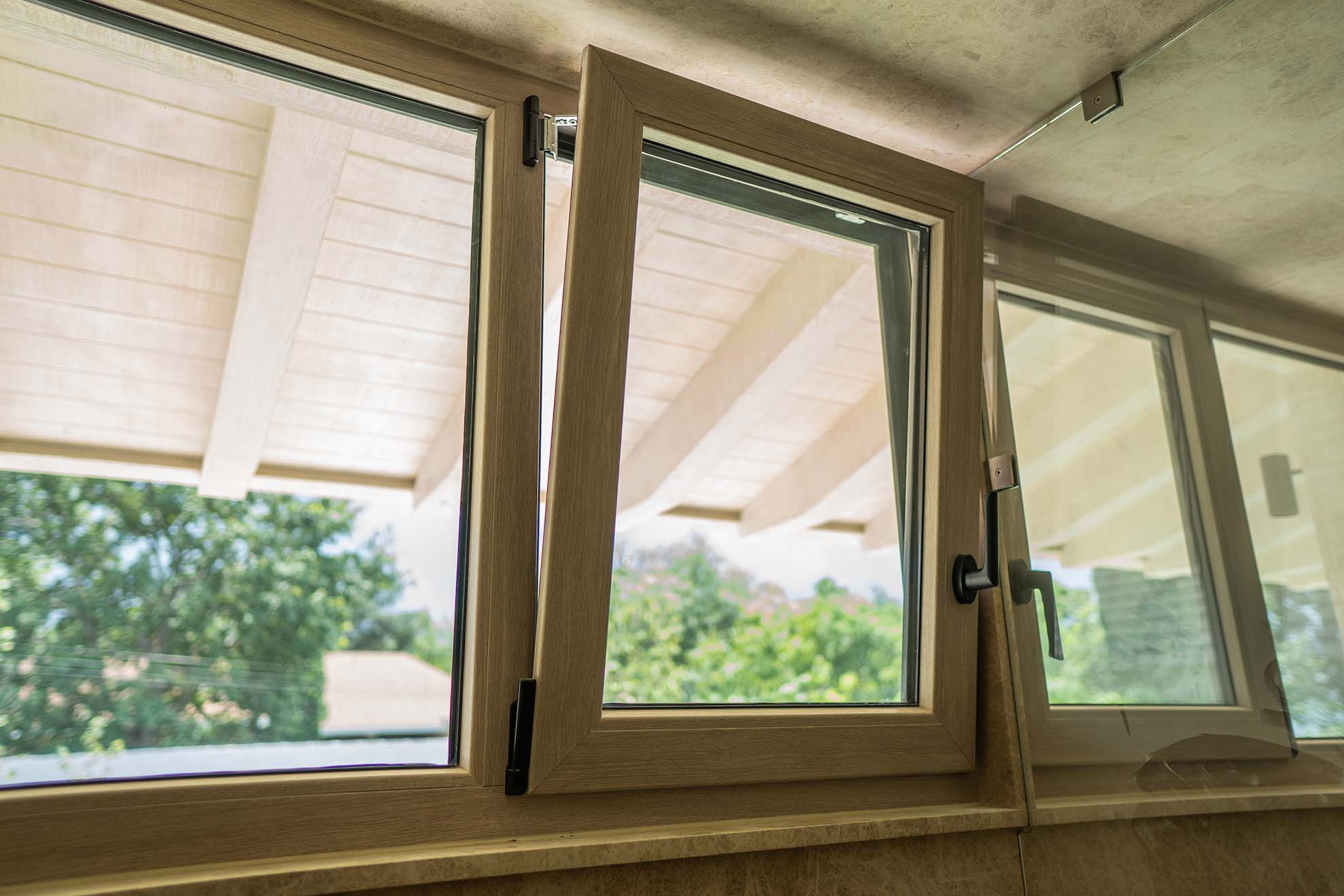

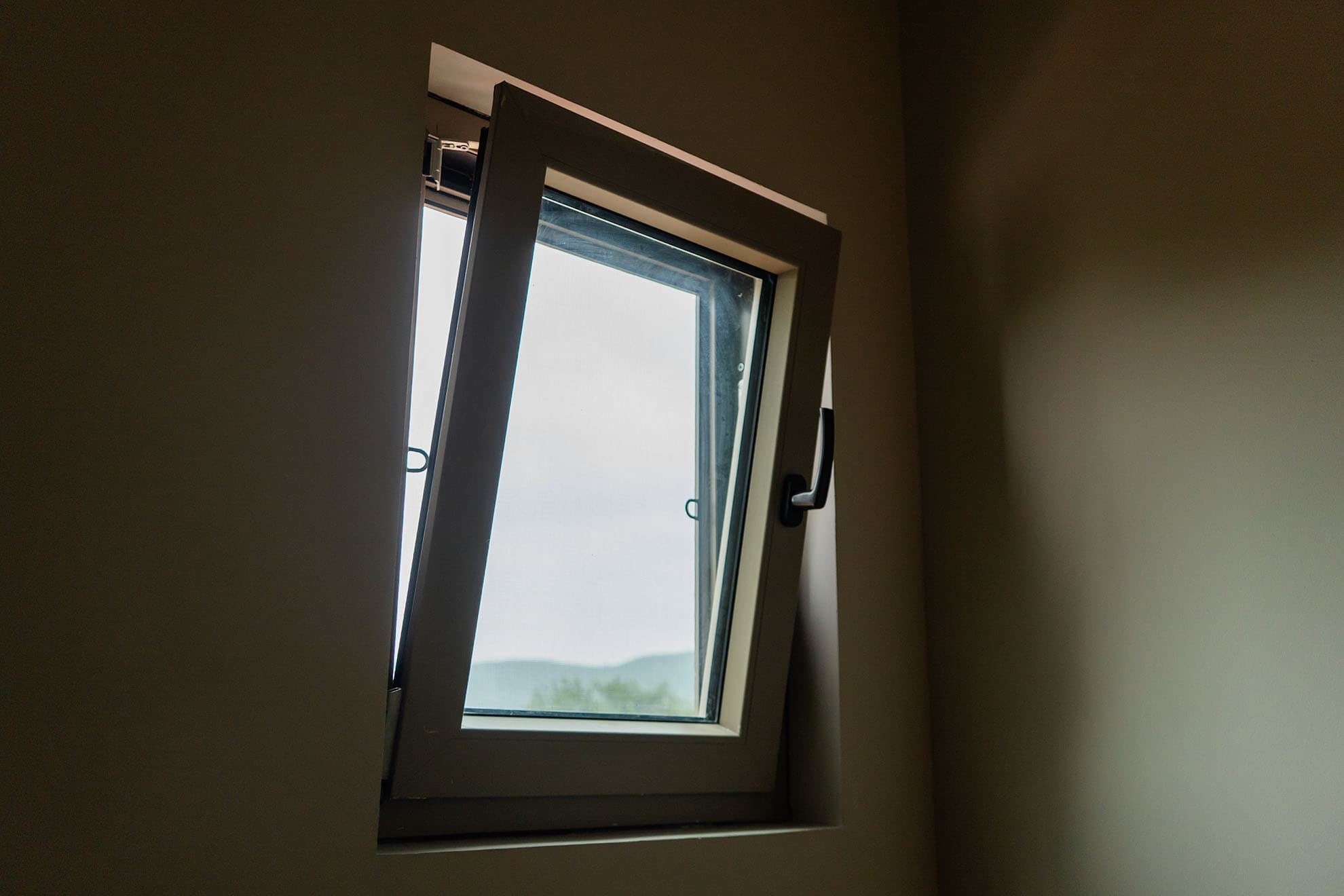

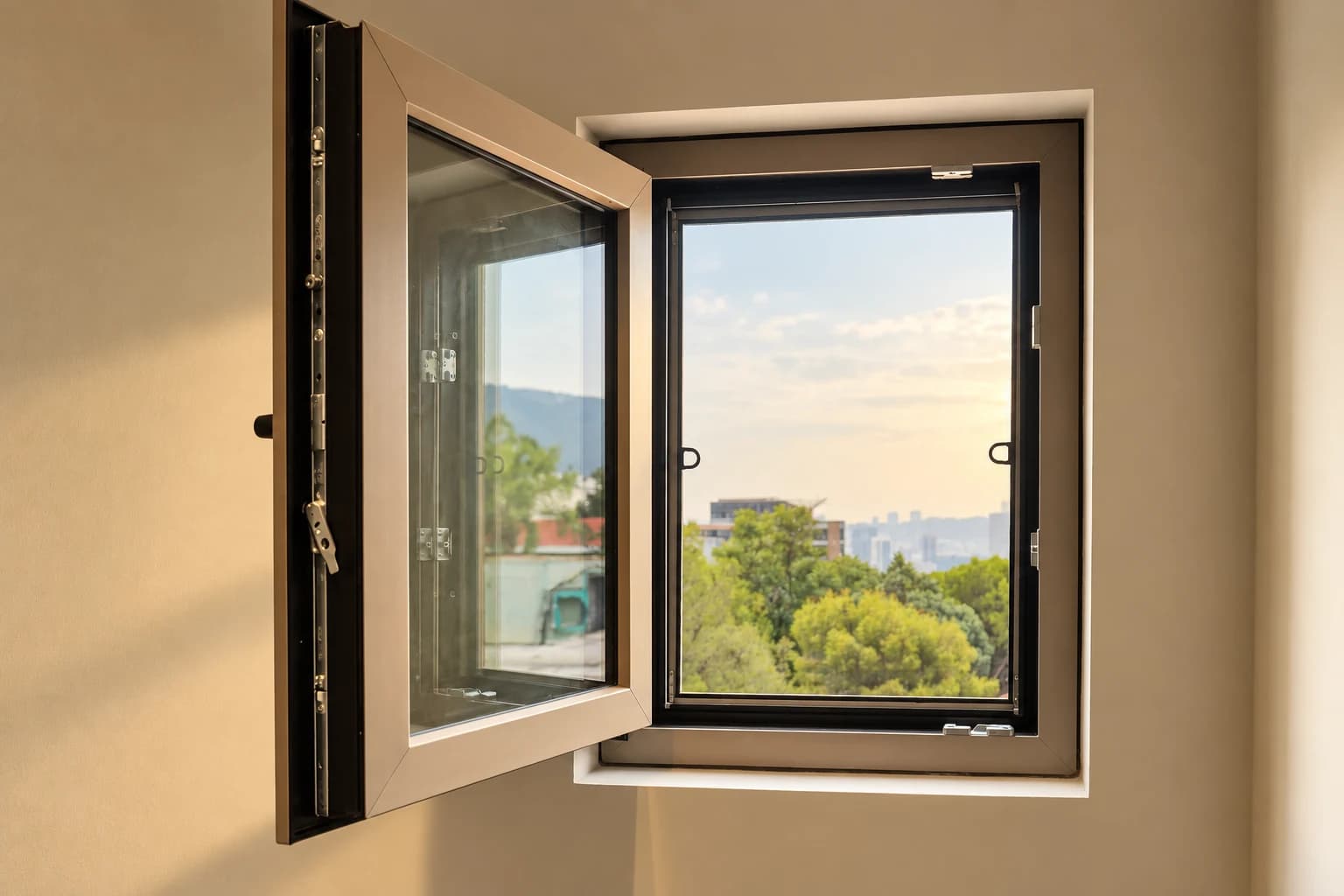

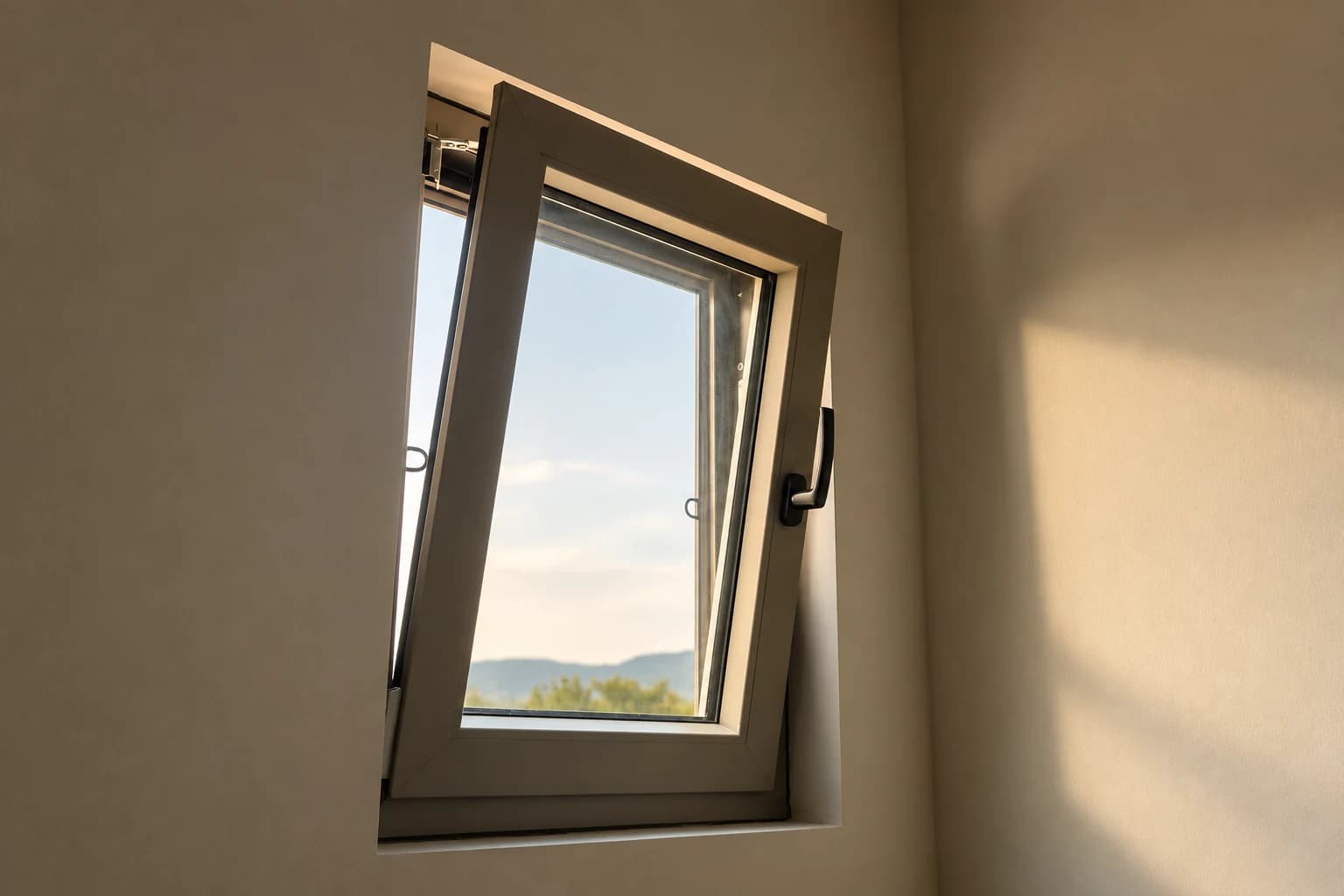

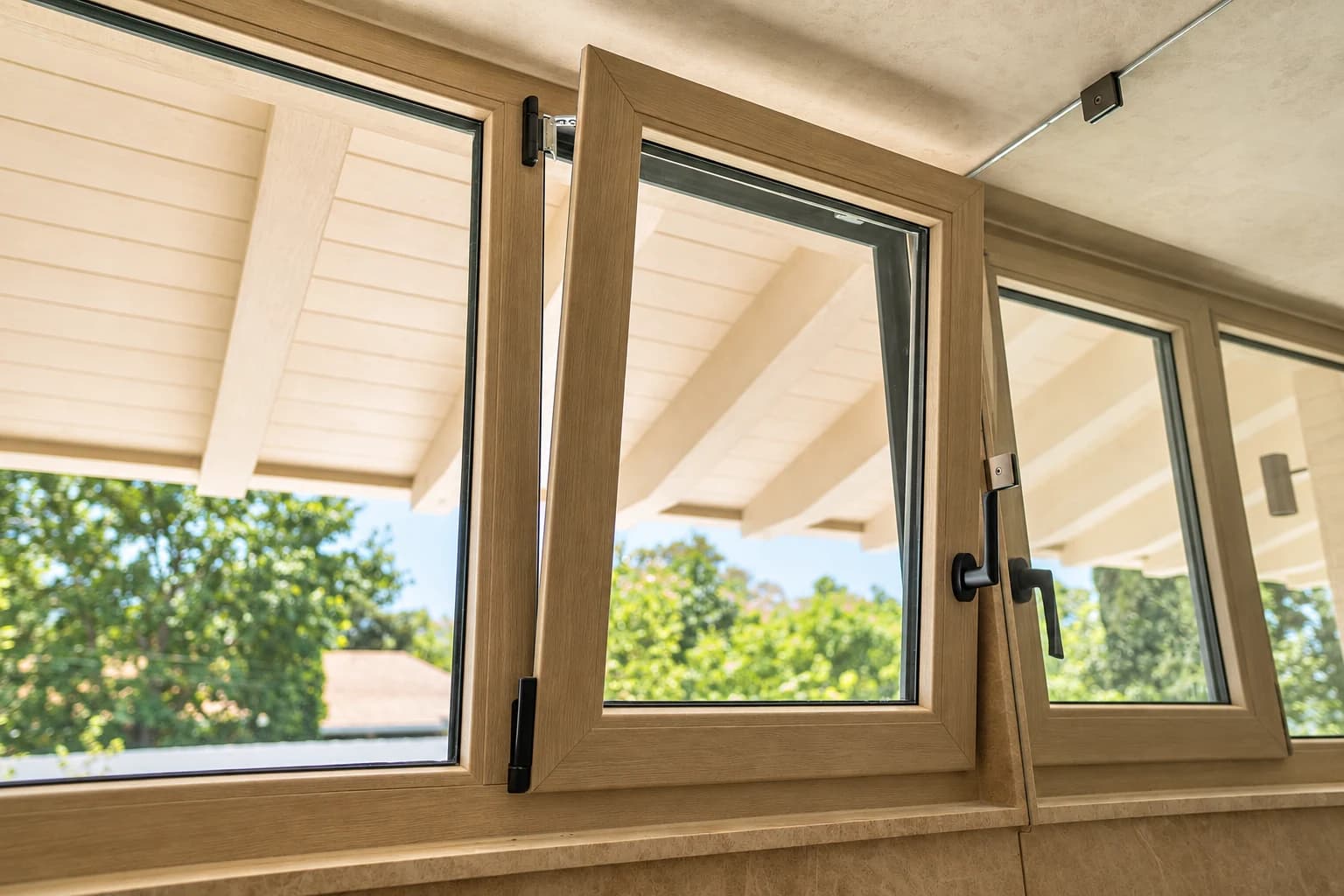

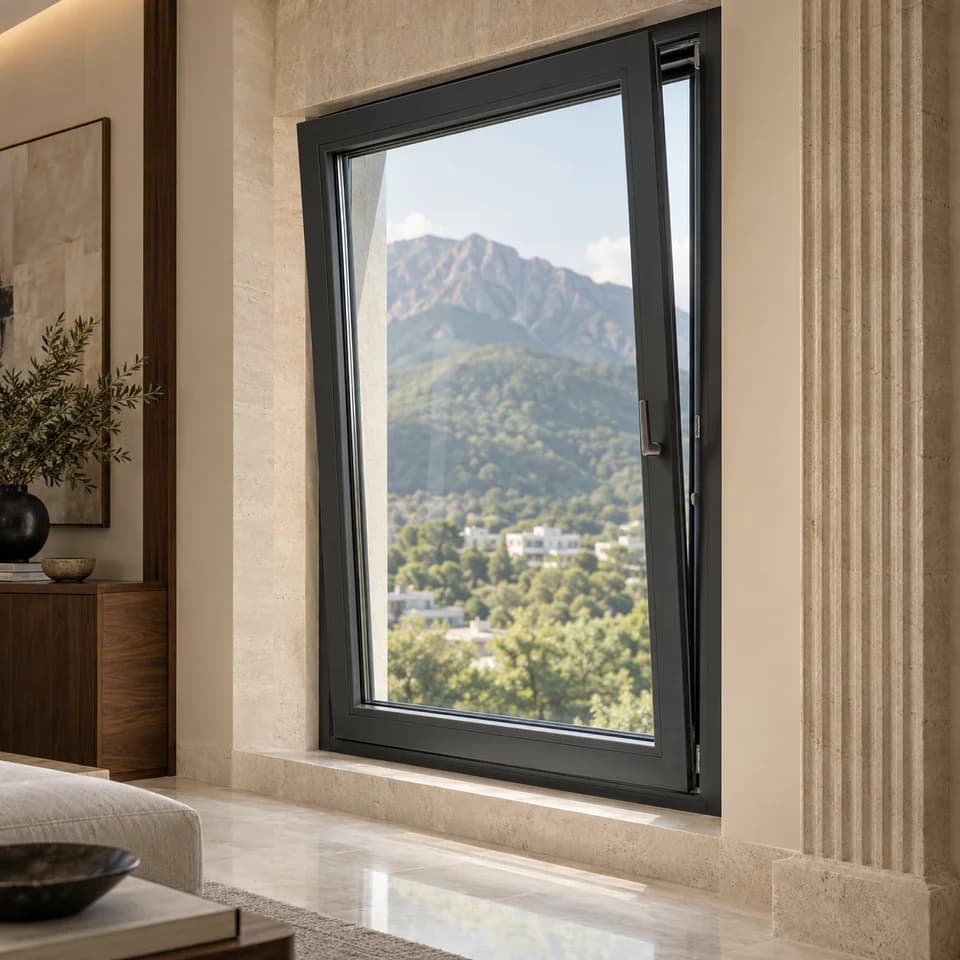

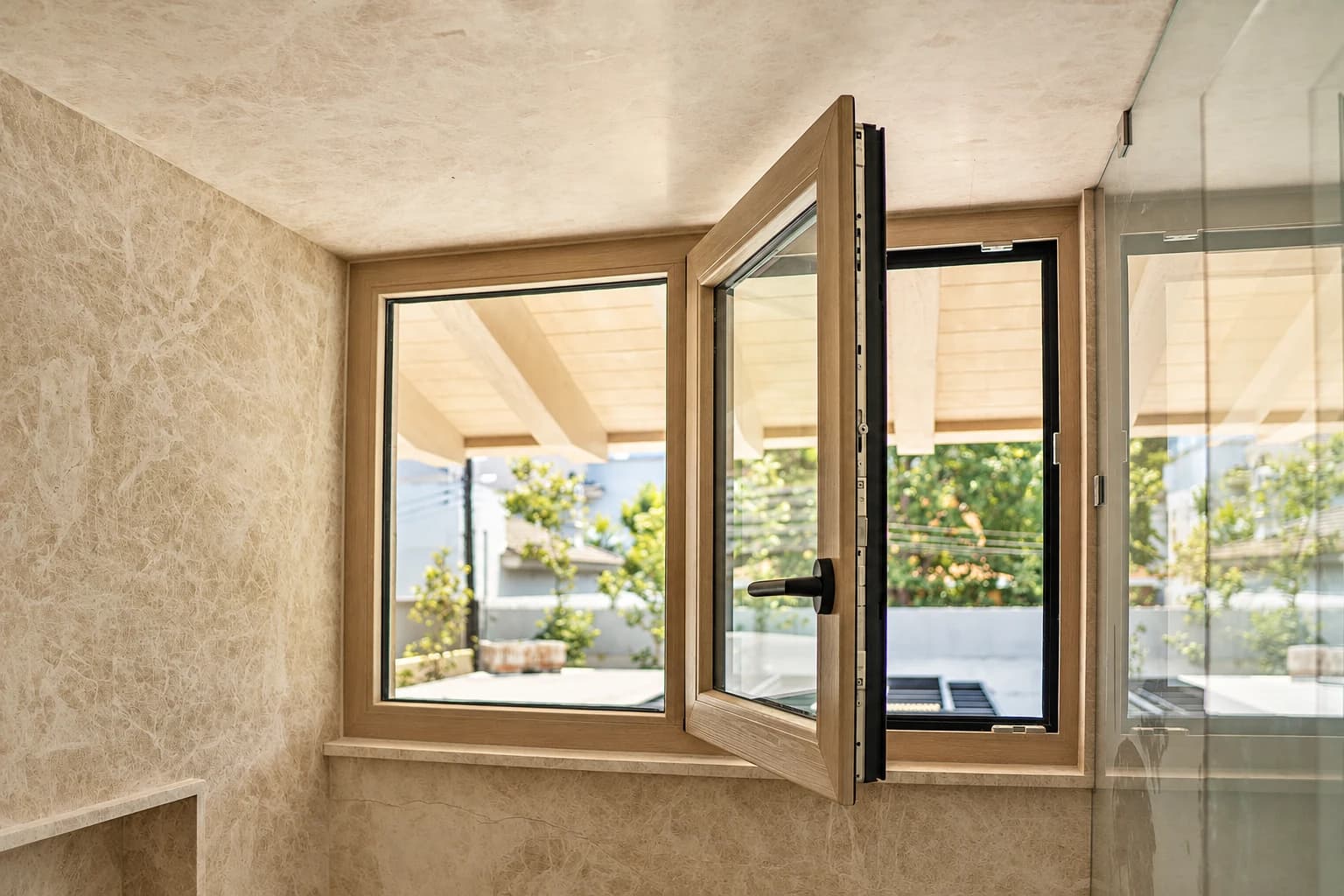

Oscilobatientes

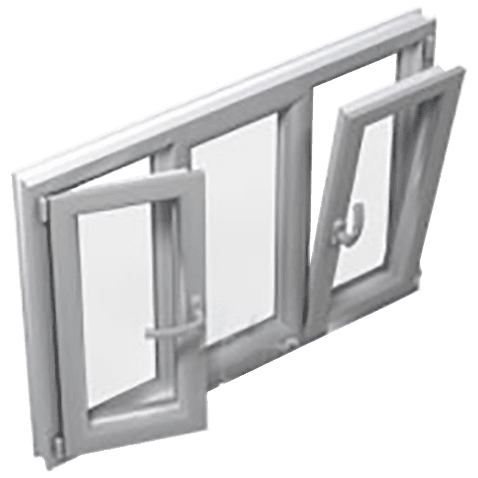

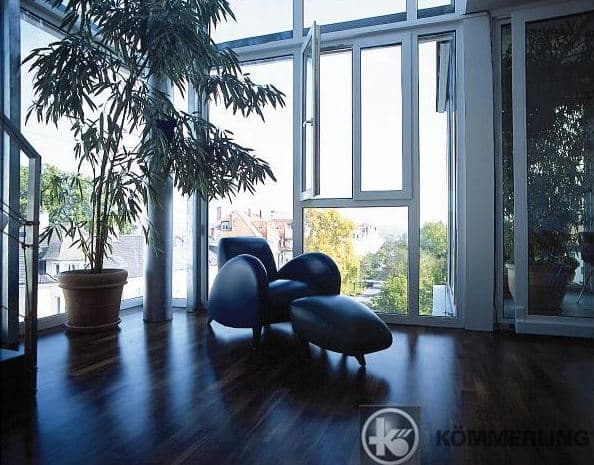

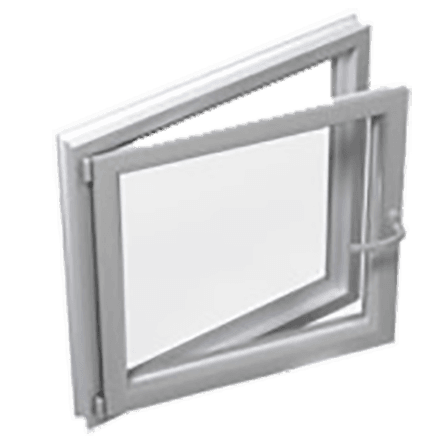

Una sola manilla, dos formas de abrir: como batiente para abrir de par en par, o inclinada hacia dentro por arriba para ventilar con seguridad.

Batiente: Manilla horizontal: la hoja gira sobre sus bisagras para abrir del todo.
Oscilante: Manilla arriba: la hoja bascula desde abajo y ventila sin invadir la habitación.
Cerrada: Manilla abajo: los bulones entran en los cerraderos y la hoja sella contra las juntas.

Manilla: un solo mando para los tres modosCremona, bulones y cerraderos en el cantoBisagra inferior y compás: los ejes de giroLa manilla mueve una cremona que recorre el canto de la hoja. Abajo, sus bulones quedan dentro de los cerraderos del marco y la hoja se aprieta contra las juntas. En horizontal, los bulones salen y la hoja gira como batiente sobre la bisagra inferior y el compás. Arriba, el brazo del compás se despliega y la hoja bascula sobre su canto inferior: se abre unos 14 cm por arriba para ventilar sin invadir la habitación. Un bloqueo de falsa maniobra impide girar la manilla con la hoja abierta, por eso la hoja se cierra antes de cambiar de modo.

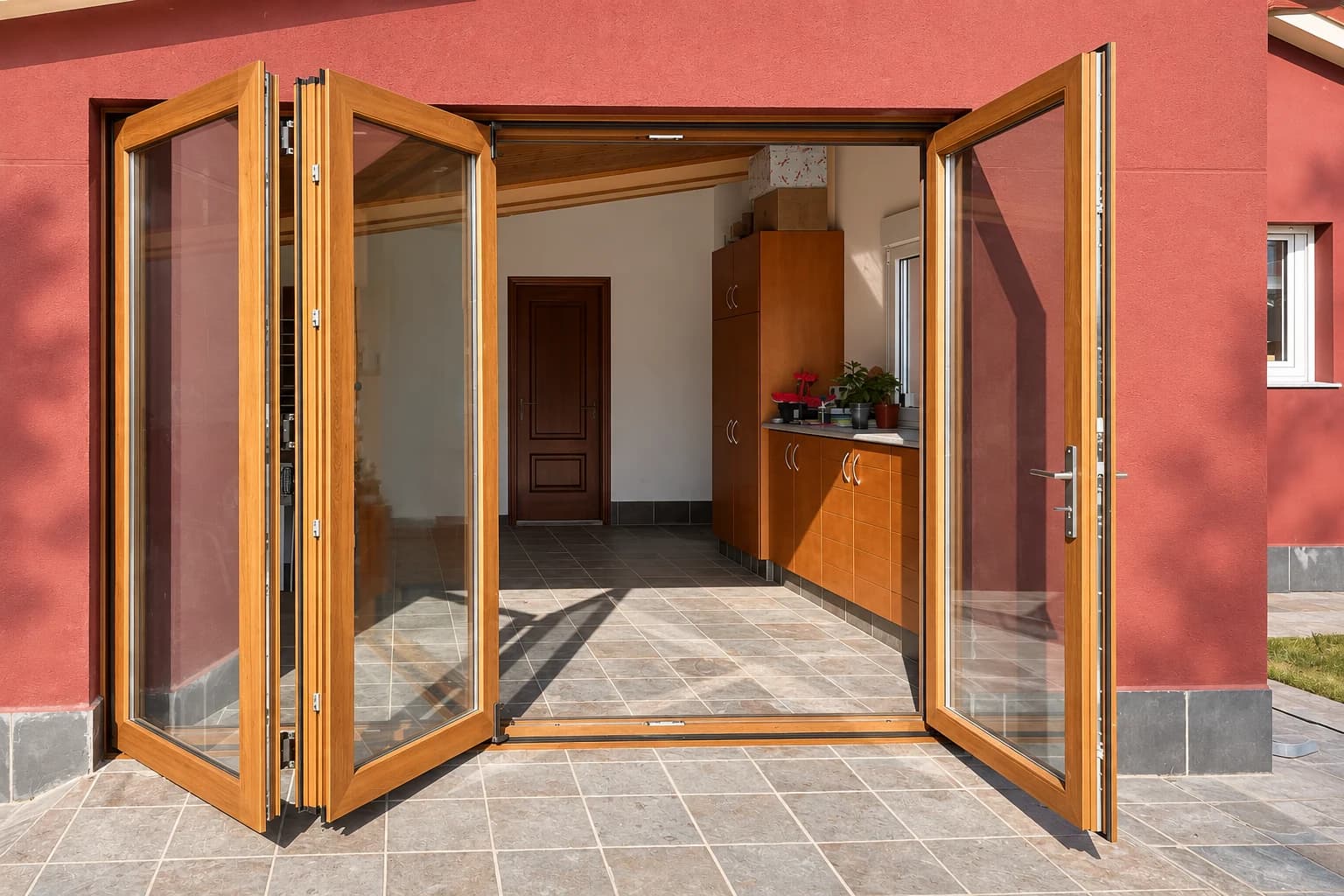

Sistema de apertura

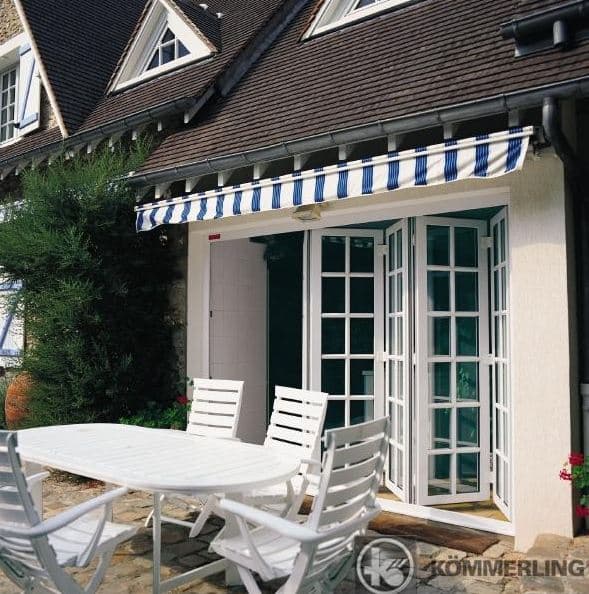

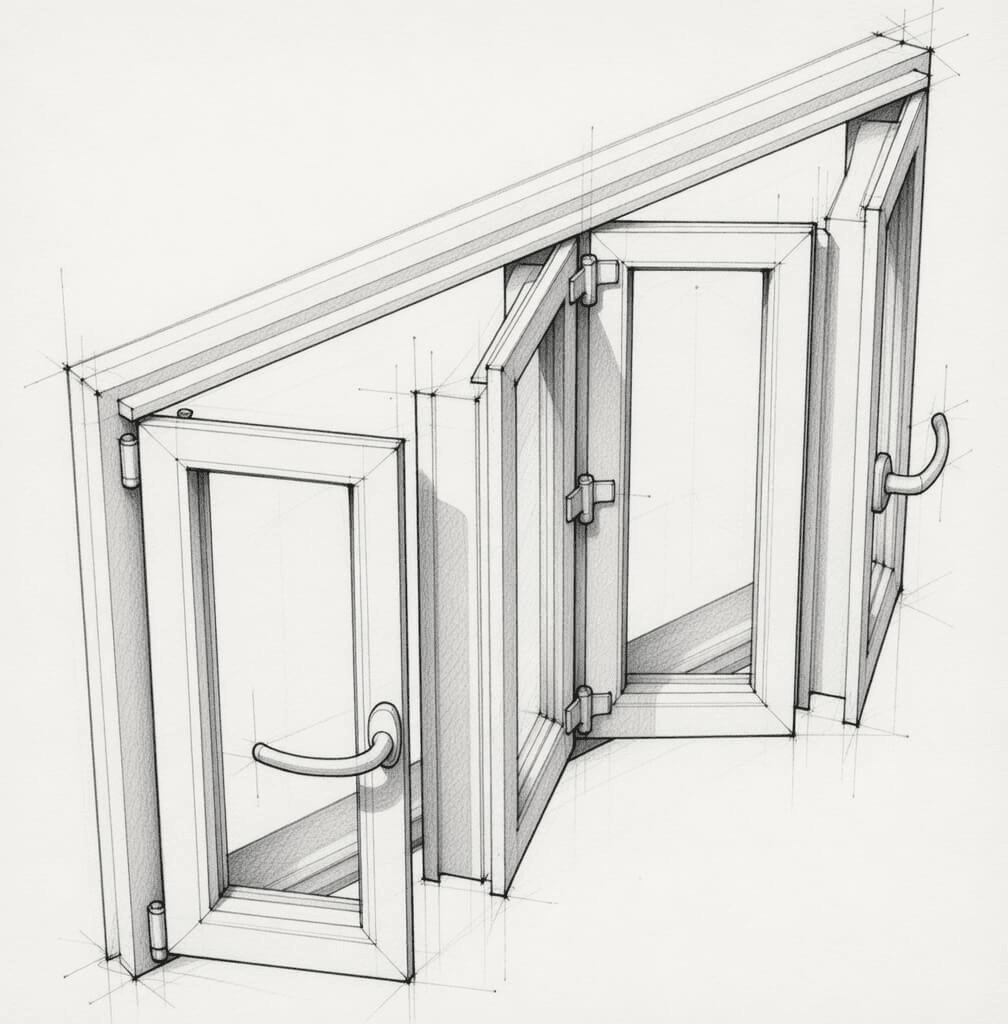

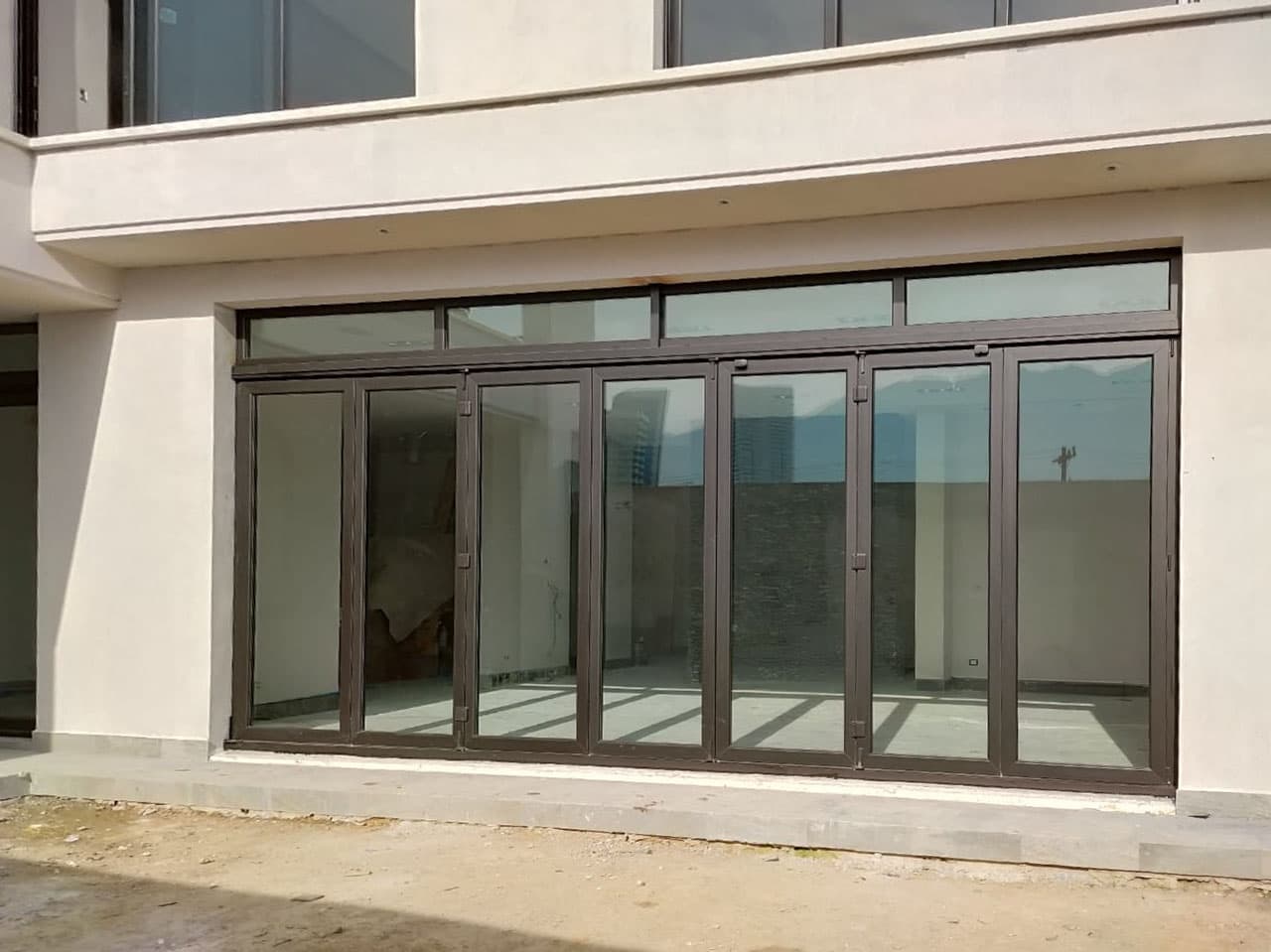

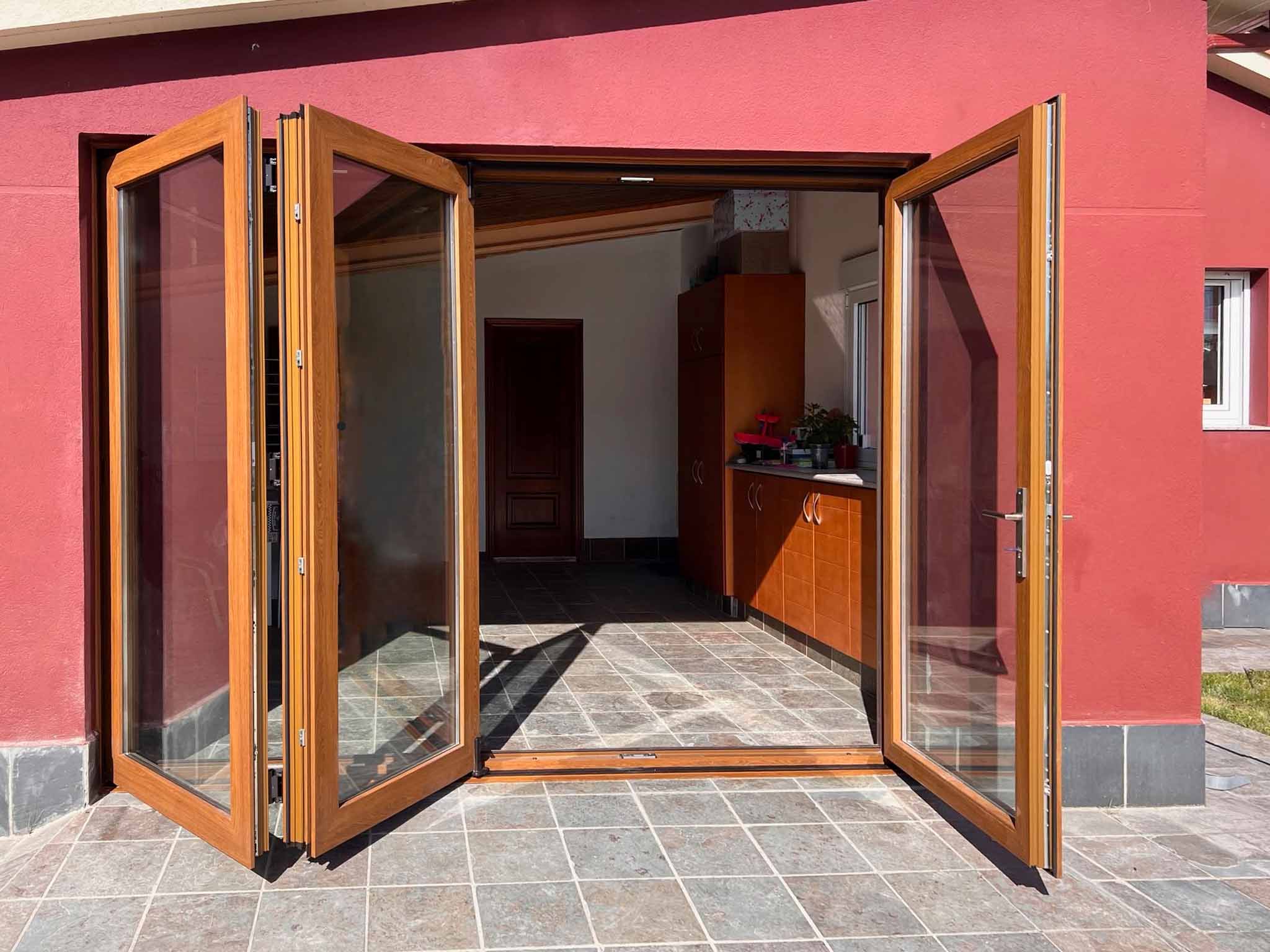

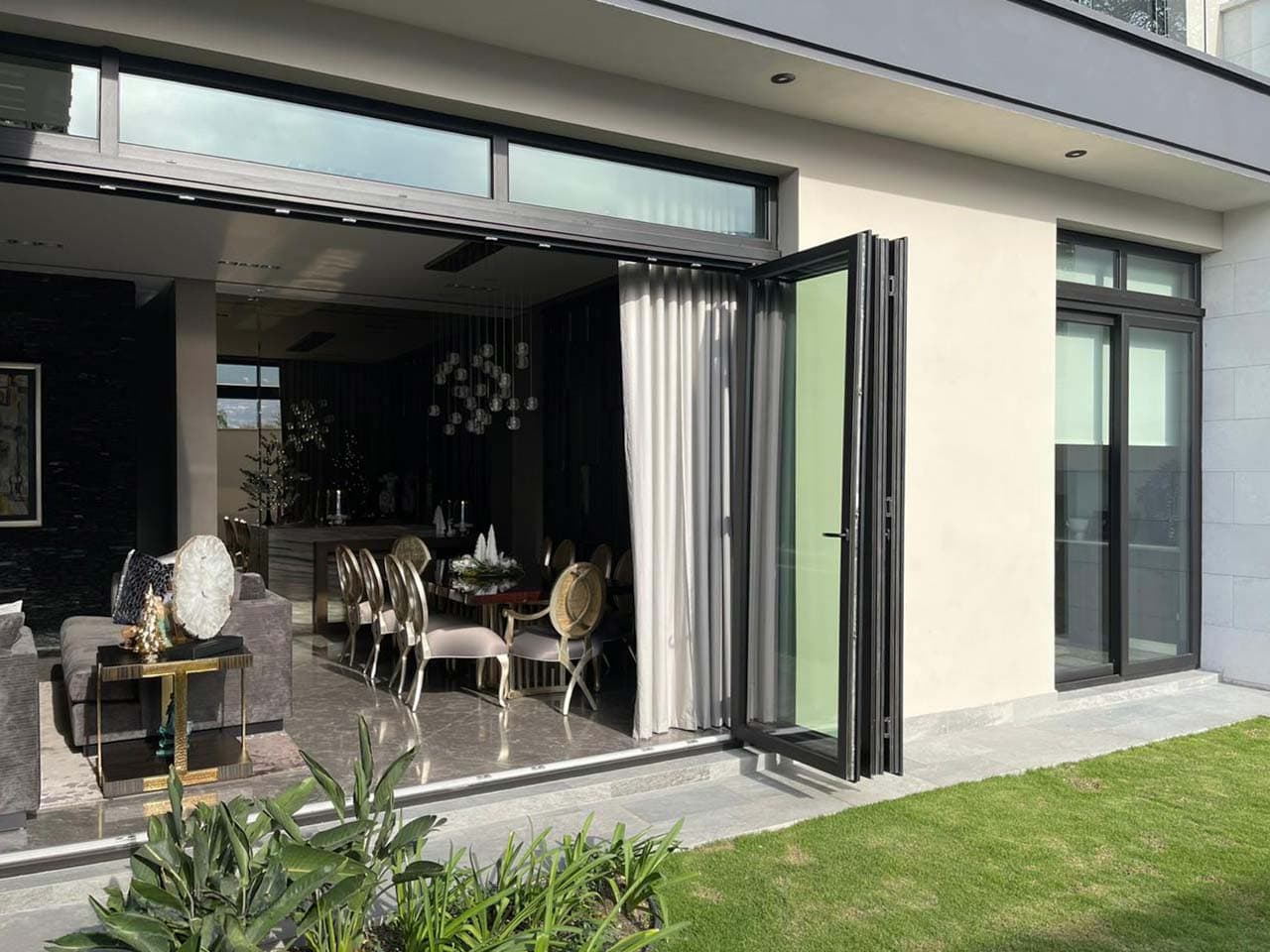

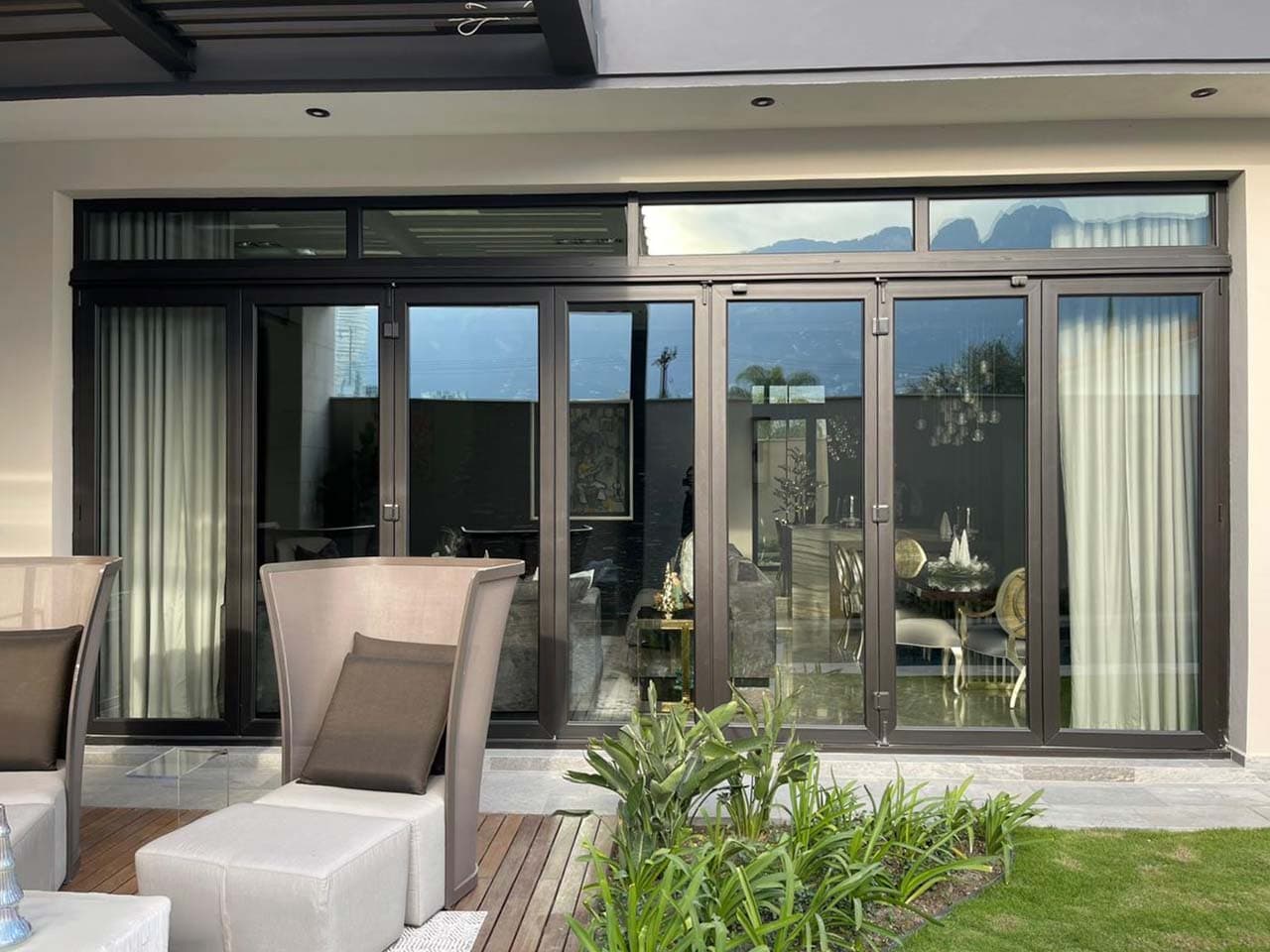

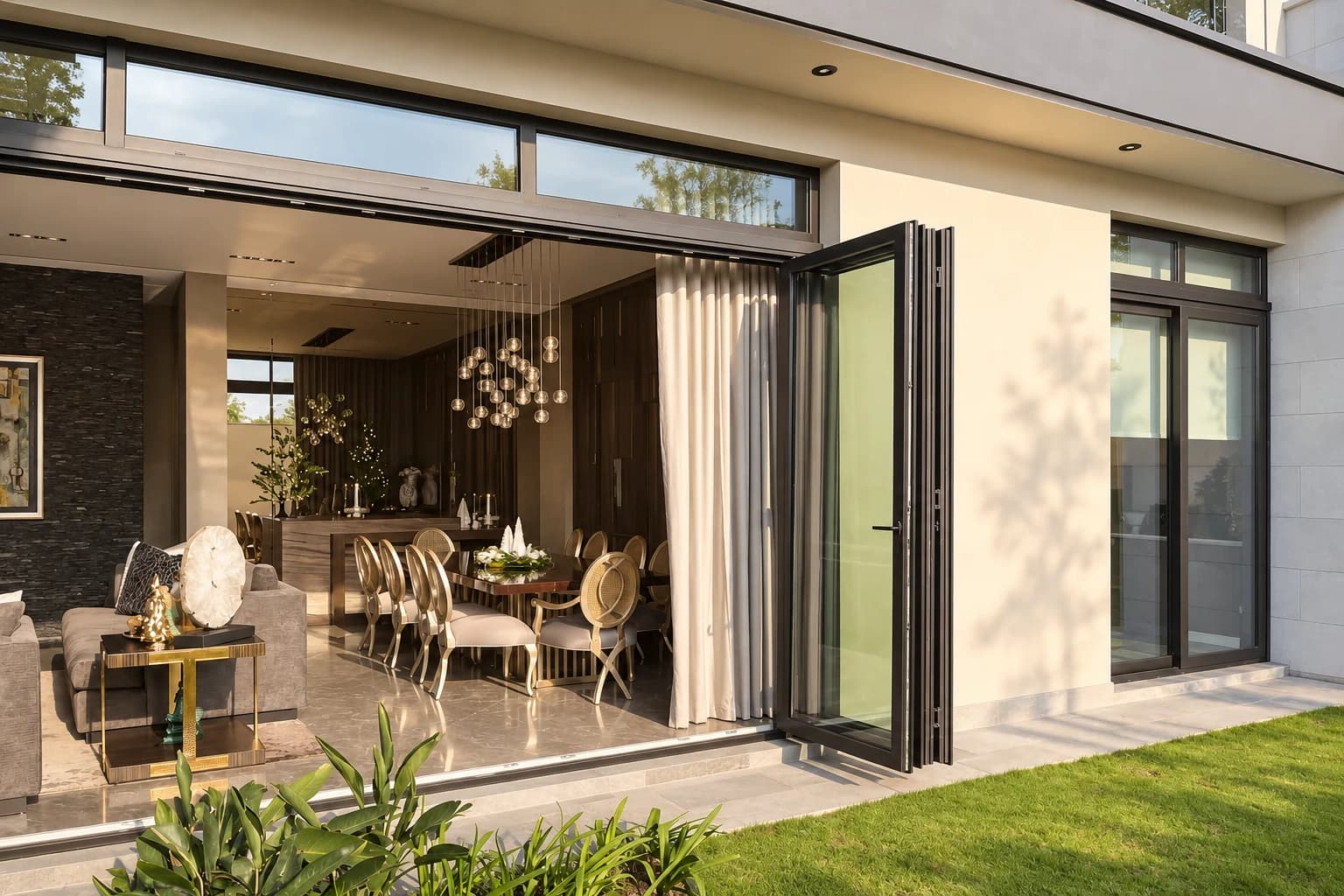

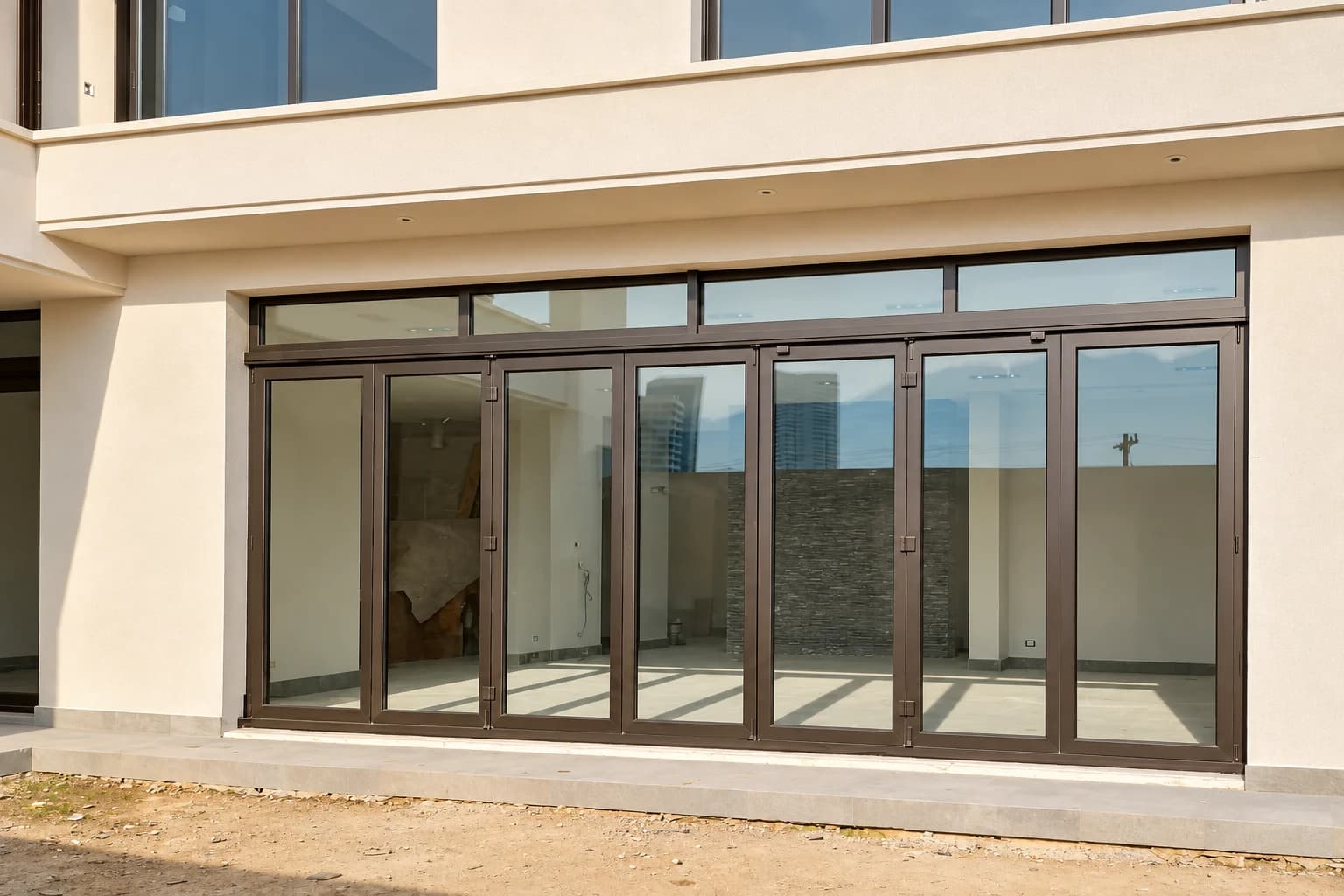

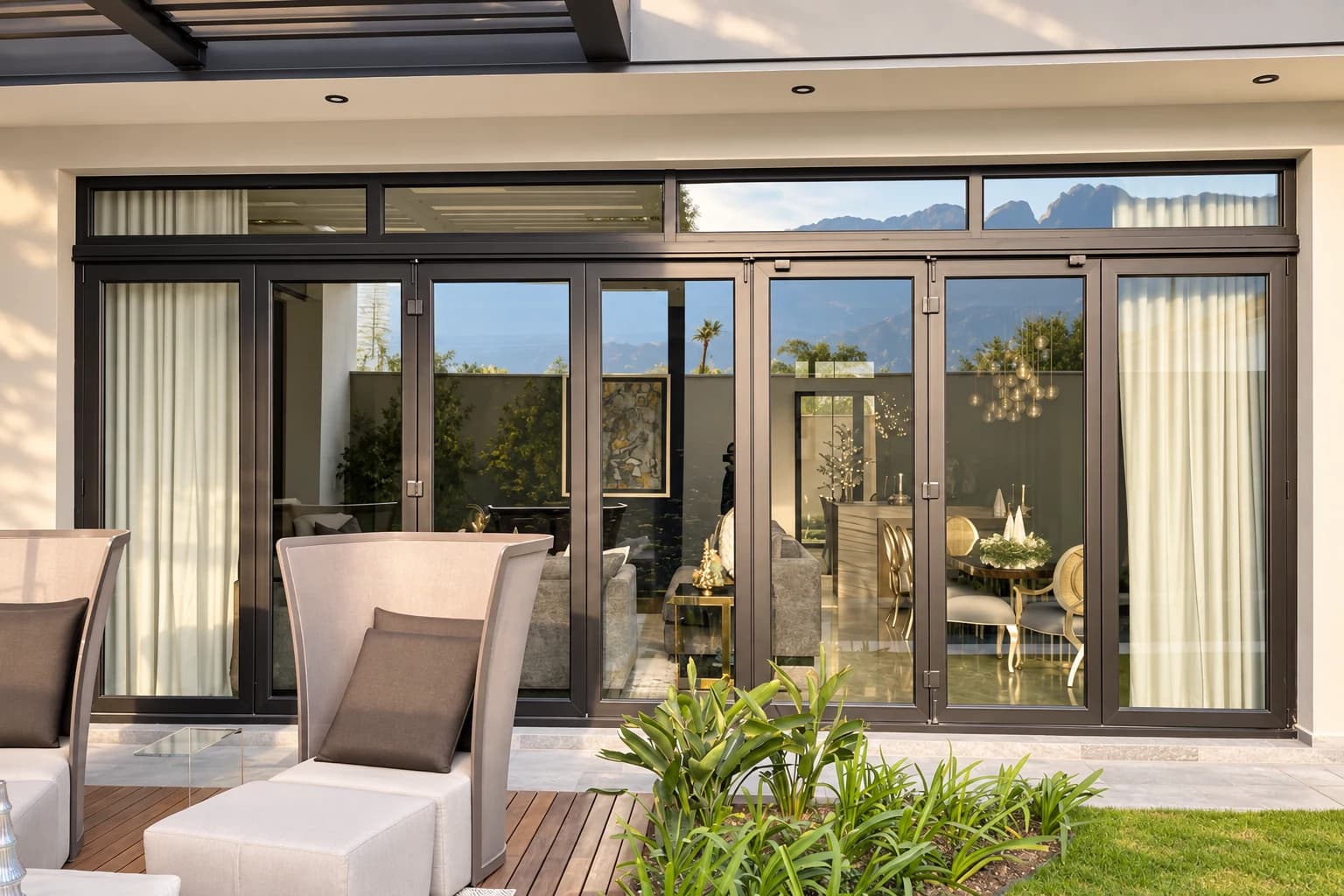

Plegables

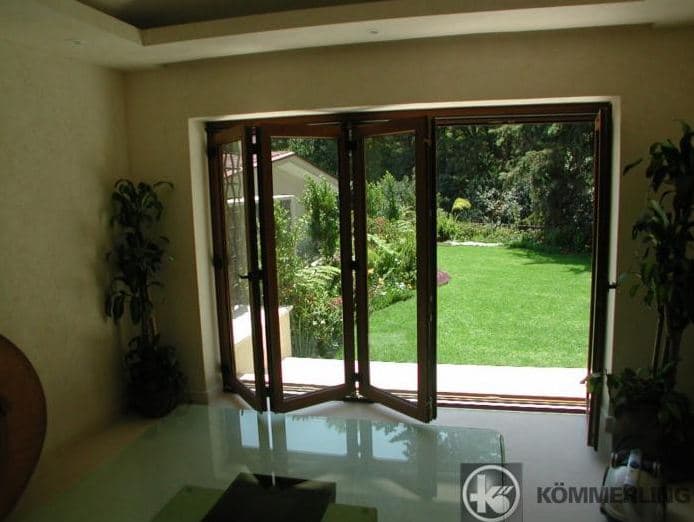

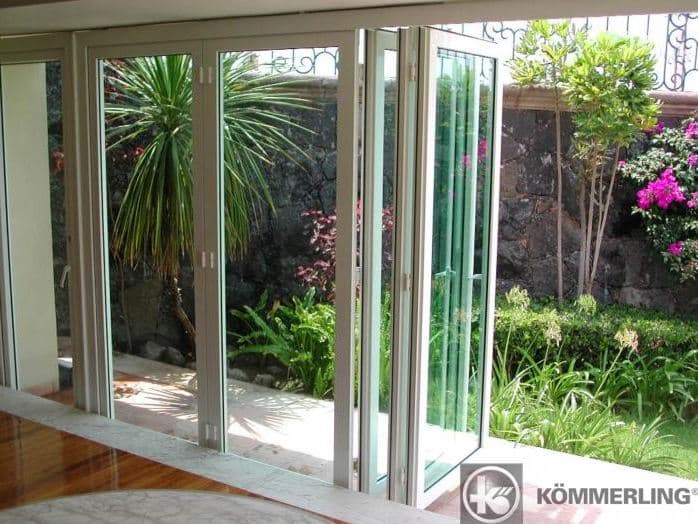

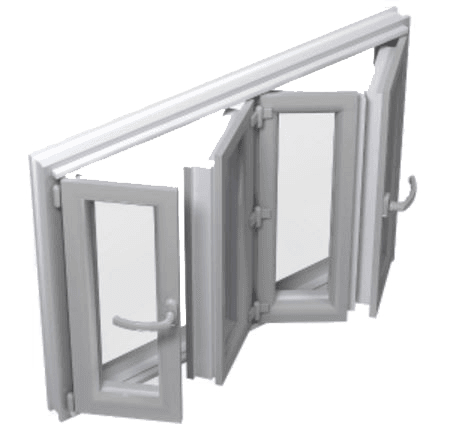

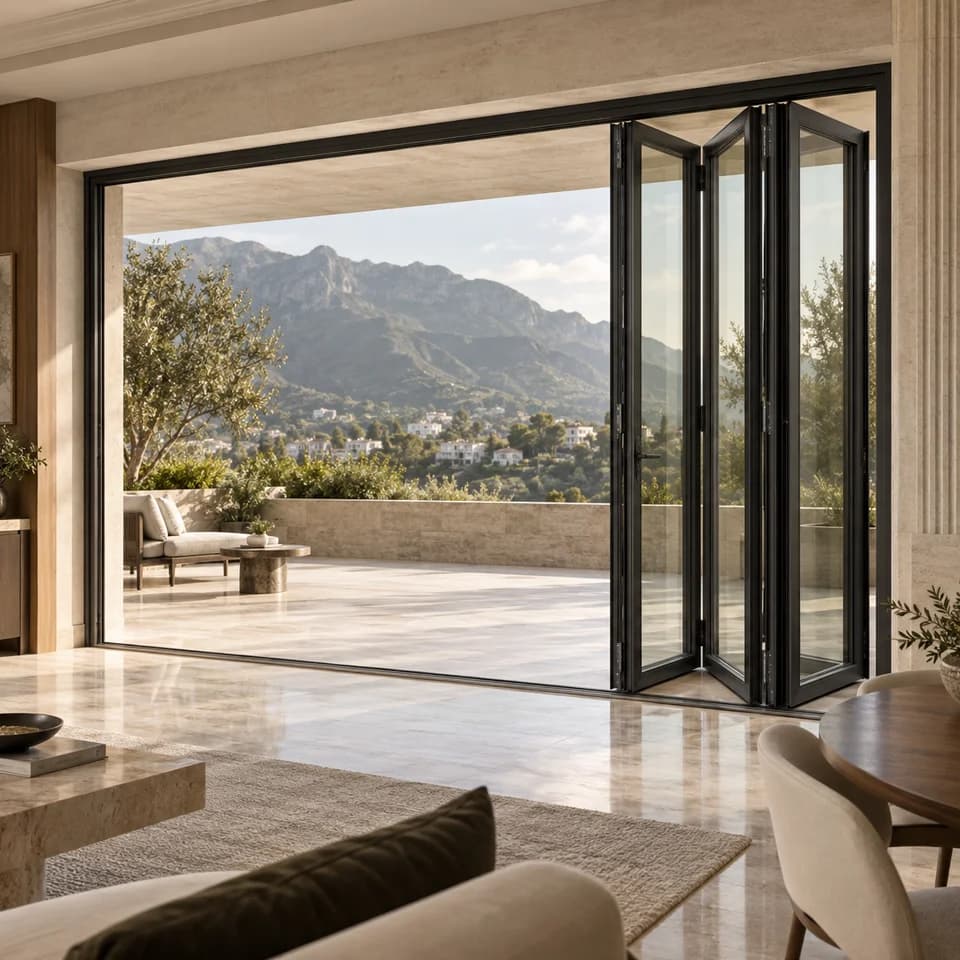

Toda la pared se abre: al girar la manilla se suelta el pasador, y las hojas, unidas por bisagras, se pliegan en zigzag sobre sus carros hasta quedar apiladas junto a la jamba.

Cerrada: Con la manilla abajo, un pasador ancla la hoja de cabeza al carril del umbral y las cuatro hojas quedan alineadas, apretadas contra sus juntas.
A medias: Cada hoja gira el mismo ángulo que su vecina en sentido contrario: las bisagras intermedias salen hacia el interior y los carros ruedan por el carril hacia la jamba.
Plegada: Las cuatro hojas de 80 cm quedan apiladas en menos de 50 cm junto a la jamba y dejan unos 2,7 m de paso libre.

Manilla: suelta el pasador antes de plegarBisagras entre hojas y carros sobre el carrilUmbral bajo con carril de rodaduraEn una puerta plegable las hojas van unidas por bisagras y trabajan por parejas. La primera gira sobre un pivote en la jamba; en el eje que cierra cada pareja hay un carro de dos ruedas que corre por el carril del umbral, con una guía arriba que mantiene la hoja a plomo. Al plegar, cada hoja gira el mismo ángulo que su vecina pero en sentido contrario: las bisagras intermedias salen hacia el interior en zigzag y los carros se acercan a la jamba. Con las cuatro hojas de 80 cm de esta muestra, todas a un lado (4+0), la pila ocupa menos de 50 cm y deja unos 2,7 m de paso libre. Antes de plegar se gira la manilla de la hoja de cabeza, que sube el pasador que la ancla al carril. Los herrajes de plegables para PVC admiten hojas de hasta unos 90 cm de ancho, 2,8 m de alto y 100 kg; el número de hojas y el lado al que se apilan (4+0, 3+1, 2+2…) se eligen en cada proyecto.

Sistema de apertura

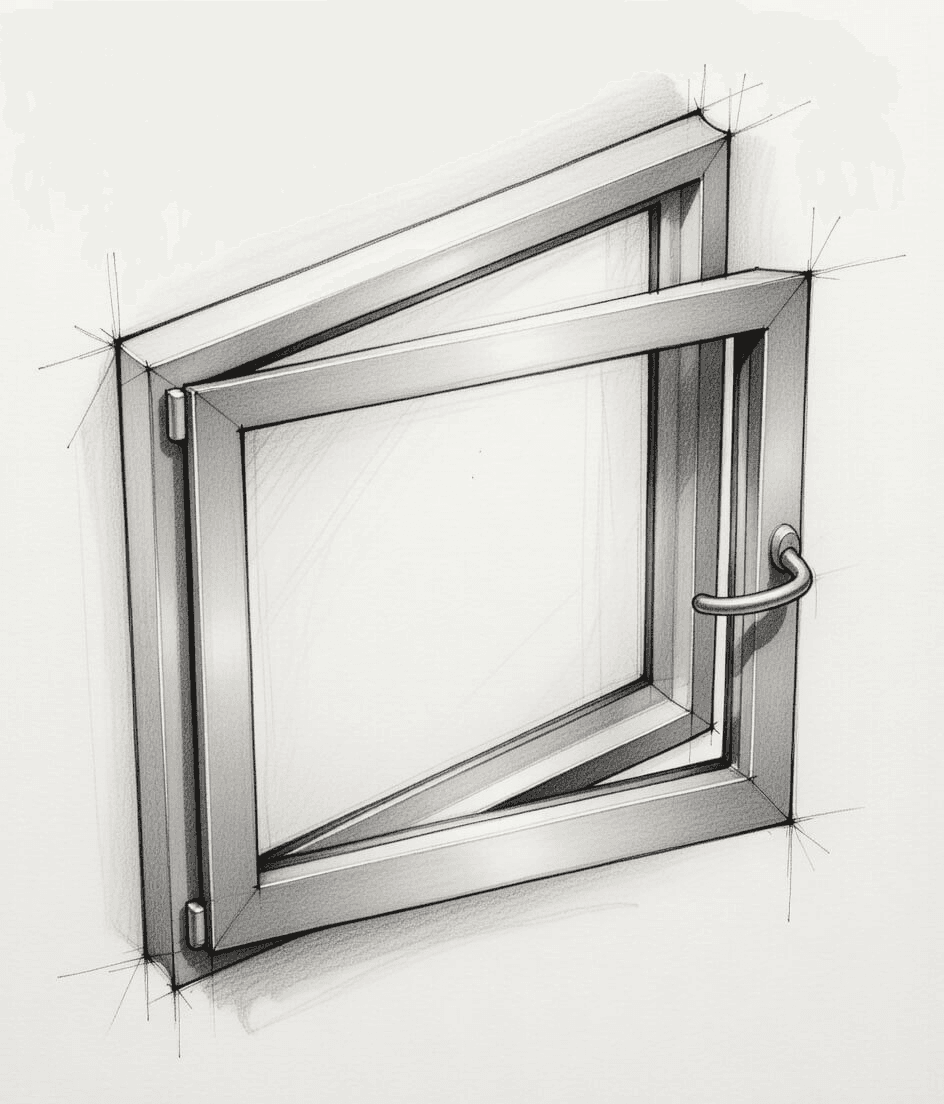

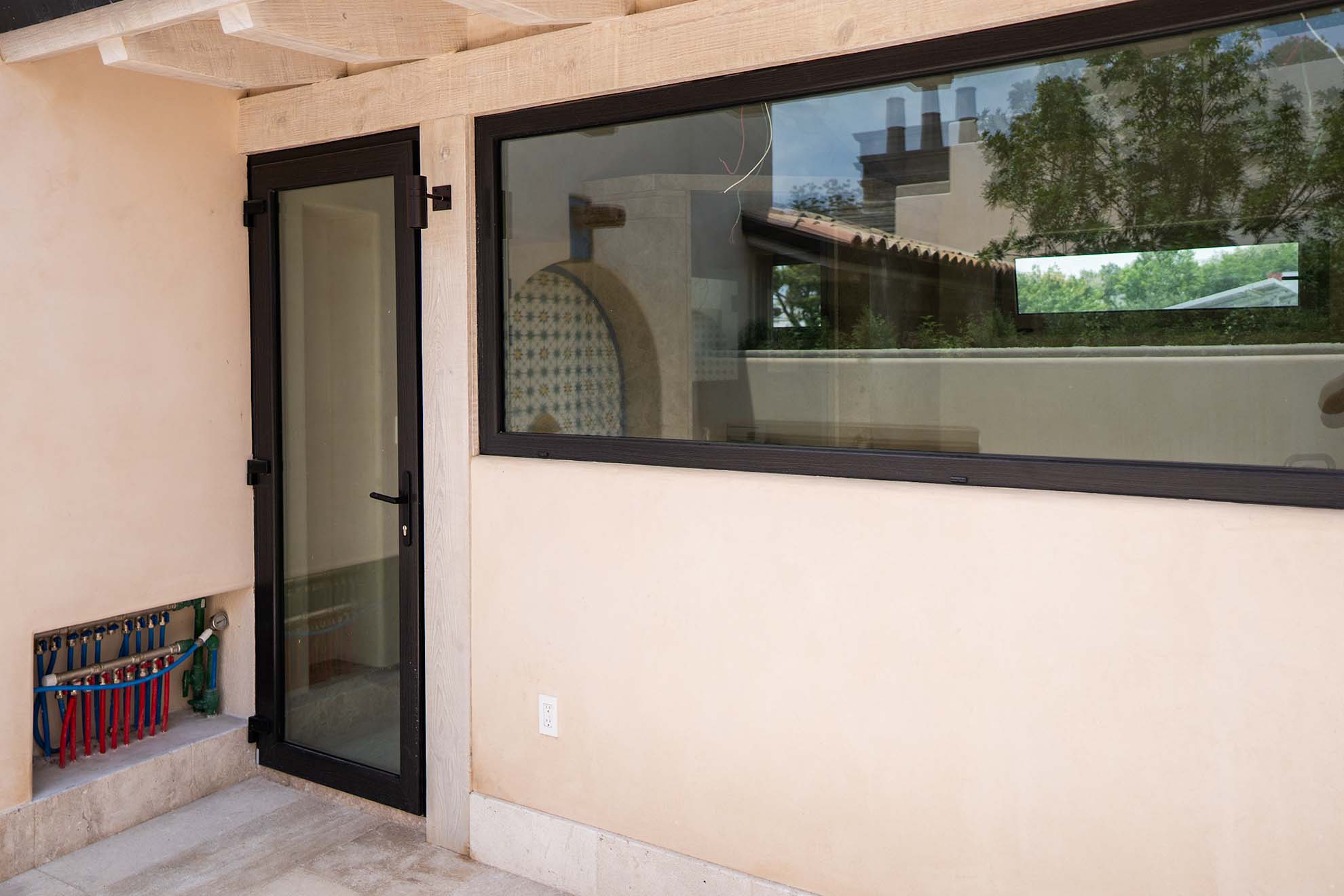

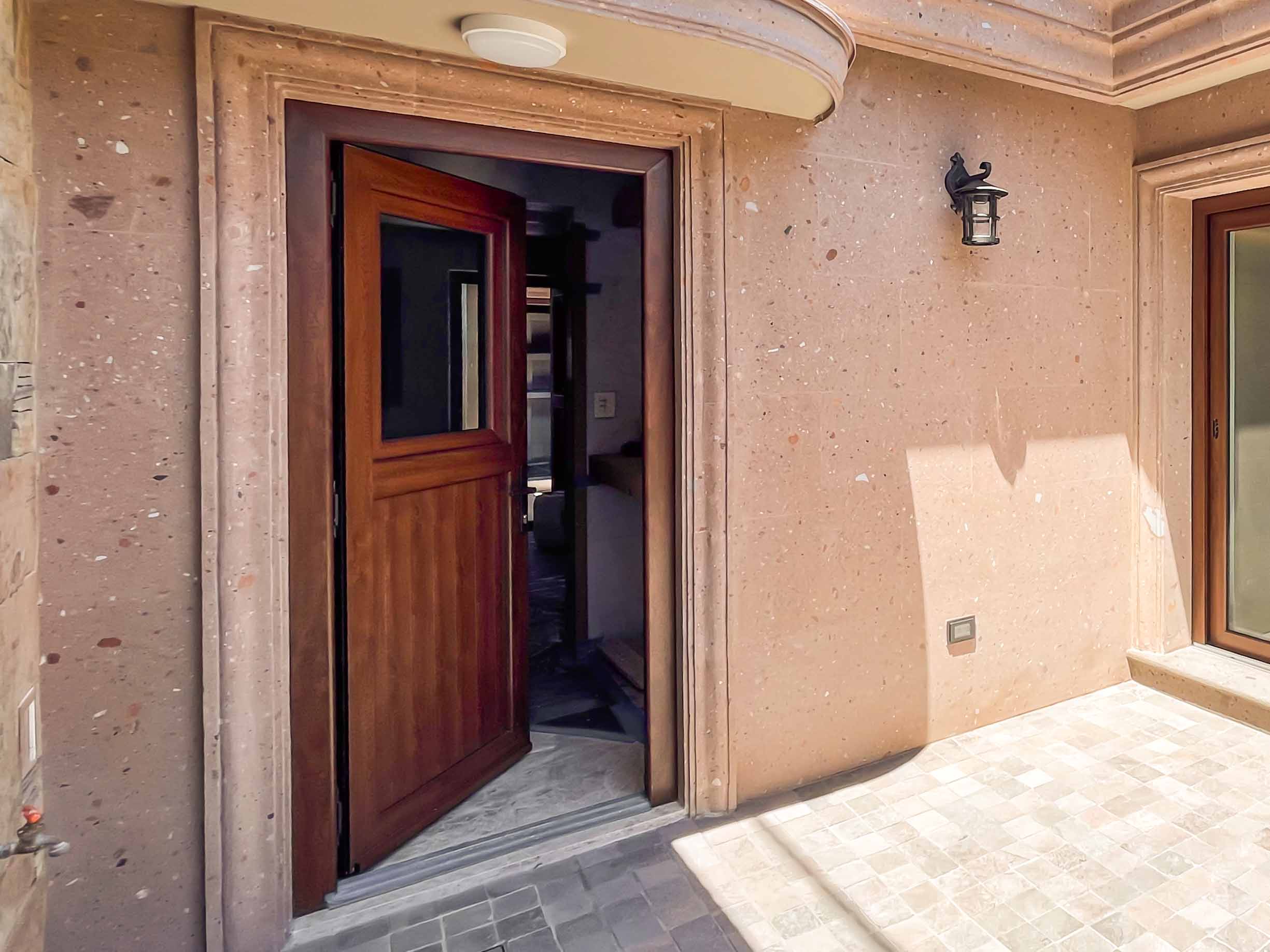

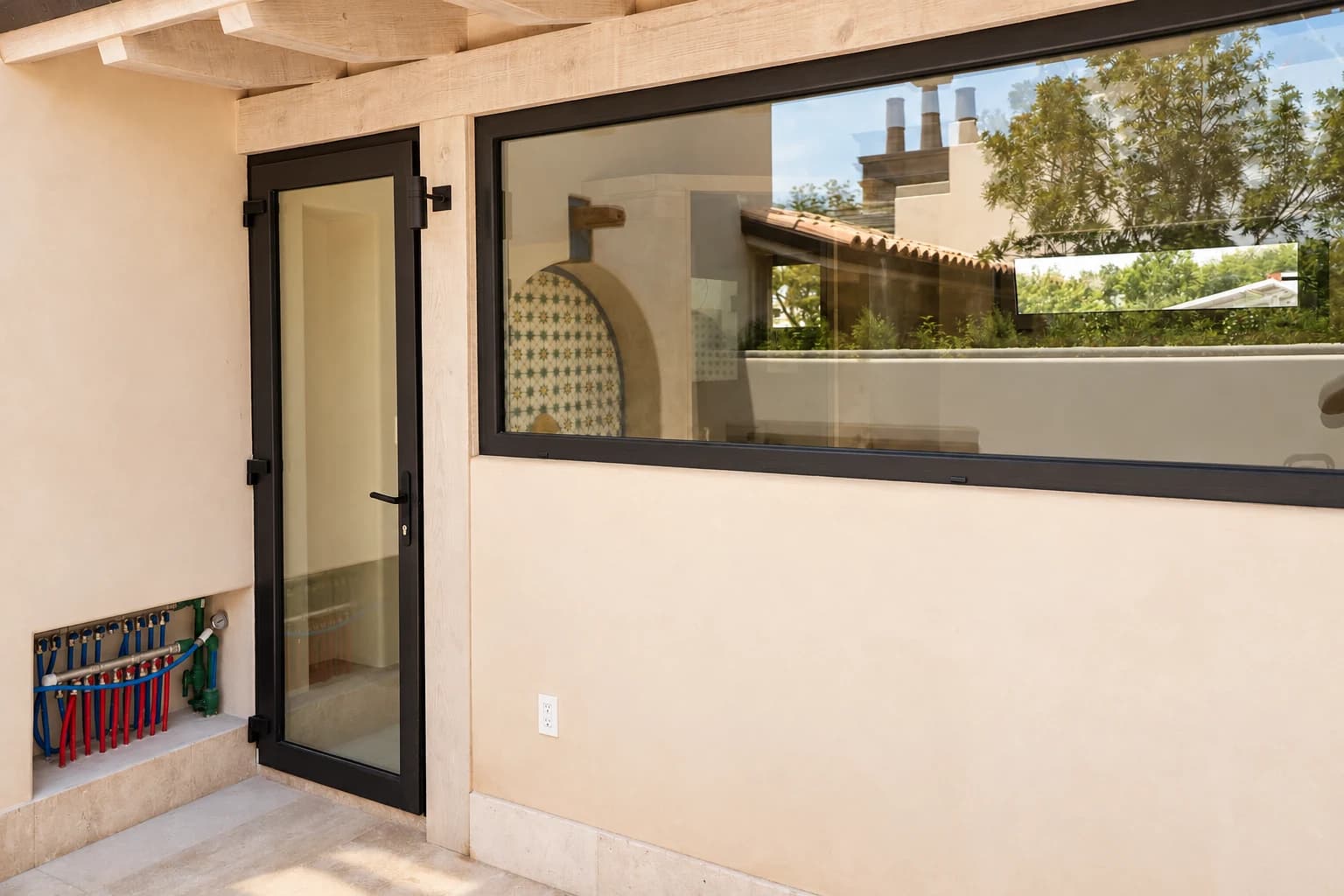

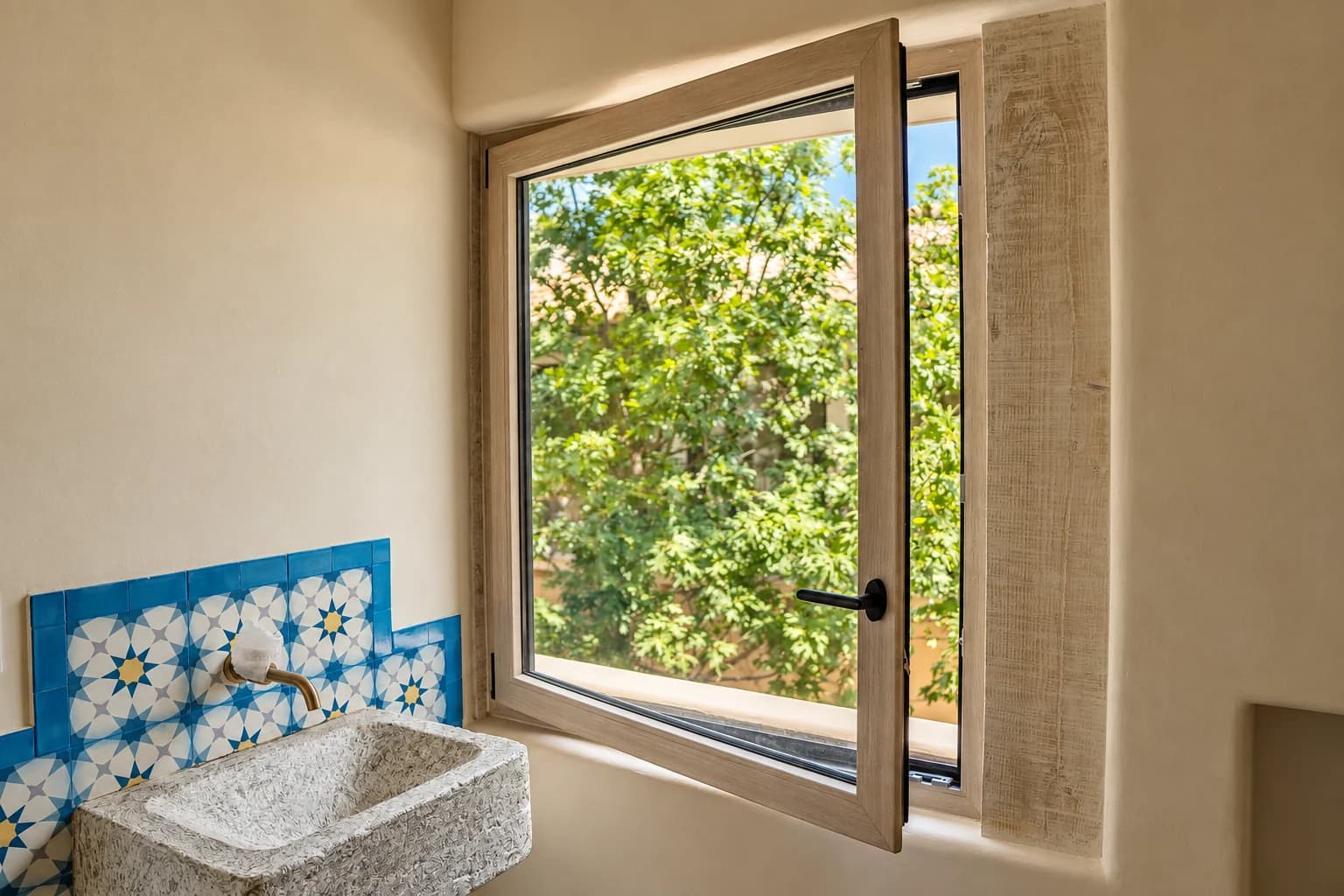

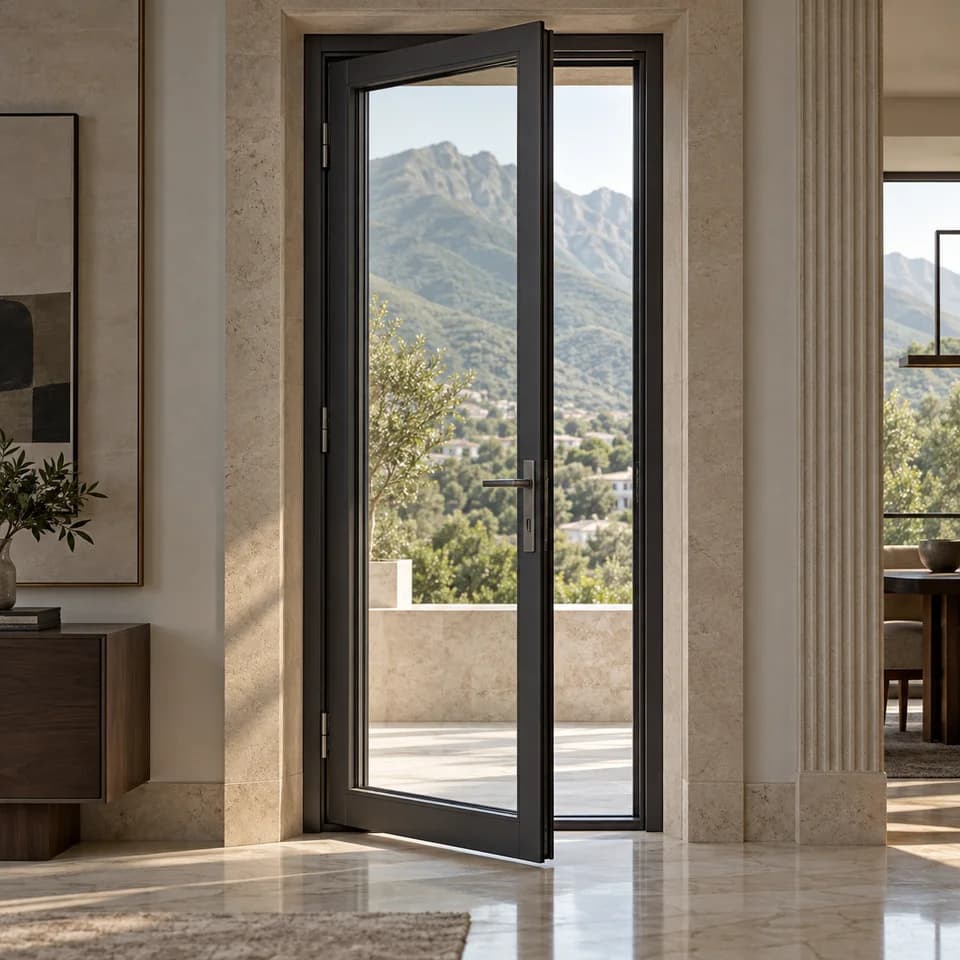

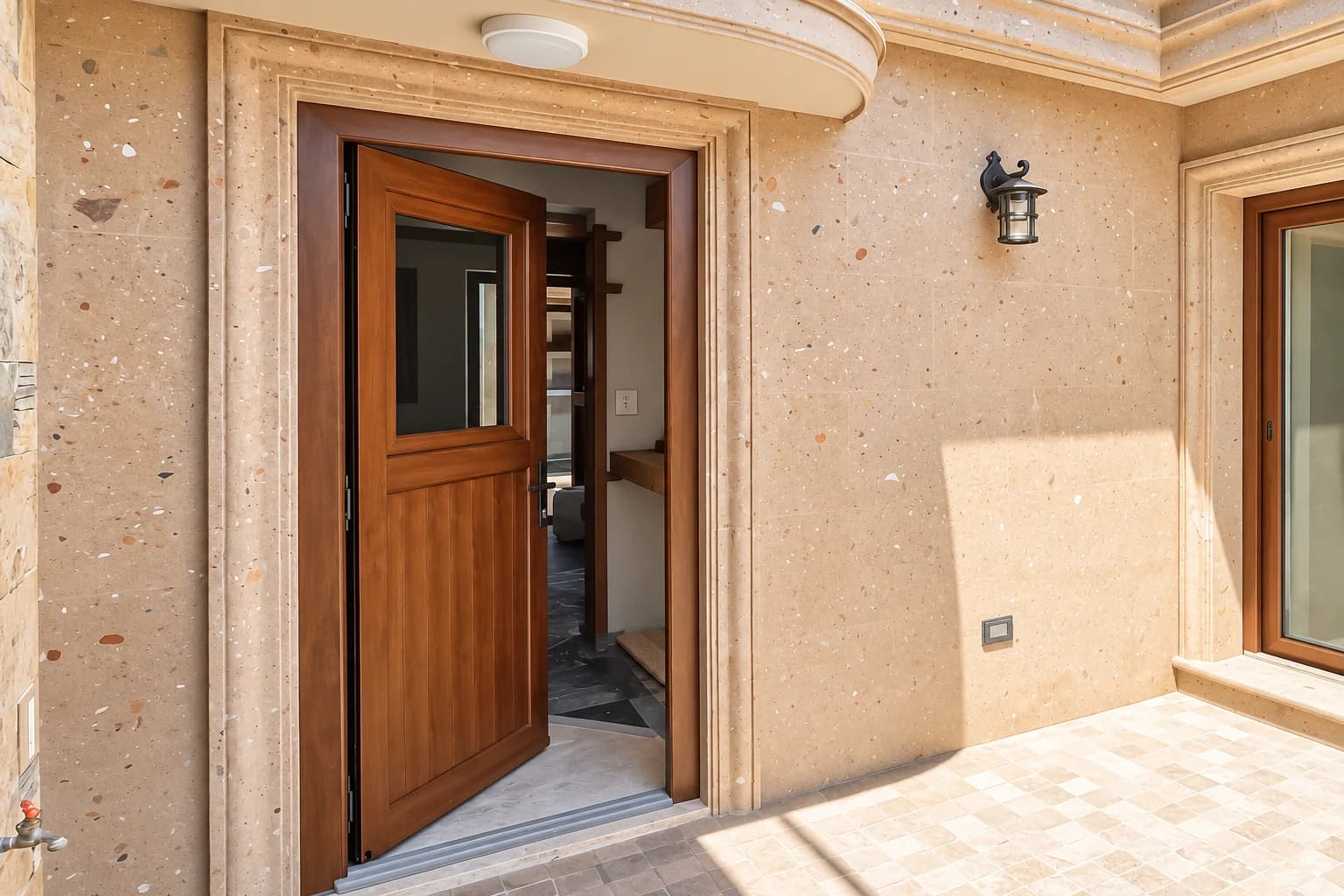

Practicables

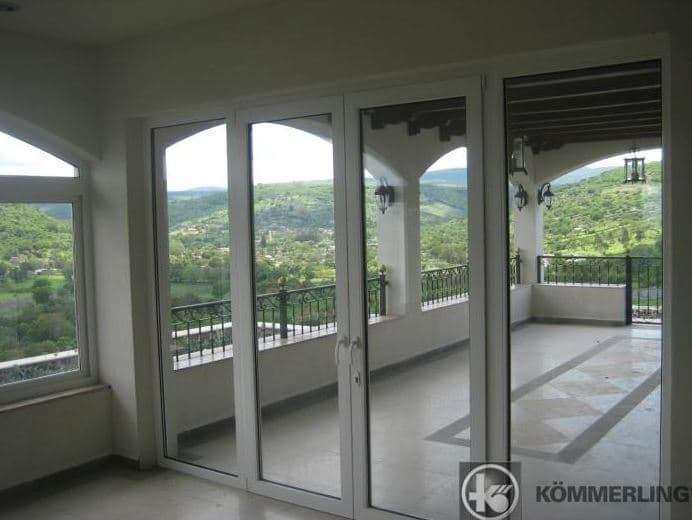

Una puerta que cierra en cuatro puntos y abre con una mano: la llave lanza el cerrojo y dos ganchos a lo alto del canto, la manilla recoge el picaporte y la hoja gira hacia dentro sobre tres bisagras, por encima de un umbral bajo.

Cerrada con llave: Al girar la llave, el cerrojo y dos ganchos de acero entran en los cerraderos del marco: la hoja queda sujeta en cuatro puntos contra sus juntas.
Destrabada: Sin llave, solo el picaporte retiene la hoja; al bajar la manilla se recoge y la puerta queda libre.
Abierta: La hoja gira hacia dentro sobre tres bisagras de puerta hasta 90° y pasa sobre un umbral bajo de aluminio.

Manilla: al bajarla recoge el picaporteCerradura multipunto: ganchos, cerrojo y cerraderosTres bisagras de puerta y umbral bajoEn una puerta practicable Kömmerling de 76 mm la hoja cuelga de tres bisagras de puerta, atornilladas al marco y a la hoja, y gira hacia dentro sobre su eje. En el canto opuesto, una cerradura multipunto reparte el cierre a lo alto de la puerta: al girar la llave en el bombín salen el cerrojo central y dos ganchos de acero que se enganchan en los cerraderos de la jamba, y la hoja queda sujeta en cuatro puntos y apretada contra sus juntas. Sin llave, solo el picaporte la retiene; al bajar la manilla se recoge y la hoja se abre hasta 90°, donde la detiene un tope en el suelo. Abajo no hay escalón: la hoja pasa sobre un umbral de aluminio bajo, con rotura de puente térmico. En la figura, el canto de la hoja tiene dos cortes de muestra que dejan ver los ganchos.

Sistema de apertura

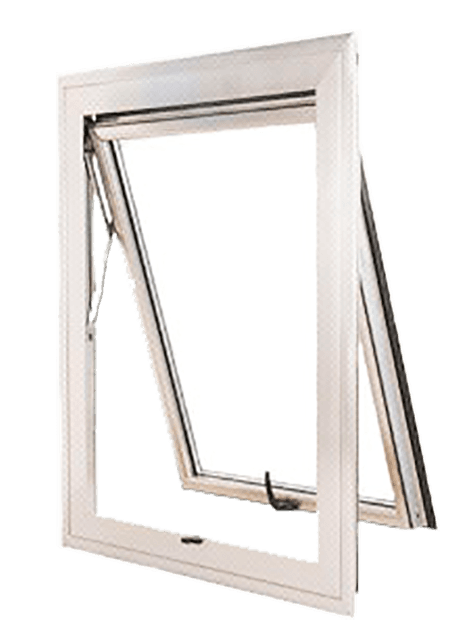

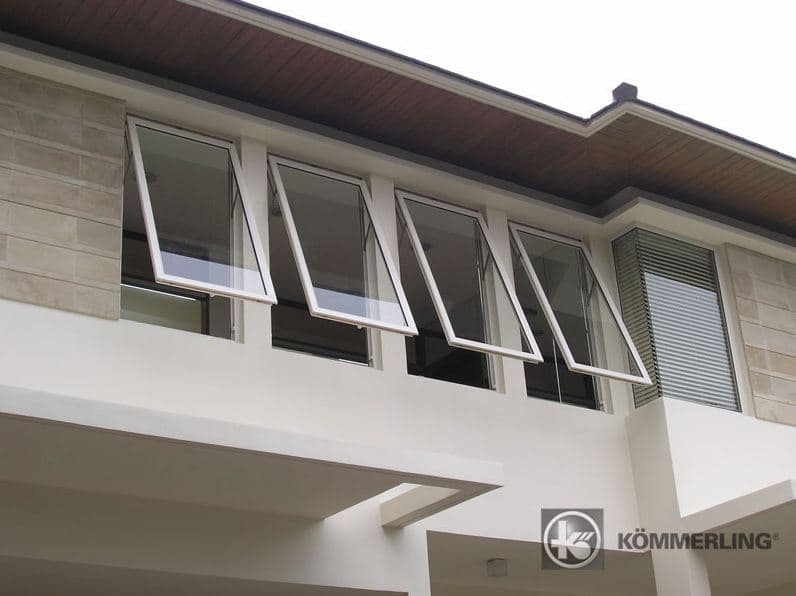

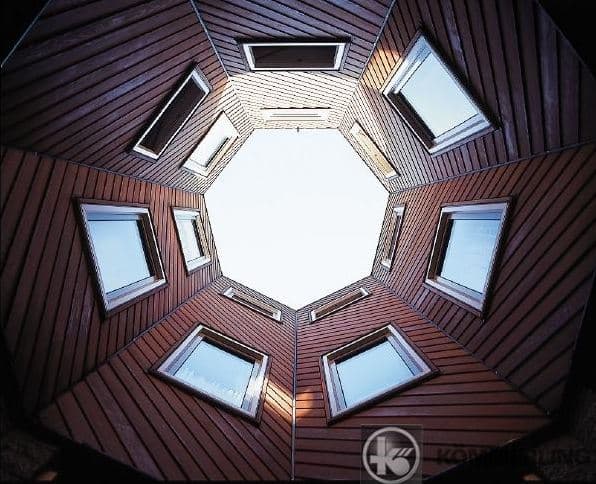

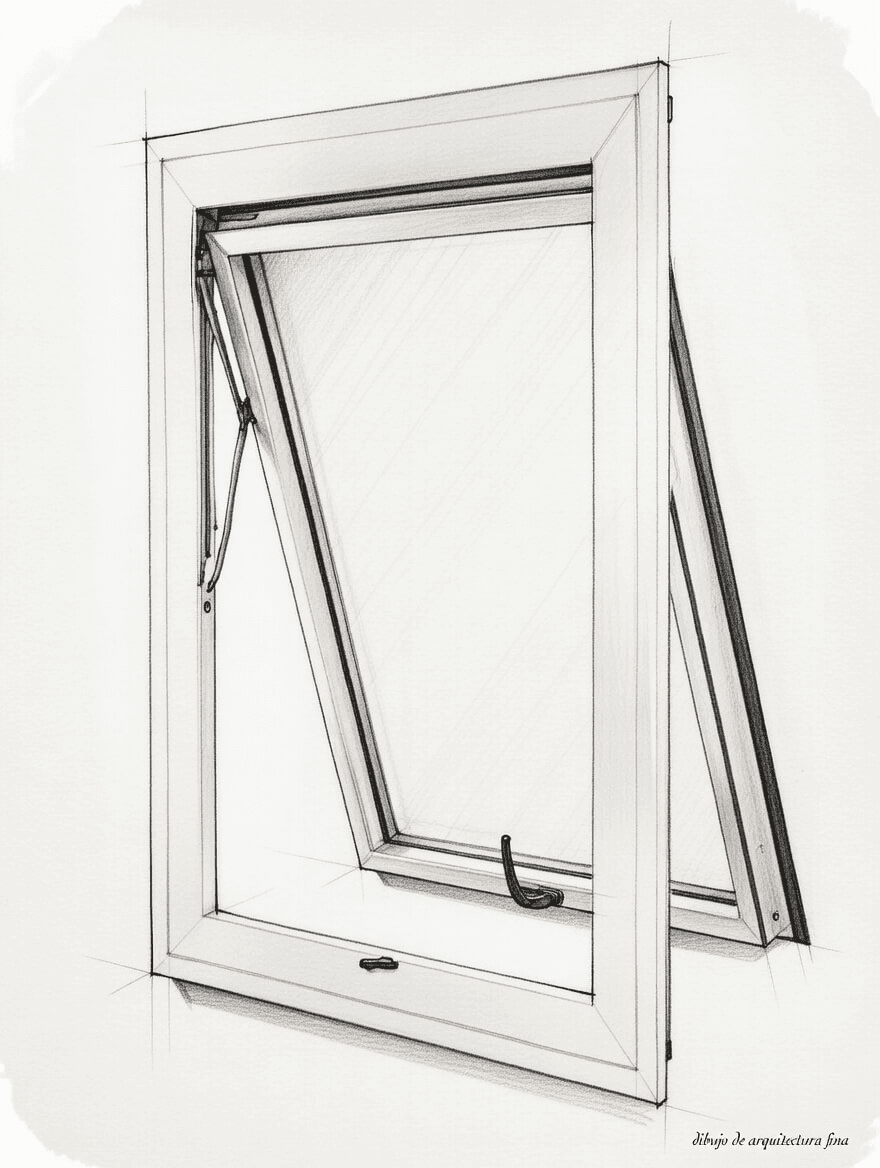

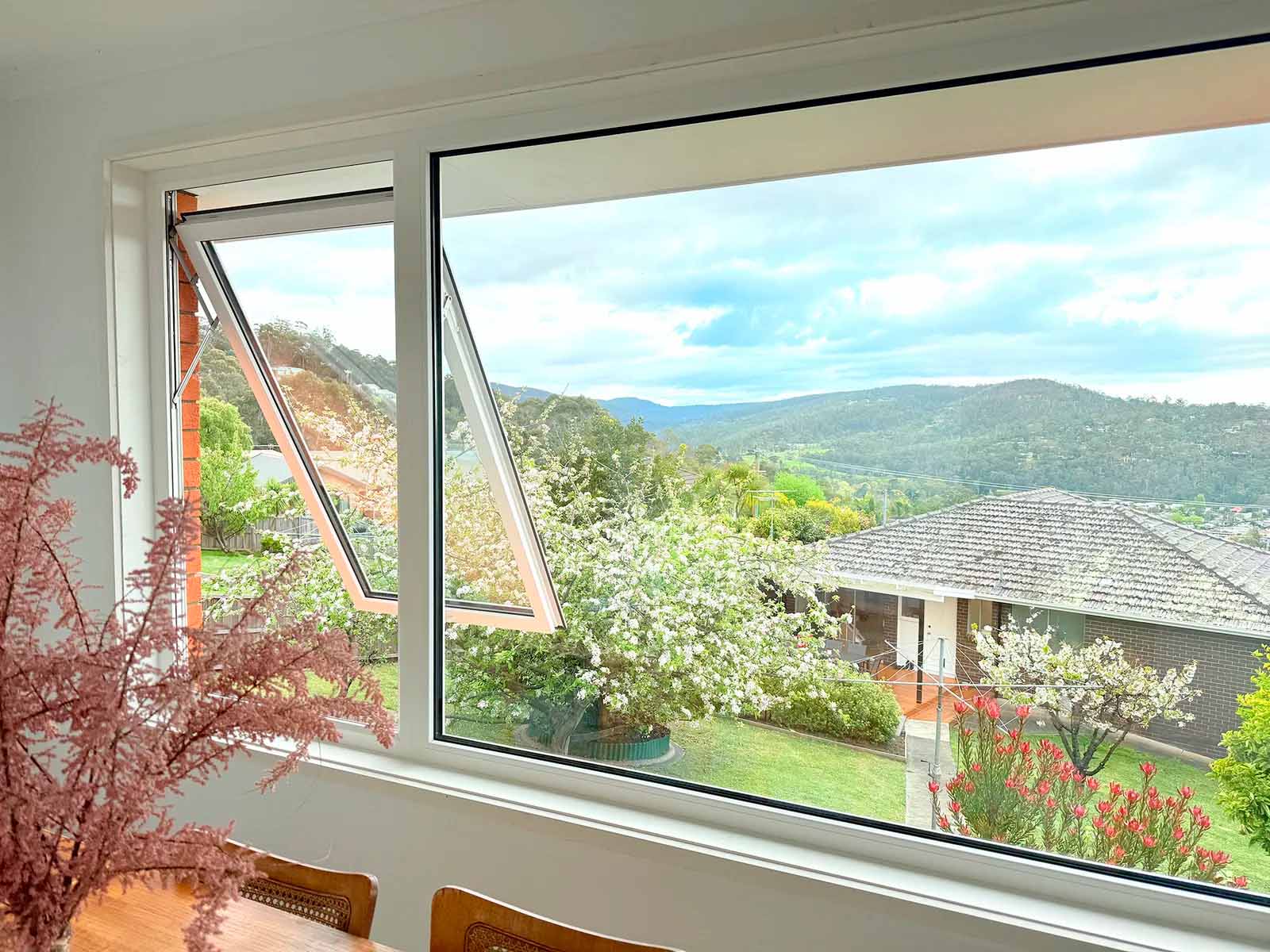

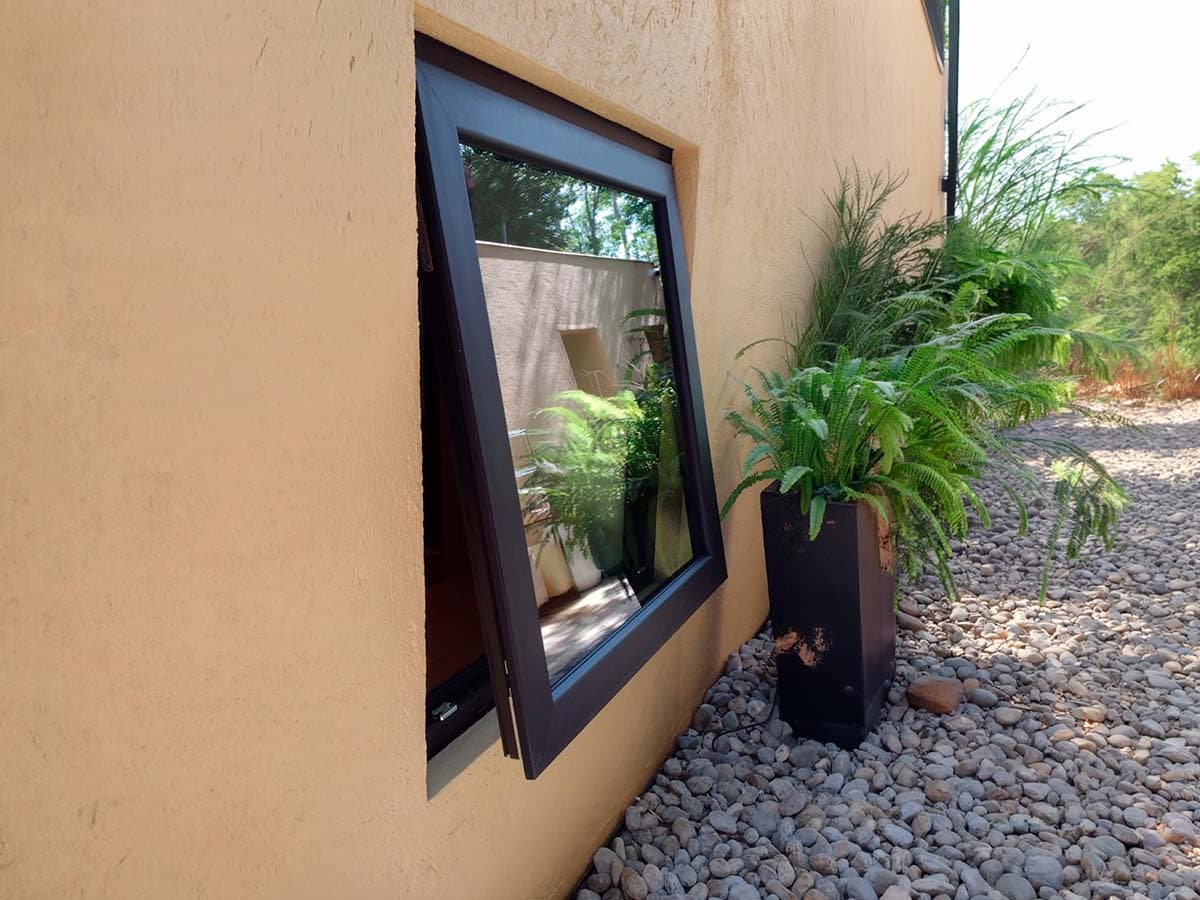

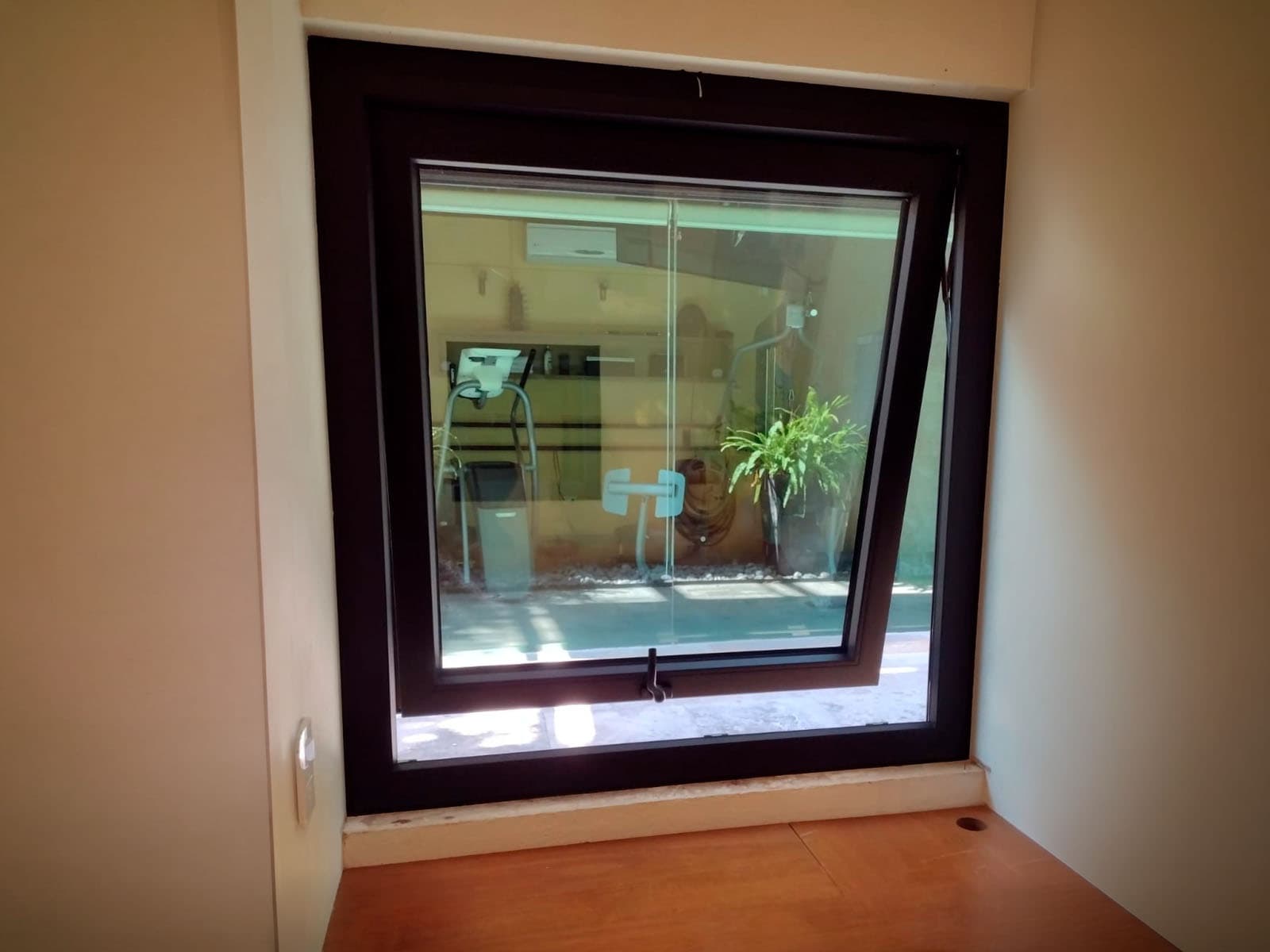

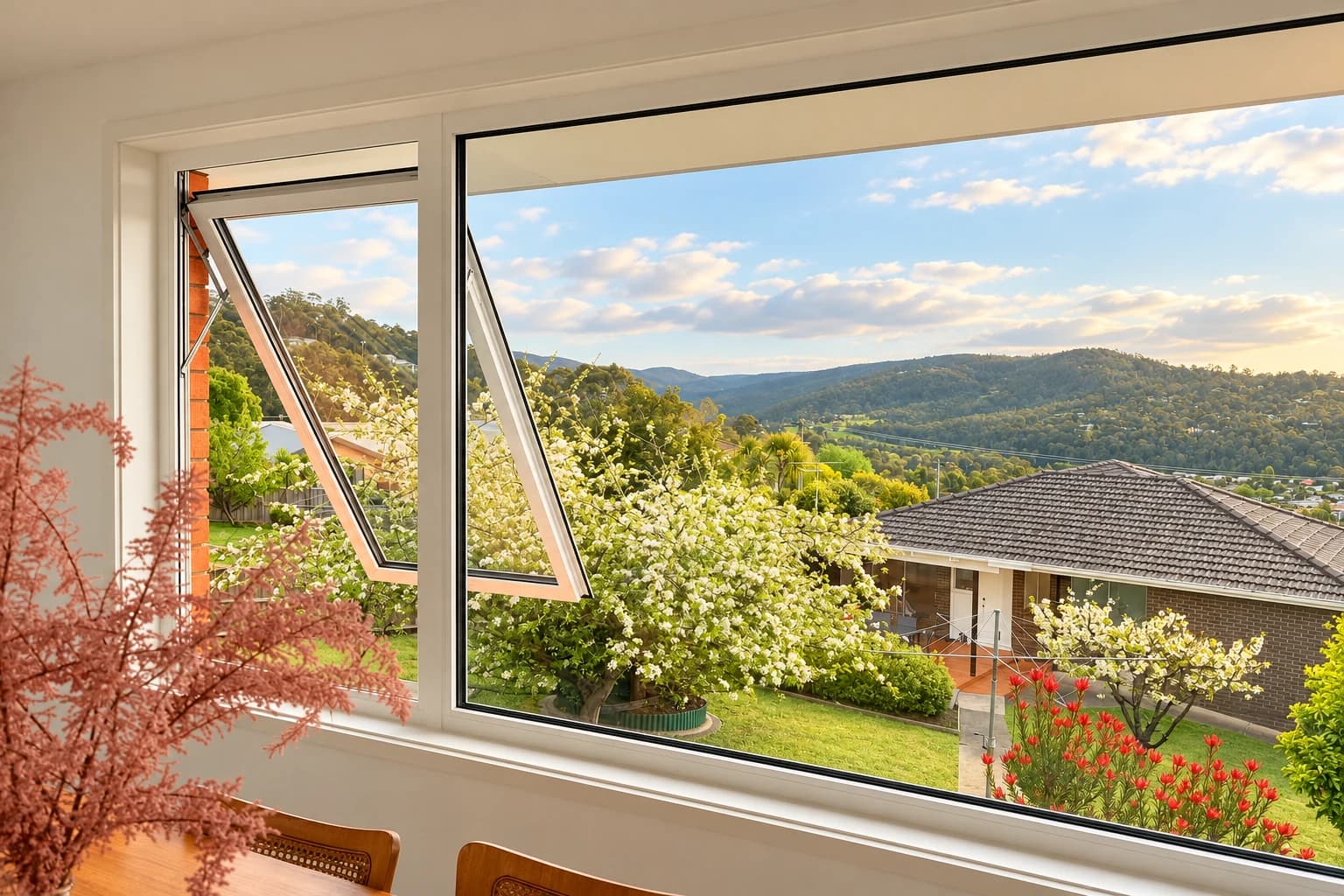

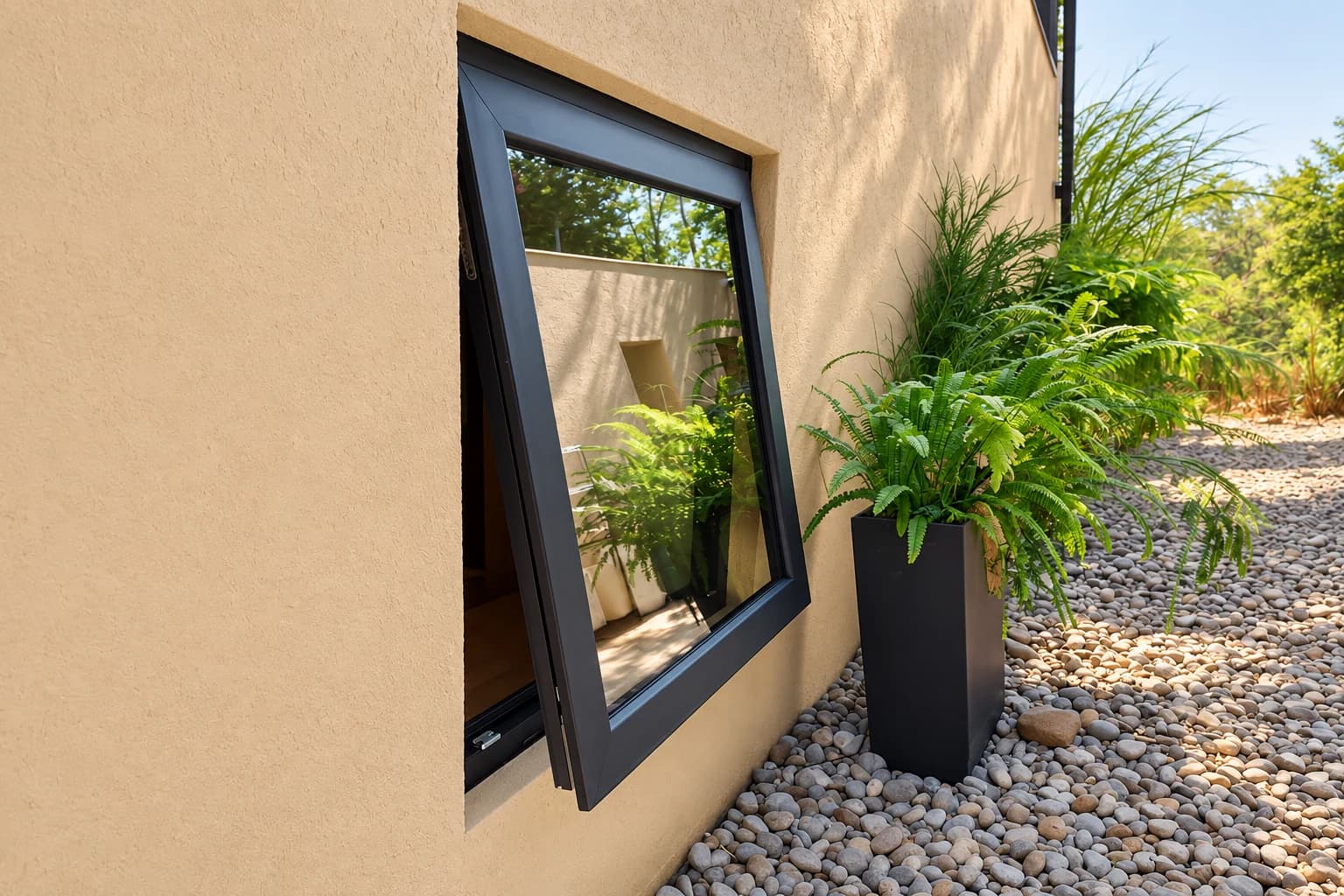

Proyectantes

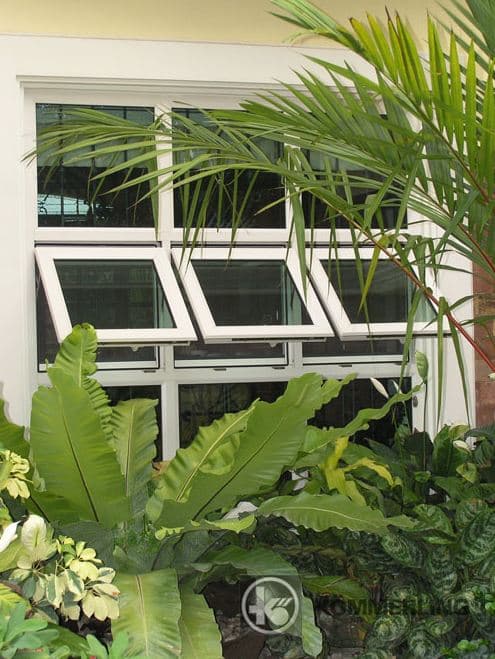

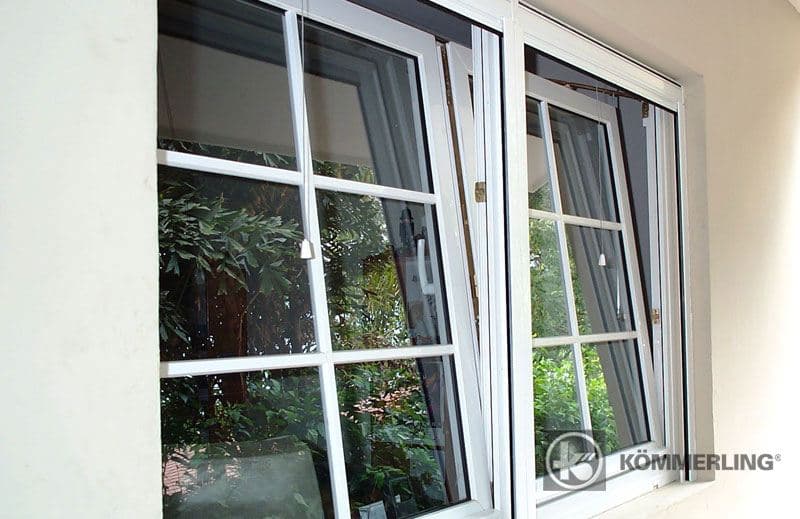

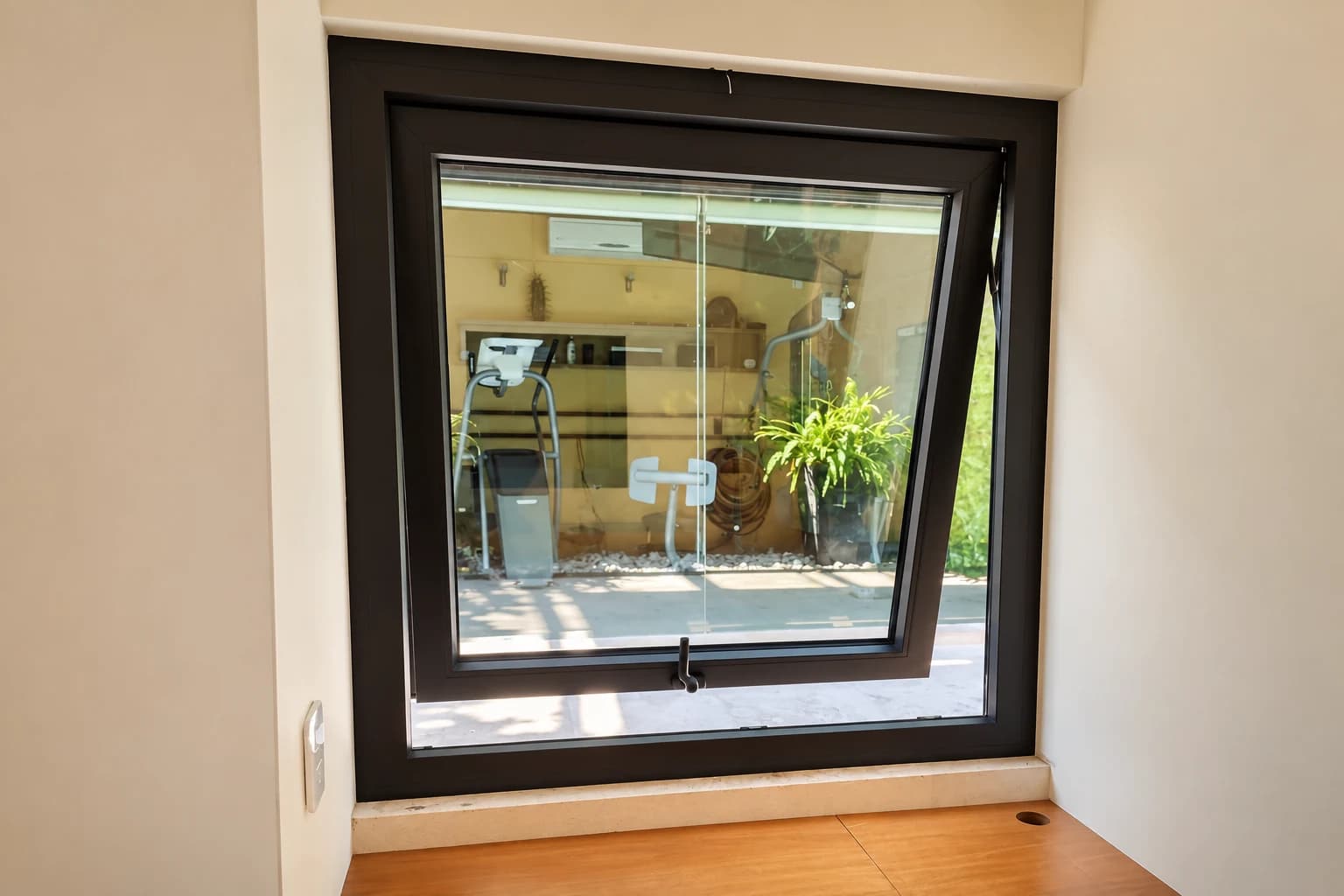

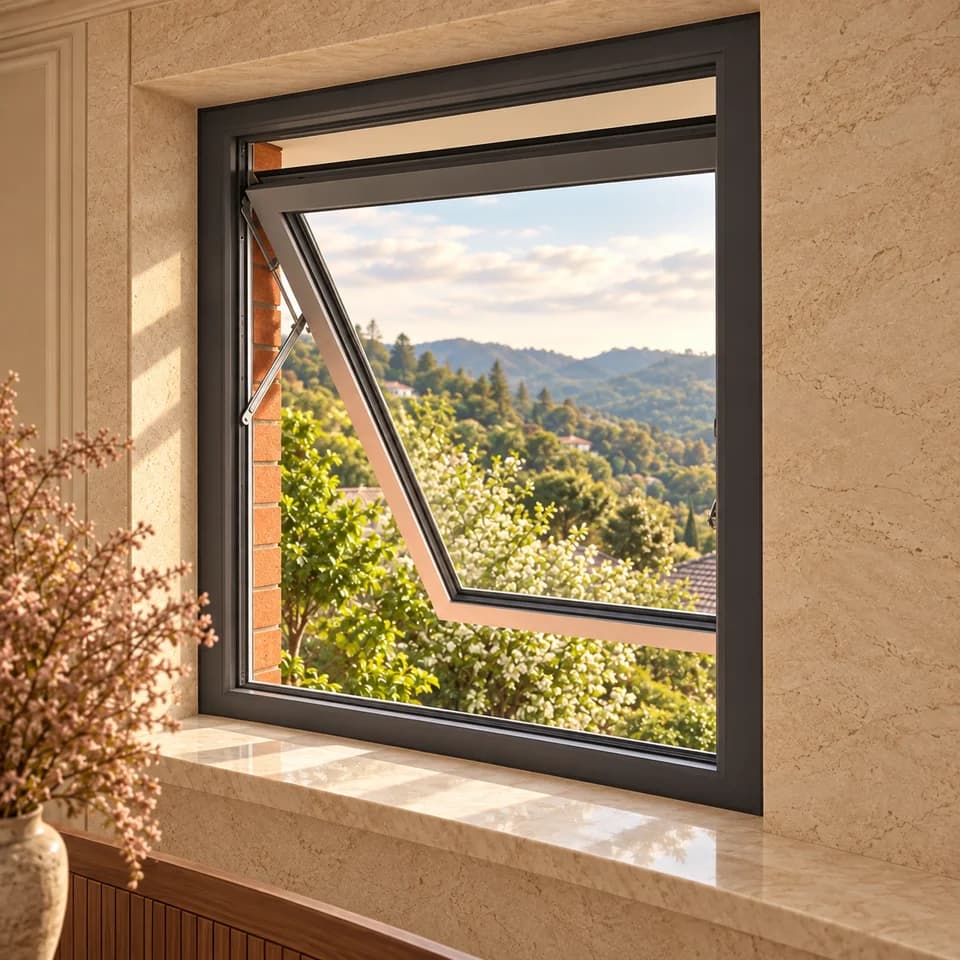

La hoja se abre hacia fuera por abajo, sostenida por dos compases de acero: ventila aunque llueva y no ocupa espacio dentro de la habitación.

Cerrada: Manilla horizontal: la cremona entra en los cerraderos y la hoja aprieta sus juntas contra el marco.
Ventilación: El seguro de los compases detiene la hoja con el canto inferior a 10 cm: ventila sin dejar paso.
Abierta: Con el seguro liberado, la hoja se proyecta hasta 35° y los compases la sostienen por fricción.

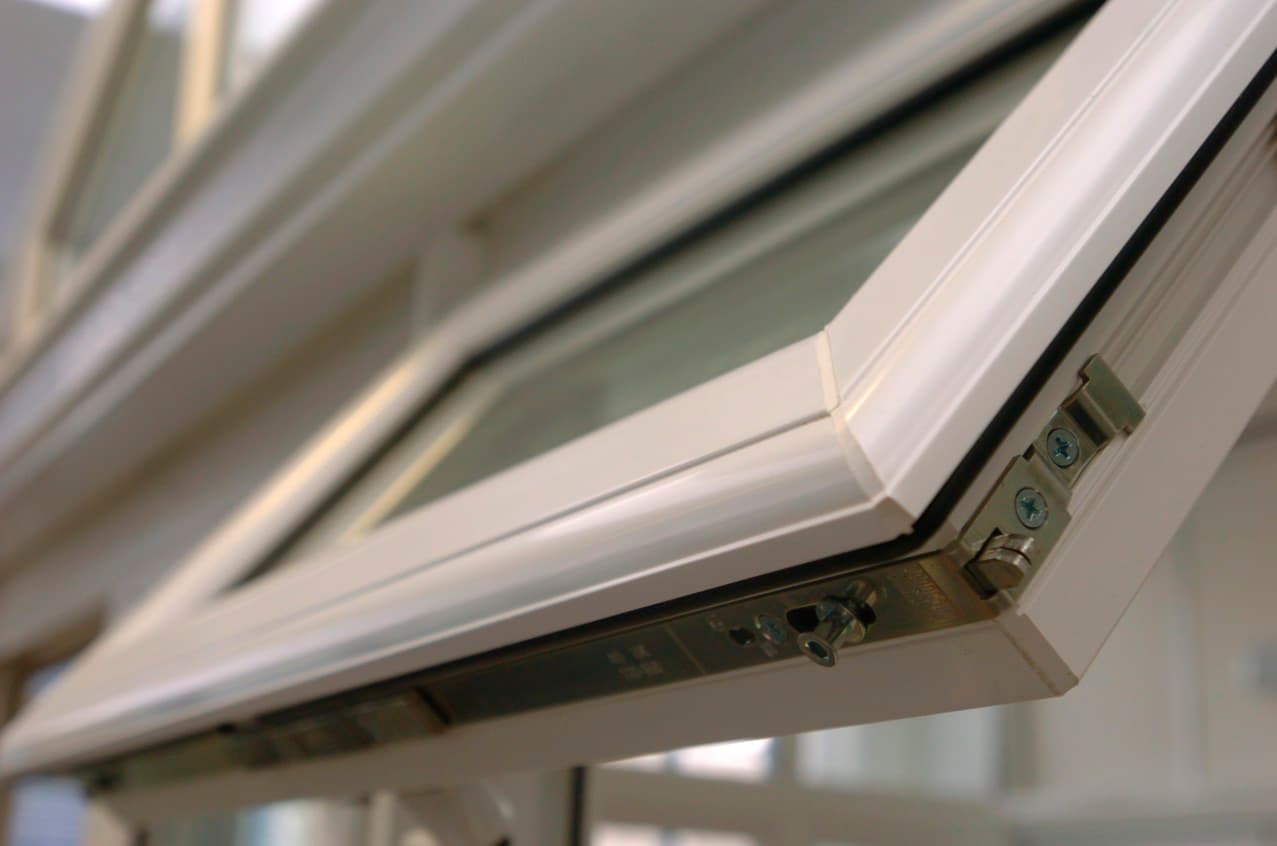

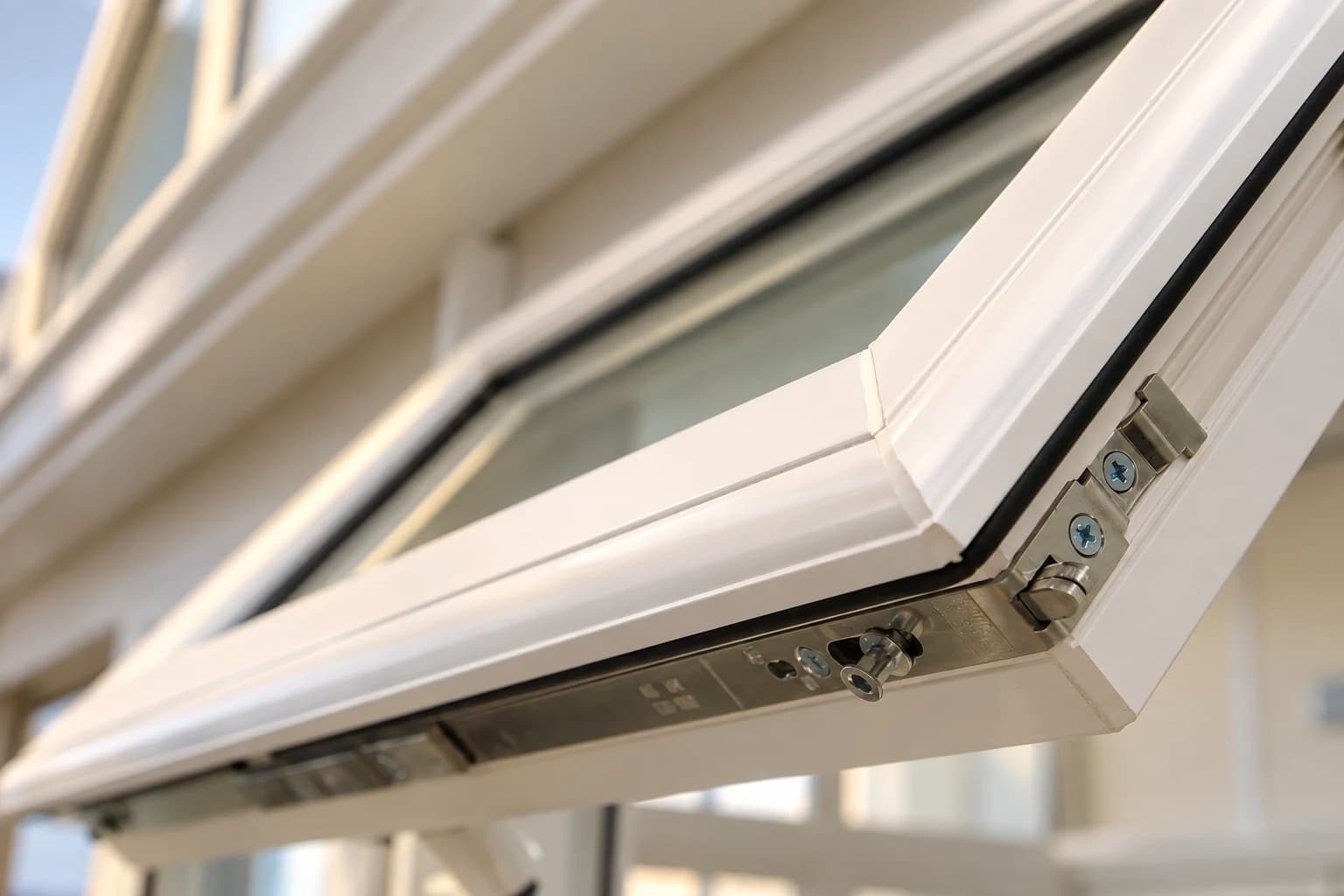

Compases de cuatro barras de acero inoxidableManilla y cerraderos de la cremonaSeguro de ventilación en la pletina del compásLa hoja cuelga de dos compases de fricción de 300 mm, uno en cada lateral del marco. Cada compás es un cuadrilátero articulado de acero inoxidable: una pletina atornillada al marco con dos pivotes fijos, un brazo corto, un tirante y el brazo atornillado al canto de la hoja. Al abrir, el extremo superior de ese brazo baja y sale unos centímetros mientras el canto inferior se proyecta hacia fuera, así la parte alta de la hoja se separa del marco sin rozar las juntas, y la fricción de los pivotes la sostiene en cualquier posición. Primero se gira la manilla, que saca la cremona de sus cerraderos. Con el seguro puesto, la hoja se detiene con su canto inferior a 10 cm para ventilar con seguridad; al pulsarlo, abre hasta 35°, unos 34 cm abajo. La hoja se cierra antes de que la manilla vuelva a horizontal.
